クイック スタート ガイド Cisco 831 ルータ/ Cisco SOHO 91 ルータ ケーブリングおよびセットアップ
目次
Cisco Technical Support Webサイト
クイック スタート ガイド
Cisco 831 ルータ/Cisco SOHO 91 ルータ
ケーブリングおよびセットアップ
Customer Order Number: DOC-J-7814783=
•
ルータの接続
• ルータの設定
• セットアップ完了
シスコ製品（ハードウェア）に関する1年間の限定保証規定
保証期間内にお客様が受けられるハードウェアの保証およびサービスに関して適用される特別な条件があります。シスコのソフトウェアに適用される保証を含む正式な保証書は、Cisco.comで提供しています。次の手順を実行して、Cisco.comから Cisco Information Packet 、および保証書にアクセスし、これらをダウンロードしてください。
http://www.cisco.com/univercd/cc/td/doc/es_inpck/cetrans.htm
Warranties and License Agreementsページが表示されます。
2. Cisco Information Packet を表示するには、次の手順を実行します。
a. Information Packet Number フィールドをクリックし、製品番号78-5235-03A0が選択されていることを確認します。
Information PacketのCisco Limited Warranty and Software Licenseページが表示されます。
d. このページから文書をオンラインで見ることも、 PDF アイコンをクリックして、文書をPDF（Adobe Portable Document Format）形式でダウンロードし、印刷することもできます。
（注） PDFファイルを表示し、印刷するには、Adobe Acrobat Readerが必要です。これは、AdobeのWebサイトhttp://www.adobe.comからダウンロードできます。
3. お手持ちの製品について、翻訳またはローカライズされた保証情報を表示するには、次の手順を実行します。
a. Warranty Document Numberフィールドに、次の製品番号を入力します。
d. このページから文書をオンラインで見ることも、 PDF アイコンをクリックして、文書を
PDF（Adobe Portable Document Format）形式でダウンロードし、印刷することもできます。
また、Cisco Service and SupportのWebサイトにアクセスして、サポートを受けることもできます。
http://www.cisco.com/public/Support_root.shtml
シスコ、またはその代理店では、Return Materials Authorization（RMA）要求を受領してから、10営業日以内に交換部品を出荷するように商業上合理的な努力を致します。お届け先により、実際の配達所要日数は異なります。
シスコは購入代金を払い戻すことにより一切の保証責任とさせて頂く権利を留保します。
Return Materials Authorization（RMA）番号の入手
製品を購入されたシスコの代理店にお問い合わせください。製品を直接シスコから購入された場合は、シスコの営業担当者にお問い合わせください。
ルータとともに出荷された付属品の確認
次の手順で、すべての必要な付属品がルータとともに出荷されていることを確認してください。
ステップ 1 図1に、ルータの付属品を示します。付属品が不足していたり、損傷したりしている場合は、購入先の代理店に連絡してください。

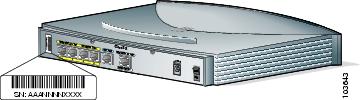

Cisco 831ルータのシリアル番号ラベルは、シャーシ後部の左端にあります。
ルータの接続
図3は、Cisco 831ルータまたはSOHO 91ルータの典型的なインストレーションを示しています。
図3 Cisco 831またはSOHO 91の典型的なインストレーション
ステップ 1 5台以上のPCをルータに接続する場合は、図3に示すように、黄色いイーサネット ケーブルを使ってルータをスイッチまたはハブに接続します。
ステップ 2 PCを直接ルータに接続するには、図3に示すように接続します。PCの電源を切り、電源を入れたときにルータからIPアドレスを取得できるようにします。番号付けされた残りのイーサネット ポートには、別のPCを接続できます。
ステップ 3 コンソール ポートは、CLI（コマンドライン インターフェイス）を使用してソフトウェアを設定したり、ルータの問題をトラブルシューティングしたりするために、端末またはPCを接続することのできるサービス ポートです。ルータ コンソールにアクセスする場合は、PCまたは端末をコンソール ポートに接続します。詳細については、『 Cisco 831 and SOHO 91 Hardware Installation Guide 』を参照してください。
（注） オプションのSOHO/800 シリーズ ルータ モデム ケーブルを使ってコンソール ポートを非同期モデムに接続することにより、ルータにダイアル バックアップおよびリモート管理機能を追加できます。詳細については、『Cisco 831 Router and SOHO 91 Router Hardware Installation Guide』を参照してください。
ステップ 4 図3に示すように、ルータのイーサネット インターネット ポートと、インストール済みのDSL、ケーブル、長距離イーサネット モデム上の利用可能なポートとの間を2番めの黄色いイーサネット ケーブルで接続します。
接続するモデムのポートを調べるには、ご使用のブロードバンド モデムに付属のマニュアルに記載されている手順に従ってください。ブロードバンド モデムの電源を入れます（電源が入っていない場合）。
ステップ 5 図3に示すように、電源をルータに接続し、ルータの電源をオンにします。必ずルータに付属している電源装置を使用してください。
電源にルータを接続すると、ルータの前面パネルにある緑色のOK LEDが点灯します。これでルータが使用できるようになります。
OK LEDが緑色に点灯しない場合は、Cisco 800 and SOHO Series Product Documentation CDに収録されている『Cisco 831 and SOHO 91 Routers Hardware Installation Guide』の「Troubleshooting the Router」の章を参照してください。
『Cisco 831 and SOHO 91 Hardware Installation Guide』には、接続に関する詳細な指示が記載されています。
Webサイトへの接続
ルータに接続したPCにログインしてWebブラウザを開き、Webサイトに接続します。Webサイトにアクセスできれば、設定を変更する必要はありません。セットアップは完了です。Webサイトにアクセスできない場合は、「ルータの設定」に記載されている手順を実行してください。
ルータの設定
ルータには、Webブラウザから実行するWebベースの設定ツールが付属しています。
SDMによる設定の説明
『Cisco Router and Security Device Manager（SDM）Quick Start Guide』がアクセサリ キットに含まれている場合、Cisco Router and Security Device Manager（SDM）がルータにロードされます。このドキュメントを参照して、Cisco 831ルータを設定してください。
次のURLには、リリース ノートとその他のSDMマニュアルを含む、SDMに関する詳細があります。
（注） SDMは、SOHO 91ルータには付属していません。
CRWSによる設定の説明
『Cisco Router and Security Device Manager（SDM）Quick Start Guide』が同梱されていなかった場合、Cisco Router Web Setup （CRWS）がルータにロードされます。ここでは、CRWSを使ってルータを設定する方法を示します。CRWSソフトウェアは、Netscapeではバージョン3.0～4.7で、Internet Explorerではバージョン4.0以上で稼働します。
ステップ 1 ルータの内蔵スイッチ ポート（1～4のいずれか）に接続したPCを起動または再起動します。
ステップ 2 Webブラウザを開きます。ブラウザがオンライン モードで動作するように設定されていることを確認してください。
• Internet Explorerの場合は、「ファイル」メニューをクリックして「オフライン作業」オプションのチェックが外されていることを確認します。
• Netscapeでは、「ファイル」メニューのデフォルト選択が、オンラインでの作業に設定されていることを確認します。
ステップ 3 図4に示すように、URLを入力します。
図4 URL入力欄でのhttp://10.10.10.1の入力
CRWSダッシュボード ページ（図5）が、1～2分後に表示されるはずです。
ヒント URL入力欄に http://10.10.10.1を入力してもCRWSのホーム ページが表示されない場合は、次の作業を行ってPCとルータ間の接続をテストします。
• ルータのOK LEDが点灯しているかどうかを調べ、ルータとPC間のケーブル接続を確認します。
• CRWSのホーム ページがそれでも表示されない場合は、ブラウザの「オフライン作業」オプションが無効になっていることを確認します。
• それでもまだ、Webページが表示されない場合は、PCが自動的にIPアドレスを受信するように設定されているかどうかを確認してください。「ファイル名を指定して実行」を選択し、「ファイル名を指定して実行」ウィンドウにwinipcfgと入力して、IPアドレス フィールドのアドレスを調べます。アドレスは10.10.10. Xの形式です。この場合、Xは2以上の数字で、たとえば10.10.10.2や10.10.10.3のようになります。IPアドレスがこの形式でない場合、 「ヒント」 ヒントの説明に従い、PCがIPアドレスを自動的に取得するように設定してください。そのあと、CRWSを再び開始してください。
ステップ 4 特別な設定要件がない場合、ホームページの Router Setup リンクをクリックして、次に Quick Setup をクリックします。次に、インターネット サービス プロバイダーから提供されたユーザ名とパスワードを入力し、表示されるページの指示に従います。
ステップ 5 Network Address Translation（NAT;ネットワーク アドレス変換）などの特別な機能を設定する必要があるときは、ホームページの適切なリンクをクリックして、設定画面での作業を完了します。
ステップ 6 ホームページのRouter Password リンクをクリックし、ルータのパスワードを入力します。
ステップ 7 「ファイル名を指定して実行」を選択し、「ファイル名を指定して実行」ウィンドウの「名前」フィールドにwinipcfgと入力します。IP Configウィンドウが開いたら、Releaseをクリックして、次にRenewをクリックし、PCのIPアドレスの解除と更新を行います。
別の方法として、「ファイル名を指定して実行」ウィンドウを開き、ipconfig /releaseを入力して、PCのIPアドレスを解除します。次にipconfig /renewを入力して、PCのIPアドレスを更新します。
ステップ 8 PCのWebブラウザを開き、ウェブサイトに接続します。ウェブサイトに接続できたら、セットアップは完了です。
ヒント CRWSを開始できなかった場合、PCがIPアドレスを自動的に取得する設定になっていない可能性があります。PCがMicrosoft Windows NTまたはMicrosoft Windows 95、98、2000の場合には、次の手順で設定を行います。それ以外のバージョンのMicrosoft Windowsの場合には、PCに付属のマニュアルを参照してください。
2. ネットワーク アイコンをクリックして「ネットワーク」ウィンドウを表示します。
3. TCP/IPが追加され、イーサネット アダプタと関連付けられていることを確認します。TCP/IPは、Microsoft Windows 95、98、2000、Windows ME、Windows XPでは「設定」ウィンドウに、Microsoft Windows NTでは「プロトコル」ウィンドウに、それぞれケーブル アイコンとして表示されます。アイコンが表示されない場合は、「追加」をクリックしてMicrosoft TCP/IPを追加します。
4. 自動的にIPアドレスを取得するようにPCが設定されていることを確認するには、TCP/IPケーブル アイコンをクリックして、「TCP/IPプロパティ」ウィンドウの「IPアドレス」タブを選択します。 「DHCPサーバーからIPアドレスを取得する」がチェックされていない場合 は、チェックします。「IPアドレス」および「サブネット マスク」のフィールドはグレー表示されているはずです。
5. すべての変更を承認してこのウィンドウを終了するには、OKをクリックします。次に「ネットワーク」ウィンドウのOKをクリックします。
6. 確認を求められたら、YesをクリックしてPCを再起動します。
TCP/IPの設定手順の詳細については、Cisco 800 and SOHO Series Product Documentation CDに収録されている『 Cisco Router Web Setup Troubleshooting Guide 』を参照してください。
セットアップ完了
Webサイトにアクセスできれば、ルータのケーブル接続とセットアップは完了しており、引き続きインターネットにアクセスできます。さらに機能を設定する必要がある場合は、設定する機能のCRWSリンクをクリックし、ルータの設定値を入力します。
ルータに関する詳細情報
• 『Cisco 831 Router and SOHO 91 Router Hardware Installation Guide』 ― Cisco 836ルータおよびSOHO 96ルータのケーブル接続とハードウェア情報について詳しく説明しています。
• 『Cisco 800 Series Routers Software Configuration Guide』 ― Cisco 800シリーズ ルータの設定について詳しく説明しています。
• 『Regulatory Compliance and Safety Information for Cisco 800 Series and SOHO Series Routers』 ― すべてのCisco 800シリーズ ルータとCisco SOHOシリーズ ルータの国際規約と安全遵守に関する情報を提供します。
