ONS 15454 SDH エアー ランプ ラックマウントブラケットの取り付け手順

ONS 15454 SDH エアー ランプ
ラックマウントブラケットの取り付け手順

---

製品名：15454E-ARBK-KIT=

このマニュアルでは、ONS 15454 SDH エアー ランプ シェルフにラックマウントブラケットを取り付ける手順を説明します。このブラケットを取り付けると、19 インチ IEC ラック（IEC-297-1）、19/23 インチ ANSI ラック および ETS 300 119-1[2,3,4] で定義されている ETSI ラックにシェルフ アセンブリを取り付けることができます。エアー ランプ マウント キットには、ONS 15454 SDH エアー ランプを前面搭載（正面から 38Mm の位置に）するためのブラケットと手順書が含まれています。また、『 Cisco ONS 15454 SDH Procedure Guide 』とともに使用してください。

このマニュアルの内容は次のとおりです。

• 「エアー ランプ キット」

• 「マウントブラケットの装着」

• 「関連マニュアル」

• 「マニュアルの入手方法」

• 「テクニカル サポートに関する問い合せ」

このマニュアルで説明する手順は次のとおりです。

「マウントブラケットの装着」

エアー ランプ キット

ONS 15454 SDH のエアー ランプ マウント キットには、次のものが含まれています。

• 19/23 インチ ブラケット（2 個）

• 平型 M4.0 x 8Mm 取り付けネジ（2 本）

マウントブラケットの装着

ステップ 1 エアー ランプを装着するラックのタイプを確認します。このキットのブラケットは、次のラックと互換性があります。

• IEC 297-1(2) で定義されている 19 インチ ラック

• ETS 300 119-1 (2,3,4) で定義されている 19 インチまたは 23 インチの ANSI ラック

• ETS 300 119-1 (2,3,4) で定義されている 19 インチ ETSI ラック

ステップ 2 図1に従って、マウントブラケットのネジ穴をシェルフ アセンブリのねじ穴に合わせます。ブラケット取り付け用のねじ穴は、エアー ランプ上の一番手前の取り付けねじ穴に合います。ねじ穴を正しく合わせると、マウントブラケットのフランジはエアー ランプの前端から 38Mm の位置になります。

ステップ 3 図1 のように、ネジ（2 個所）を差し込んで締めます。

ステップ 4 アセンブリのもう一方の側で同じ手順を繰り返します。

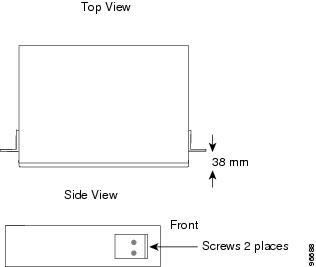

図1 マウントブラケットの位置合わせ

ラックにエアー ランプを取り付ける手順については、『 Cisco ONS 15454 SDH Procedure Guide 』を参照してください。
