ONS 15454 SDH シェルフへの ANSI 取り付け ブラケットの取り付け

ONS 15454 SDH シェルフへの ANSI 取り付けブラケットの取り付け

---

製品名：15454E-ANS-KIT=

このマニュアルでは、ONS 15454 SDH シェルフを 19 インチまたは 23 インチの ANSI ラック（EIA 300）に取り付けるために、ANSI 取り付けブラケットを ONS 15454 SDH シェルフに取り付ける手順を説明します。『 Cisco ONS 15454 SDH Procedure Guide 』と併せて使用してください。

このマニュアルの内容は次のとおりです。

• 「ANSI ラック キット」

• 「取り付けブラケットの取り付け」

• 「関連マニュアル」

• 「マニュアルの入手方法」

• 「テクニカル サポートに関する問い合せ」

このマニュアルで説明する手順は次のとおりです。

「取り付けブラケットの取り付け」

ANSI ラック キット

ONS 15454 SDH シェルフ用の ANSI ラック取り付けキットには、次のものが含まれています。

• 19 インチまたは 23 インチの方向反転可能なブラケット（2）

• M4.0 x 8mm の平型取り付けネジ（12）

取り付けブラケットの取り付け

ステップ 1 取り付け先ラックのサイズ（19 インチまたは 23 インチ）を確認します。

ステップ 2 19 インチ ラックの場合、ブラケットの最も幅が広い面をシェルフ アセンブリに合わせ、短いフランジをアセンブリの前面側に配置します。23 インチ ラックの場合、ブラケットの短い面をシェルフ アセンブリに合わせ、広いフランジをアセンブリの前面側に配置します。図1 を参照してください。

ステップ 3 図1のように、取り付けブラケットのネジ穴をシェルフ アセンブリのネジ穴に合わせます。

ステップ 4 ネジを挿入して（6 か所）、固定します。

ステップ 5 アセンブリの他の側面についても同じ作業を繰り返します。

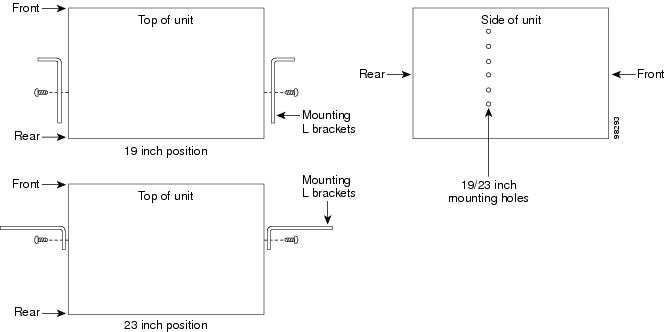

図1 取り付けブラケットの配置

シェルフ アセンブリをラックに取り付ける手順については、『 Cisco ONS 15454 SDH Procedure Guide 』を参照してください。

関連マニュアル

• DOC-7815258= Cisco ONS 15454 SDH Procedure Guide

• DOC-7815260= Cisco ONS 15454 SDH Troubleshooting Guide

• DOC-7815259= Cisco ONS 15454 SDH Reference Manual
