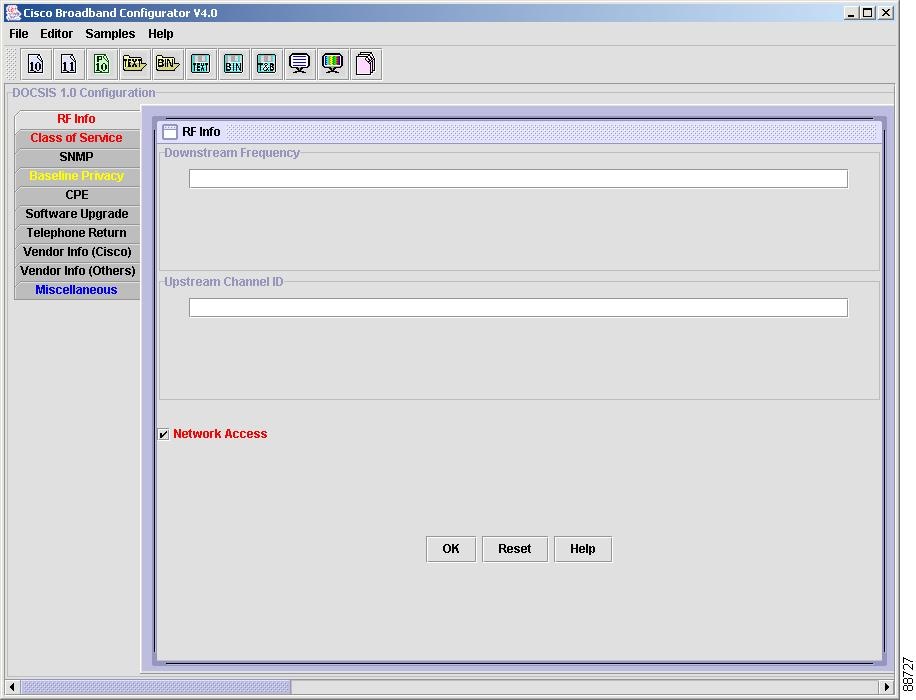

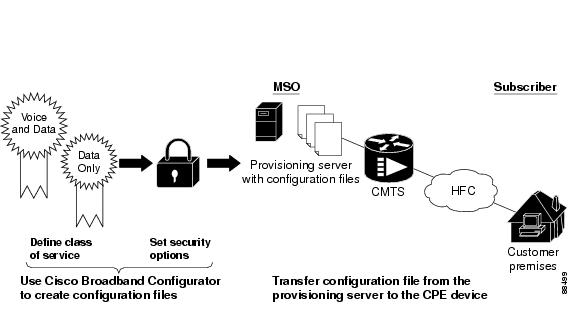

Cisco Broadband Configurator ユーザ ガイド Release 4.0

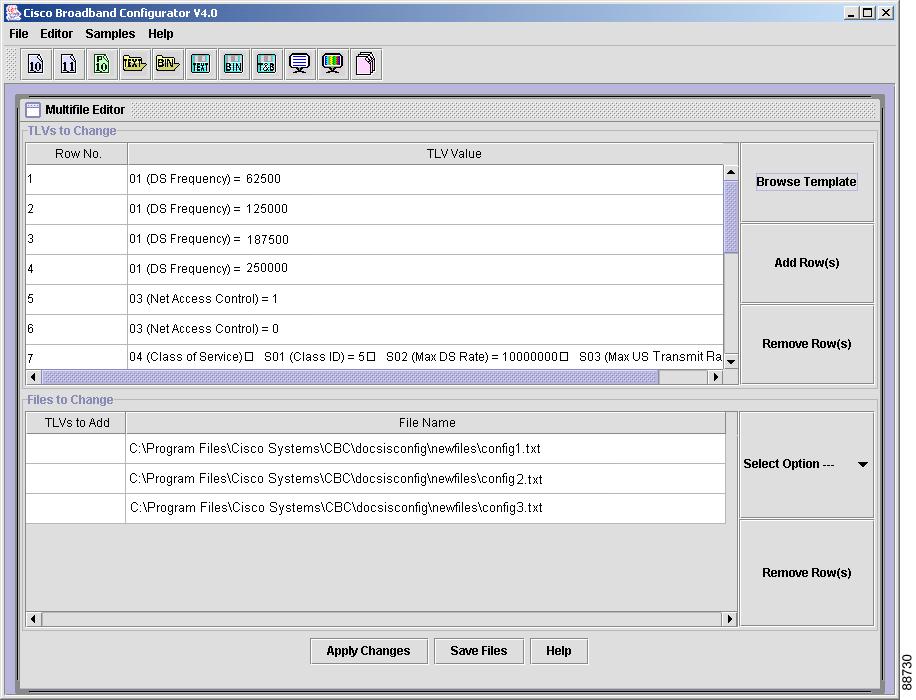

図7 に示すように、Files to Change セクションに次の 3 つの構成ファイルがリストされています。

• config1.txt

• config2.txt

• config3.txt

テンプレート ファイルの作成

任意のテキスト エディタでテンプレート ファイルを作成し、それに .tmpl 拡張子を付けて保存して、Cisco Broadband Configurator の Multifile Editor でオープンできます。

Cisco Broadband Configurator には、example.tmpl と example2.tmpl の 2 つのサンプル テンプレートが用意されています。例 1 に、example.tmpl の内容を示します。テンプレート ファイルは、プラットフォームにより次のディレクトリに存在します。

• Linux および Solaris ：/opt/CSCOcbc/docsisConfig/resources/templates

• Windows ：%CSCOCBC_ROOT%\docsisConfig\resources\templates

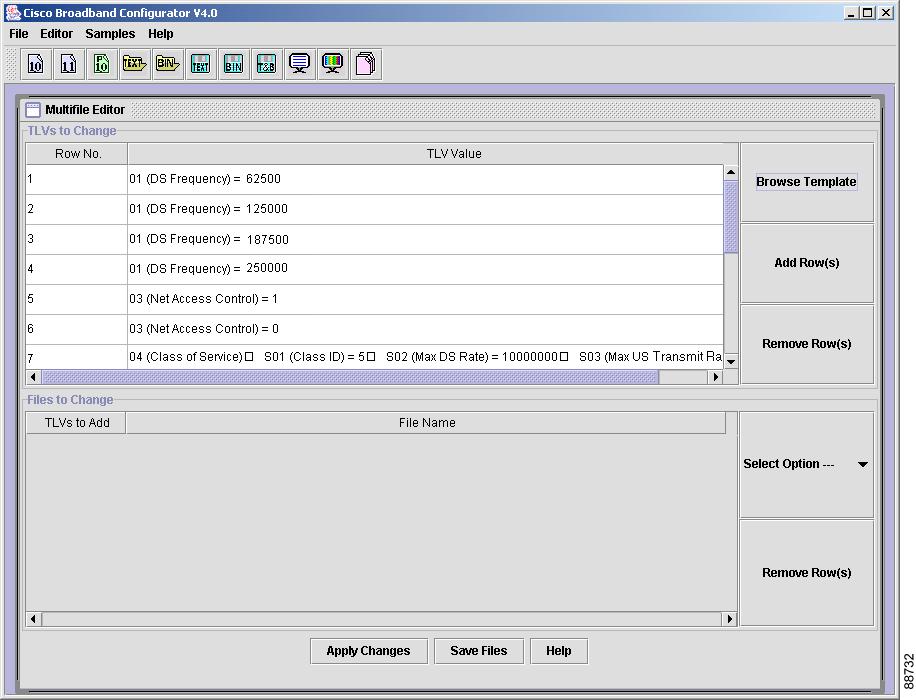

Multifile Editor で使用するテンプレート ファイルは、次の手順で作成します。

ステップ1 テキスト エディタをオープンします。

ステップ2 例 1 をモデルとして使用し、任意の TLV の複数インスタンスをファイルに追加します。必要に応じて、すべての TLV をファイルにリストできます。

ステップ3 ファイルに .tmpl 拡張子を付けて、使用するオペレーティング システムのテンプレート ディレクトリに保存します。

Multifile Editor を使用した複数構成ファイルの同時変更

Multifile Editor を使用して複数の構成ファイルに変更内容を同時に適用するには、次の手順で行います。

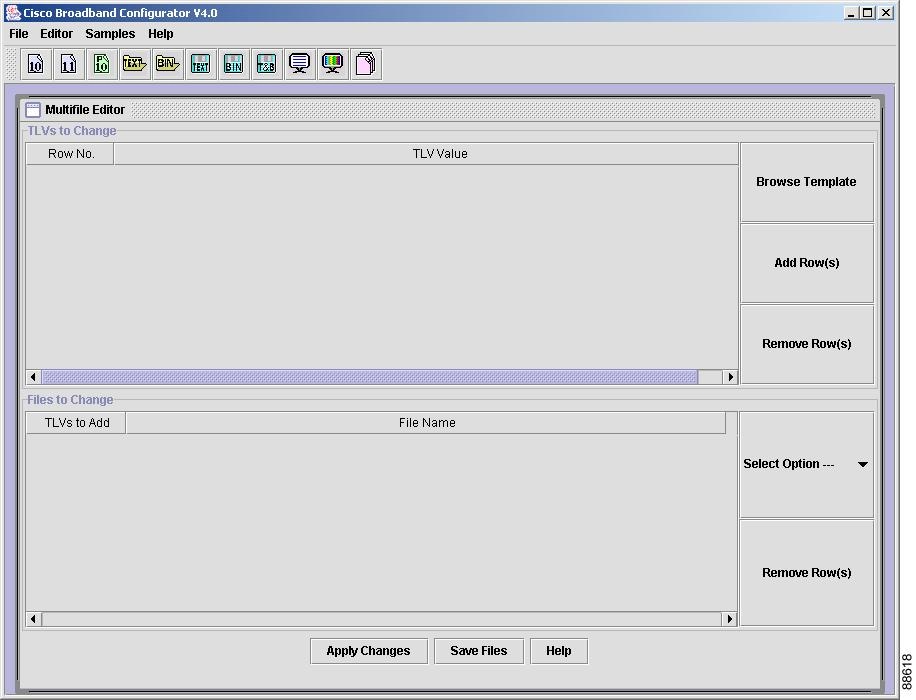

ステップ1 メニューからオプションを選択するか、またはアイコンバーからアイコンをクリックして、Multifile Editor をオープンします。

メニュー	アイコンバー
Editor メニューから、 Multifile Editor を選択

ステップ2 次のいずれかにより、構成ファイルに適用する TLV をリストします。

• Browse Template をクリックして、TLV を含むテンプレート ファイルをオープンする

• Add Row(s) をクリックして、1 行に 1 つの TLV を手動で入力する

ステップ3 次のいずれかにより、作成または変更する構成ファイルをリストします。

• Select Option をクリックする

– Create New Files ：構成ファイルの作成

– Browse Existing Files ：既存の構成ファイルの変更

ステップ4 Multifile Editor ウィンドウで、 Help をクリックして、ウィンドウの上半分にある TLV を、ウィンドウの下半分にある構成ファイルに適用するための詳細な説明を参照します。

サンプル構成ファイルの参照

Samples メニューからサンプル構成ファイルをオープンするには、次にリストされた提供ファイルの 1 つを選択するか、またはユーザがメニューに作成および追加したファイルを選択します。

• Upgrading DOCSIS Certificates (DOCSIS 1.0)

• Upgrading DOCSIS Certificates (DOCSIS 1.1)

• Multiple Class of Service (DOCSIS 1.0)

• Multiple Service Flow and Classification (DOCSIS 1.1)

• Map SFID to MPLS-VPN (DOCSIS 1.1)

• Static UGS Flow (DOCSIS 1.1)

• Set NM Access Details (DOCSIS 1.0)

• Set NM Access Details (DOCSIS 1.1)

• Create LLC Filter (DOCSIS 1.0)

• Create LLC Filter (DOCSIS 1.1)

• Create IP Filter (DOCSIS 1.0)

• Create IP Filter (DOCSIS 1.1)

• Unprovision PacketCable (PacketCable 1.0 MTA)

（注） サンプル構成ファイルの追加または削除については、「ユーザ構成ファイルの Samples メニューへの追加または削除」を参照してください。

ユーザ構成ファイルの Samples メニューへの追加または削除

ステップ1 ユーザ独自の構成ファイルを Samples メニューに追加または削除するために、 Add/Remove を選択して Add/Remove Sample Files ウィンドウをオープンします。

（注） Cisco Broadband Configurator が提供しているサンプル構成ファイルは、Samples メニューから削除できません。

ステップ2 詳細な説明については、Add/Remove Sample Files ウィンドウの Help をクリックしてください。

コマンドライン インターフェイスによる Cisco Broadband Configurator の起動

CLI を使用して Cisco Broadband Configurator を起動するには、使用するオペレーティング システムの次のコマンドを入力します。

• Linux および Solaris： /opt/CSCOcbc/docsisConfig/bin/ConfigEdit.sh

• Windows： ConfigEdit.bat

コマンドライン インターフェイスによるバイナリ形式の構成ファイルの作成

CLI を使用して、ASCII 形式の構成ファイルを入力してバイナリ形式の構成ファイルを作成するには、使用するオペレーティング システムの次のコマンドを入力します。

• Linux および Solaris： /opt/CSCOcbc/docsisConfig/bin/ConfigEdit.sh make input-text-filename output-binary-filename

• Windows： ConfigEdit.bat make input-text-filename output-binary-filename

（注） テキスト形式のサンプル構成ファイルを参照するには、「サポートする TLV がすべて指定されたサンプルの ASCII 形式 DOCSIS 構成ファイル」を参照してください。

コマンドライン インターフェイスによる共有秘密の指定

ASCII 形式の構成ファイルを入力してバイナリ形式の構成ファイルを作成する場合、共有秘密を指定できます。CLI を使用して共有秘密を指定するには、使用するオペレーティング システムの次のコマンドを入力します。

• Linux および Solaris： /opt/CSCOcbc/docsisConfig/bin/ConfigEdit.sh make input-text-filename output-binary-filename [-s[ecret] shared-secret-string]

• Windows： ConfigEdit.bat make input-text-filename output-binary-filename [-s[ecret] shared-secret-string]

コマンドライン インターフェイスによる ASCII 形式の構成ファイルの表示および作成

CLI を使用して、バイナリ形式の構成ファイルを入力して ASCII 形式で構成ファイルを表示するには、使用するオペレーティング システムの次のコマンドを入力します。

• Linux および Solaris： /opt/CSCOcbc/docsisConfig/bin/ConfigEdit.sh show input-binary-filename

• Windows： ConfigEdit.bat show input-binary-filename

バイナリ形式の構成ファイルを入力して ASCII 形式の構成ファイルを作成するには、使用するオペレーティング システムの次のコマンドを入力します。

• Linux および Solaris： /opt/CSCOcbc/docsisConfig/bin/ConfigEdit.sh show input-binary-filename > text-filename

• Windows： ConfigEdit.bat show input-binary-filename > output-text-filename

ヒント このコマンドからの ASCII 出力を編集する場合、「コマンドライン インターフェイスによるバイナリ形式の構成ファイルの作成」のコマンドを使用すると、このバイナリ形式バージョンを作成できます。

コマンドライン インターフェイスによる 16 進数、10 進数、または ASCII 形式での TLV 43 の表示

バイナリ形式の構成ファイルを入力して ASCII 形式で構成ファイルを表示する場合、TLV 43 のベンダー固有サブタイプ オプションを 16 進数、10 進数、または ASCII 形式で表示できます。この操作を行うには、オペレーティング システムの次のコマンドを入力します。

• Linux および Solaris： /opt/CSCOcbc/docsisConfig/bin/ConfigEdit.sh show input-binary-filename
[-hex | -dec | -ascii]

• Windows： ConfigEdit.bat show input-binary-filename [-hex | -dec | -ascii]

不特定の TLV の使用方法

不特定の TLV をコマンドライン インターフェイスまたは Cisco Broadband Configurator のテキスト エディタで入力すると、Cisco Broadband Configurator は ASCII 形式の構成ファイルで不特定の TLV をサポートします。これを使用するには、次に示す形式でパラメータを指定する必要があります。

ID (Description) = value

これらのパラメータの指定可能値は次のとおりです。

• ID：128 ～ 250

• Description：Unknown Type

• value：次のいずれか

– 0x で始まる 16 進文字列

– 二重引用符（""）で囲まれた文字列

– IP アドレス

次に、この形式の TLV の例を示します。

S128 (Unknown Type) = "/tftpboot/ios.cfg"

DOCSIS 2.0 TLV の使用方法

Cisco Broadband Configurator は DOCSIS 2.0 に固有の 2 つの TLV をサポートし、コマンドライン インターフェイスまたは Cisco Broadband Configurator のテキスト エディタで使用できます。ASCII 形式の構成ファイルでこれらを使用するには、次に示す形式でパラメータを指定する必要があります。

ID (Description) = value

これらのパラメータの指定可能値は次のとおりです。

• ID (Description)：39 （Enable 2.0 Mode）または 40 （Enable Test Mode）

• value：1 または 0

• Description：Enable 2.0 Mode または Enable Test Mode

次に、この形式でのそれぞれの TLV の例を示します。

S39 (Enable 2.0 Mode) = 1

S40 (Enable Test Mode) = 0

構成ファイルの不特定の TLV または DOCSIS 2.0 TLV の検証

不特定の TLV または DOCSIS 2.0 TLV を含む構成ファイルを ASCII 形式で作成すると、次のことが可能になります。

1. 構成ファイルを ASCII 形式からバイナリ形式に変換する。「コマンドライン インターフェイスによるバイナリ形式の構成ファイルの作成」を参照してください。

2. 不特定の TLV または DOCSIS 2.0 TLV がバイナリ ファイルに正しく組み込まれていることを検証する。「コマンドライン インターフェイスによる ASCII 形式の構成ファイルの表示および作成」を参照してください。

ファイル拡張子パラメータ

テキストおよびバイナリ形式の構成ファイルの場合、次の基準を指定できます。

• テキスト ファイルのデフォルト拡張子

• バイナリ ファイルのデフォルト拡張子

• ファイルを保存するときに、デフォルト拡張子を自動的に付加するかどうか

テキスト ファイルのデフォルト拡張子のパラメータを次に示します。

DefaultTextFileExtension= .txt

DefaultBinaryFileExtension= .bin

デフォルト付加パラメータを次に示します。

AppendDefaultFileExtension= no

指定可能な値は、 yes または no です。

AppendDefaultFileExtension パラメータが no に設定されていると、Cisco Broadband Configurator は構成ファイルをファイル名のみで保存します。たとえば、構成ファイルを myconfig.txt や myconfig.bin ではなく myconfig という名前で保存します。

（注） File メニューから Save As Text & Binary File を選択できます。このオプションを選択すると、
AppendDefaultFileExtension パラメータに no が設定されていても、Cisco Broadband Configurator により各ファイル タイプのデフォルトの拡張子が付加されます。これが必要なのは、1 つのファイルを 2 つの形式で保存するためで、ファイル名を一意にするために拡張子が必要です。

ファイルごとに DefaultTextFileExtension と DefaultBinaryFileExtension パラメータよりも優先して指定できます。たとえば、DefaultTextFileExtension パラメータを .txt に設定している状態で、File メニューから Save As Text File を選択して、ファイルを myconfig.cm という名前にできます。プロパティ ファイル内のこれらのパラメータでは、ファイルごとに他のファイル拡張子を使用することを禁止していません。

ウィザード モード パラメータ

ウィザード モード設定により、新規の構成ファイルを作成したときにデフォルト値を表示するかどうかを決定します。デフォルト値は、次の各プラットフォームのディレクトリにある .txt ファイル内の値が使用されます。

• Linux および Solaris ：/opt/CSCOcbc/docsisConfig/resources/defaultvalues

• Windows ：%CSCOCBC_ROOT%\docsisConfig\resources\defaultvalues

デフォルトのウィザード モード パラメータを次に示します。

EnableWizardMode= yes

指定可能な値は、 yes または no です。

ファイルごとにデフォルト値を指定することもできます。これは no に設定されているウィザード モード パラメータよりも優先されます。たとえば、ウィザード モード パラメータを no に設定して、デフォルト値を持つ 3 つの構成ファイルを作成する場合、3 つのファイルそれぞれを作成するときに、Provide Default Values オプションを選択できます。この操作によりウィザード モード パラメータを変更しないで済む柔軟性が得られます。これについては「構成ファイルの作成」のステップ 1 で説明します。

ベンダー パラメータ

ベンダー設定では、TLV 43 サブタイプ オプションを持つ各ベンダーを指定します。ここでベンダーを指定すると、Cisco Broadband Configurator で TLV 43 オプションを ASCII 形式で表示できます。デフォルトのベンダー パラメータを次に示します。

vendors= cisco

ベンダー設定は、セットになっている 2 つの設定のうちの 1 つです。この設定で指定された各ベンダーには、そのベンダーの TLV 43 の各サブタイプ オプションがリストされたベンダー ファイルも必要です。ベンダー ファイル名には、次のことが必要です。

• ベンダー設定で指定されたのと同じ名前

• ファイル拡張子は持たない

たとえば、シスコはベンダー設定では cisco と指定されます。したがって、シスコには cisco という名前のベンダー ファイルもあります。

ベンダー ファイルの詳細については、「ベンダー ファイルの理解」を参照してください。

不明タイプ TLV パラメータの削除

不明タイプ TLV の削除の設定では、構成ファイルを保存するときに、次の TLV を構成ファイルから削除するかどうかを指定します。

• 不特定の TLV。これは DOCSIS または PacketCable 仕様に含まれていない

• DOCSIS 2.0 TLV。これは DOCSIS 2.0 に固有な 2 つの TLV

デフォルトの不明タイプ TLV の削除パラメータを、次に示します。

RemoveUnknownTypeTLV= no

指定可能な値は、 yes または no です。

不特定の TLV または DOCSIS 2.0 TLV の詳細については、「不特定の TLV および DOCSIS 2.0 TLV の使用」を参照してください。

プロパティ ファイル内のパラメータの設定

DOCSIS_Config.properties ファイルを変更するには、次の手順で行います。

ステップ1 次の該当するオペレーティング システムのディレクトリから DOCSIS_Config.properties ファイルをオープンします。

• Linux および Solaris ：/opt/CSCOcbc/docsisConfig/resources

• Windows ：%CSCOCBC_ROOT%\docsisConfig\resources

ステップ2 デフォルトのファイル拡張子を指定するには、次の設定に拡張子を入力します。

DefaultTextFileExtension=

DefaultBinaryFileExtension=

ステップ3 ファイルを保存するときに、デフォルトのファイル拡張子を自動的に付加するかどうかを指定するために、次の設定に yes または no を入力します。

AppendDefaultFileExtension=

ステップ4 作成する構成ファイルにデフォルト値を設定するかどうかを指定するために、次の設定に yes または no を入力します。

EnableWizardMode=

ステップ5 ベンダー設定にベンダーを追加するために、スペースと追加ベンダーの名前を入力します。

vendors=cisco newvendor

（注） この指定では、newvendor はファイルを作成する対象のベンダーの名前を表します。

ステップ6 構成ファイルを保存するときに、不特定の TLV または DOCSIS 2.0 TLV を構成ファイルから削除するかどうか指定するために、次の設定に yes または no を入力します。

RemoveUnknownTypeTLV=

ステップ7 DOCSIS_Config.properties ファイルを保存します。

MIB リスト ファイル

次のファイルで、各機能セットの MIB を指定します。

• mibs_DOCSIS10 ：DOCSIS 1.0 機能の MIB を指定

• mibs_DOCSIS11 ：DOCSIS 1.1 機能の MIB を指定

• mibs_PacketCable10 ：PacketCable 1.0 機能の MIB を指定

例 2 に、この内の 1 つのファイル（mibs_DOCSIS10）の内容を示します。

例 2 mibs_DOCSIS10 ファイルの例

DOCS-IF-MIB

DOCS-IF-EXT-MIB

DOCS-BPI-MIB

CISCO-DOCS-EXT-MIB

DOCS-CABLE-DEVICE-MIB

親 OID ファイル

次のファイルに、各 MIB で必要なすべての親 OID がリストされています。

• mibs_prefixes_DOCSIS10 ：DOCSIS 1.0 MIB のすべての親 OID

• mibs_prefixes_DOCSIS11 ：DOCSIS 1.1 MIB のすべての親 OID

• mibs_prefixes_PacketCable10 ：PacketCable 1.0 MIB のすべての親 OID

例 3 に、この内の 1 つのファイル（mibs_prefixes_DOCSIS10）の内容を示します。

例 3 mibs_prefixes_DOCSIS10 ファイルの例

iso , 1 , nonLeaf , ,

org , 1.3 , nonLeaf , ,

dod , 1.3.6 , nonLeaf , ,

internet , 1.3.6.1 , nonLeaf , ,

directory , 1.3.6.1.1 , nonLeaf , ,

mgmt , 1.3.6.1.2 , nonLeaf , ,

mib_2 , 1.3.6.1.2.1 , nonLeaf , ,

transmission , 1.3.6.1.2.1.10 , nonLeaf , ,

private , 1.3.6.1.4 , nonLeaf , ,

enterprises , 1.3.6.1.4.1 , nonLeaf , ,

cisco , 1.3.6.1.4.1.9 , nonLeaf , ,

ciscoMgmt , 1.3.6.1.4.1.9.9 , nonLeaf , ,

cableLabs , 1.3.6.1.4.1.4491 , nonLeaf , ,

clabProject , 1.3.6.1.4.1.4491.2 , nonLeaf , ,

MIB OID 名前マッピング ファイル

各 SNMP MIB アトリビュートは、MIB OID 名前マッピング ファイルにリストされています。Cisco Broadband Configurator では、9 個の MIB OID 名前マッピング ファイルが提供されます。表1 に、提供される各 MIB OID 名前マッピング ファイルとそれぞれの適用先の機能セットを示します。

表1 提供される MIB OID 名前マッピング ファイルと適用可能機能セット

MIB OID 名前マッピング ファイルの形式

MIB OID 名前マッピング ファイルに定義されている各 SNMP MIB アトリビュートには、次の 4 つのパラメータが設定されている必要があります。

• 名前

• オブジェクト ID

• 値タイプ

• 最大アクセス

– read-only

– read-write

– read-create

– not-accessible

各パラメータは、次に示すように、カンマで区切る必要があります。

snmp mib attribute name, object id, value type, max-access

値タイプと最大アクセスは必ずしもすべてのアトリビュートに適用されません。この場合でも、次に示すように、カンマが必要です。

snmp mib attribute name, object id, , ,

（注） 最大アクセス値が指定されていないと、アトリビュートは non-accessible として扱われます。

例 4 に、DOCS-IF-MIB 用の MIB OID 名前マッピング ファイルの一部を示します。上部の行には最大アクセスが指定されていませんが、下部の行には指定されています。

例 4 DOCS-IF-MIB 用の MIB OID 名前マッピング ファイルの一部

docsIfMib , 1.3.6.1.2.1.10.127 , nonLeaf, ,

docsIfMibObjects , 1.3.6.1.2.1.10.127.1 , nonLeaf , ,

docsIfBaseObjects , 1.3.6.1.2.1.10.127.1.1 , nonLeaf , ,

docsIfDownstreamChannelTable, 1.3.6.1.2.1.10.127.1.1.1, Aggregate, not-accessible

docsIfDownstreamChannelEntry , 1.3.6.1.2.1.10.127.1.1.1.1, Aggregate, not-accessible

docsIfDownChannelId, 1.3.6.1.2.1.10.127.1.1.1.1.1, Integer32(0..255), read-only

docsIfDownChannelFrequency,1.3.6.1.2.1.10.127.1.1.1.1.2,Integer32(0..1000000000),
read-write

docsIfDownChannelWidth , 1.3.6.1.2.1.10.127.1.1.1.1.3, Integer32(0..16000000), read-write

docsIfDownChannelModulation , 1.3.6.1.2.1.10.127.1.1.1.1.4, INTEGER, read-write

docsIfDownChannelInterleave , 1.3.6.1.2.1.10.127.1.1.1.1.5, INTEGER, read-write

docsIfDownChannelPower , 1.3.6.1.2.1.10.127.1.1.1.1.6 , Integer32, read-write

（注） Cisco Broadband Configurator 4.0 では、値が MIB OID 名前マッピング ファイルで指定された範囲を超えていないことを確認するための検証を行いません。

MIB OID 名前マッピング ファイルの追加

ステップ1 追加する MIB について、「MIB OID 名前マッピング ファイルの形式」に従って、MIB OID 名前マッピング ファイルを作成します。

ステップ2 追加する各 SNMP MIB アトリビュートについて、次に示す形式で 4 つのパラメータの値を入力します。

snmp mib attribute name, object id, value type, max-access

ステップ3 ファイルを保存します。

ステップ4 追加する MIB のすべての親 OID を組み込むために、該当する親 OID ファイルを更新します。

• mibs_prefixes_DOCSIS10：DOCSIS 1.0 の場合はこのファイルを更新

• mibs_prefixes_DOCSIS11：DOCSIS 1.1 の場合はこのファイルを更新

• mibs_prefixes_PacketCable10：PacketCable 1.0 の場合はこのファイルを更新

（注） MIB の一部を追加する場合、親 OID ファイルにすべての親 OID が存在することを確認してください。

ステップ5 追加する MIB について、MIB リスト ファイルを更新してステップ 3 で保存したマッピング ファイルの名前を組み込みます。

• mibs_DOCSIS10：DOCSIS 1.0 の場合はこのファイルを更新

• mibs_DOCSIS11：DOCSIS 1.1 の場合はこのファイルを更新

• mibs_PacketCable10：PacketCable 1.0 の場合はこのファイルを更新

SNMP アトリビュートの MIB OID 名前マッピング ファイルへの追加

ステップ1 次の該当するオペレーティング システムのディレクトリから MIB OID 名前マッピング ファイルをオープンします。

• Linux および Solaris ：/opt/CSCOcbc/docsisConfig/resources/mibs

• Windows ：%CSCOCBC_ROOT%\docsisConfig\resources\mibs

ステップ2 SNMP MIB アトリビュートを追加するために、次の形式でアトリビュートを入力します。

snmp mib attribute name, object id, value type, max-access

SNMP アトリビュートに値タイプと最大アクセスを指定しない場合は、次の形式で入力する必要があります。

snmp mib attribute name, object id, , ,

ステップ3 ファイルを保存します。

ベンダー ファイルのファイル命名規則

Cisco Broadband Configurator には、1 つのベンダー ファイル（cisco）が付属しており、次の場所にあります。

• Linux および Solaris ：/opt/CSCOcbc/docsisConfig/resources/vendors/cisco

• Windows ：%CSCOCBC_ROOT%\docsisConfig\resources\vendors\cisco

ベンダー ファイル名にはファイル拡張子を付けることはできません。これはプロパティ ファイル内のベンダー設定で指定されたベンダーの名前と一致する必要があるためです。ベンダー設定を次に示します。

vendors= cisco

詳細については、「ベンダー パラメータ」を参照してください。

ベンダー ファイルのフィールド

ベンダー ファイルで TLV 43 のすべてのベンダー固有サブタイプを定義します。各サブタイプ オプションは次のフィールドで定義されます。

• Subtypeid（必須）

• Format（必須）

• Default

• Length

• Multivalue

• Validrange

• Description

サンプル ベンダー ファイル

ベンダー ファイルの形式を示すために、例 5 に TLV 43 のシスコのベンダー固有サブタイプ オプションを示します。

例 5 シスコのベンダー ファイル

# <subtypeid> , <format>, <default>, <length>, <multivalue>, <validrange>, <description>

#

cisco , SUBOPTION, , , , , , Cisco Specific Info

cisco.8 , HEXSTRING, 00 00 0c, 3, false, , , Vendor ID

cisco.1 , UINT, , 4, false, , , Static DS Frequency

cisco.2 , UINT, , 4, false, , , Sync Loss Timeout

cisco.3 , STRING, , , false, , , Update Boot Mon...

cisco.4 , UINT, , 2, false, , , Power Backoff

cisco.9 , UINT, , 1, false, , , Update Factory Sys...

cisco.10 , UINT, , 1, true, , , Number of Phone Lines

cisco.11 , SUBOPTION, , , true, , , IP Precedence

cisco.11.1 , UINT, , 1, false, , , Value

cisco.11.2 , UINT, , 4, false, , , Rate Limit

cisco.128 , STRING, , , false, , , IOS Filename

cisco.131 , STRING, , , true, , , IOS Config Command

cisco.132 , SUBOPTION, , , false, , , Flow Encoding

cisco.132.1 , UINT, , 1, false, , , FLOW ID

cisco.132.2 , UINT, , 1, false, , , Class ID

cisco.132.3 , UINT, , 2, false, 1, 65535, Unsolicited Grant Size

cisco.132.4 , UINT, , 4, false, 1, 65535, Nominal Grant Interval

cisco.132.5 , UINT, , 1, false, 0, 127, Grant per Interval

cisco.132.6 , UINT, , 1, false, 0, 127, Embedded Calls

cisco.132.7 , UINT, , 2, false, 0, 4096, Hold Queue Length

cisco.132.8 , SUBOPTION, , , false, , , Fair Queue

cisco.132.8.1 , UINT, , 2, false, 1, 4096, Congestive Discard...

cisco.132.8.2 , UINT, , 2, false, 16, 4096, Dynamic Conversation...

cisco.132.8.3 , UINT, , 2, false, 0, 1000, Reservable Conversation

cisco.132.9 , UINT, , 1, false, 1, 16, Custom Queue List...

cisco.132.10 , BOOLEAN, , 1, false, , Random Detection

cisco.132.11 , UINT, , 1, false, 1, 16, Priority Group

cisco.132.12 , STRING, , , false, , , Service Policy File

cisco.132.13 , UINT, , 2, false, 1, 10080, Inactivity Timer

cisco.132.14 , STRING, , , false, , , COS Tag

cisco.133 , UINT, , 1, false, 0, 15, DS SubChannel ID

cisco.134 , STRING, , , false, , , SU Tag

（注） description 列の省略記号（...）は、このマニュアルでの説明のためにのみ表示が省略されていることを表わしています。

Subtypeid フィールド

subtypeid フィールドは、サブタイプ オプションの一意な識別子です。このフィールドは必須です。subtypeid フィールドの最初のピリオドの左側の文字はプレフィックスと呼ばれます。各 subtypeid のプレフィックスは次と同じでなければなりません。

• プロパティ ファイルのベンダー パラメータのベンダー名（「ベンダー パラメータ」を参照）

• ベンダー ファイル名（「ベンダー ファイルのファイル命名規則」を参照）

例 5 の subtypeid 列に示すように、シスコ subtypeid フィールドのプレフィックスは cisco です。

Format フィールド

format フィールドには、データ形式とサブタイプ オプションのエンコード方法を指定します。このフィールドは必須です。format タイプは、次のとおりです。

• UINT：符号なし整数

• SUBOPTION：複合。TLV にサブタイプがあることを意味する

• STRING：ASCII 文字列

• HEXSTRING：16 進数文字列。スペース、ドット、ハイフン、コロン、またはカンマで区分

• DECSTRING：10 進数文字列。スペース、ドット、ハイフン、コロン、またはカンマで区分

• BOOLEAN：0 または 1

これらの format タイプの一部を例 5 の format 列に示します。

Default フィールド

default フィールドには、サブタイプ オプションのデフォルト値を指定します。サブタイプ オプションのデフォルト値がない場合は、カンマを入力します。

例 5 では、シスコのサブタイプ オプションのほとんどはデフォルト値を持っておらず、default 列にカンマが表示されています。

Length フィールド

length フィールドには、サブタイプ値の長さを指定します。次の注意事項があります。

• 長さが可変の場合は、カンマを入力します。

• 符号なし整数（UINT 形式で指定される）の場合、length フィールドは必須です。

例 5 では、ほとんどのシスコのサブタイプ オプションは長さ 1 ～ 4 桁が指定されていることが length 列に示されています。

Multivalue フィールド

multivalue フィールドには、構成ファイル内のサブタイプ オプションについて複数のインスタンスを指定できるかどうかを指定します。指定可能な値は、true または false です。

例 5 では、ほとんどのシスコのサブタイプ オプションは複数値を許可しないことが multivalue 列に示されています。

Validrange フィールド

validrange フィールドには、サブタイプ オプションの有効範囲を指定します。サブタイプ オプションに有効範囲がない場合は、カンマを 2 つ入力します。この方法により、検証を行う必要がないことを指定します。

例 5 では、シスコのサブタイプ オプションの約半分には有効範囲があり、残りにはないことが validrange 列に示されています。

Description フィールド

description フィールドは、サブタイプ オプションの意味を記述したテキストです。サンプルの説明は Vendor ID です。

例 5 では、各サブタイプ オプションに固有の簡単な説明が description 列に示されています。

サブタイプ 8 オプション

すべてのベンダーにはサブタイプ 8 オプションがあり、それが cisco のようなベンダー サブタイプ ID の下の行に定義されている必要があります。cisco.8 などのサブタイプ 8 オプションには、次の設定が必要です。

• 形式：HEXSTRING

• デフォルト：Organizational Unique Identifier (OUI)

• 長さ：3

• 説明：Vendor ID

例 6 に、シスコのベンダー ファイル内のサブタイプ 8 オプションの配列と形式を示します。

例 6 サンプルのサブタイプ 8 オプション

# <subtypeid> , <format>, <default>, <length>, <multivalue>, <validrange>, <description>

#

cisco , SUBOPTION, , , , , , Cisco Specific Info

cisco.8 , HEXSTRING, 00 00 0c, 3, false, , , Vendor ID

ベンダー ファイルの作成

ベンダー ファイルの作成は、次の手順で行います。

ステップ1 モデル ベンダー ファイルを参照するために、使用するオペレーティング システムの該当するディレクトリからシスコのベンダー ファイルをオープンします。

• Linux および Solaris ：/opt/CSCOcbc/docsisConfig/resources/vendors/cisco

• Windows ：%CSCOCBC_ROOT%\docsisConfig\resources\vendors\cisco

ステップ2 拡張子なしで、ファイルを newvendor として保存します。

（注） この指定では、newvendor はファイルを作成する対象のベンダーの名前を表します。

ステップ3 最初の行に、 newvendor のベンダー subtypeid を定義します。

# <subtypeid>, <format>, <default>, <length>, <multivalue>, <validrange>, <description>

#

newvendor , SUBOPTION, , , , , , Newvendor Specific Info

ステップ4 subtypeid の下に、 newvendor のベンダー サブタイプ 8 オプションを定義します。

# <subtypeid>, <format>, <default>, <length>, <multivalue>, <validrange>, <description>

newvendor .8, , HEXSTRING, 00 00 01, 3, false, , , Vendor ID

（注） 上記のサンプル サブタイプ 8 オプションは、newvendor の default フィールドに、仮の OUI、00 00 01 を使用しています。

ステップ5 次に示す形式で 7 つのフィールドに入力して、 newvendor のベンダー固有サブタイプ オプションを必要なだけ入力します。

# <subtypeid>, <format>, <default>, <length>, <multivalue>, <validrange>, <description>

7 つのフィールドそれぞれの指定可能値の詳細については、この項の前のトピックを参照してください。

ステップ6 ファイルを保存します。

（注） ベンダー ファイルの名前は、プロパティ ファイル内の値と同じでなければなりません。詳細については、「ベンダー パラメータ」を参照してください。

Linux プラットフォームでの Cisco Broadband Configurator のアンインストール

ステップ1 Cisco Broadband Configurator をアンインストールするために、 root でログインし、/opt/CSCOcbc/docsisConfig/bin ディレクトリに移動します。

ステップ2 Cisco Broadband Configurator をアンインストールするために、次を入力します。

Solaris プラットフォームでの Cisco Broadband Configurator のアンインストール

ステップ1 Cisco Broadband Configurator をアンインストールするために、 root でログインし、/opt/CSCOcbc/docsisConfig/bin ディレクトリに移動します。

ステップ2 Cisco Broadband Configurator をアンインストールするために、次を入力します。

Windows プラットフォームでの Cisco Broadband Configurator のアンインストール

ステップ1 Cisco Broadband Configurator をアンインストールするために、次の順に選択します。

Start > Settings > Control Panel > Add/Remove Programs

ステップ2 Cisco Broadband Configurator を選択します。

ステップ3 Change/Remove をクリックします。

ステップ4 InstallShield ウィザードで、 Remove を選択して、 Next をクリックします。

Cisco.com

マニュアルの最新版は、WWW の次の URL で参照できます。

http://www.cisco.com/univercd/home/home.htm

Cisco Web サイトには、次の URL からアクセスできます。

http://www.cisco.com

各国の Cisco web サイトには、次の URL からアクセスできます。

http://www.cisco.com/public/countries_languages.shtml

Documentation CD-ROM

シスコのマニュアルおよびその他の資料は、製品に付属している Cisco Documentation CD-ROM パッケージでご利用いただけます。Documentation CD-ROM は毎月更新されるので、印刷資料よりも新しい情報が得られます。この CD-ROM パッケージは、1 つのパッケージごとでも年間契約という形でもご利用いただけます。

Cisco.com 登録ユーザの場合、Subscription Store からオンラインで Documentation CD-ROM（製品番号 DOC-CONDOCCD=）を発注できます。

http://www.cisco.com/go/subscription

マニュアルの発注方法

マニュアルの発注方法については、次の URL を参照してください。

http://www.cisco.com/univercd/cc/td/doc/es_inpck/pdi.htm

シスコのマニュアルは、次の方法でご発注いただけます。

• Cisco.com 登録ユーザ（シスコの直接顧客）は、Networking Products MarketPlace からシスコ製品のマニュアルを発注できます。

http://www.cisco.com/en/US/partner/ordering/index.shtml

• Cisco.com 登録ユーザの場合、Subscription Store からオンラインで Documentation CD-ROM（Customer Order Number DOC-CONDOCCD=）を発注できます。

http://www.cisco.com/go/subscription

• Cisco.com に登録されていない場合、製品を購入された代理店へお問い合せください。

Cisco.com

Cisco.com は、いつでもどこからでも、シスコの情報、ネットワーク ソリューション、サービス、プログラム、およびリソースにアクセスできる対話形式のネットワーク サービスです。

Cisco.com では、次の作業に役立つ広範囲の機能およびサービスを提供しています。

• ビジネス プロセスの合理化と生産性の向上

• オンライン テクニカル サポートによる技術上の問題の解決

• ソフトウェア パッケージのダウンロードとテスト

• シスコのトレーニング資料や製品の発注

• オンラインでの技術査定、トレーニング、認定プログラムへの登録

Cisco.com に登録されると、各ユーザに合った情報やサービスをご利用いただくことができます。

http://www.cisco.com

TAC（Technical Assistance Center）

Cisco TAC では、すべてのお客様が、シスコ製品または技術についてのテクニカル サポートを受けることができます。Cisco TAC Web サイト、および Cisco TAC Escalation センターでは、2 つのレベルのサポートが受けられます。不具合の優先レベルとお客様が加入されたサービス契約の条件に基づいて、シスコ製品または技術についてのテクニカル サポートを受けることができます。

Cisco TAC によるお問い合せは、問題の緊急性の度合いによって分類されます。

• 優先レベル 4（P4）：シスコ製品の機能、インストレーション、基本的なコンフィギュレーションについて、情報または支援が必要である。

• 優先レベル 3（P3）：ネットワークのパフォーマンスが低下した。ネットワークは十分に機能していないが、ほとんどの業務運用を継続できる。

• 優先レベル 2（P2）：ネットワークのパフォーマンスが著しく低下したため、業務に大きな影響がある。対応策が見つからない。

• 優先レベル 1（P1）：ネットワークがダウンし、すぐにサービスを回復しなければ業務に致命的な損害が発生する。対応策が見つからない。

Cisco TAC Web サイト

Cisco TAC の Web サイトでは、ユーザは P3 および P4 レベルの問題をユーザ自身で解決でき、費用と時間を節約することができます。このサイトでは、オンライン ツール、知識ベース、ソフトウェアに 24 時間アクセスできます。Cisco TAC Web サイトには、次の URL からアクセスしてください。

http://www.cisco.com/tac

シスコと正式なサービス契約を交わしているすべてのお客様、パートナー、および代理店は、Cisco TAC Web サイトのテクニカル サポートをご利用いただけます。Cisco TAC Web サイトの一部のサービスへのアクセスには、Cisco.com のログイン ID とパスワードが必要です。ログイン ID とパスワードを取得されていない場合は、次の URL にアクセスして登録手続きを行ってください。

http://tools.cisco.com/RPF/register/register.do

Cisco.com 登録ユーザは、TAC Web サイトで技術上の問題を解決できなかった場合、TAC Case Open ツールのオンライン サービスをご利用いただけます。TAC Case Open ツールの URL は次の通りです。

http://www.cisco.com/en/US/support/index.html

インターネットからのアクセスの場合は、Cisco TAC Web サイトから、P3 および P4 に対応したサイトの利用をお勧めします。このサイトを利用すると、自分自身で状況を説明し、必要なファイルを添付することができます。

Japan TAC Web サイト

Japan TAC Web サイトでは、利用頻度の高い TAC Web サイト（http://www.cisco.com/tac）のドキュメントを日本語で提供しています。Japan TAC Web サイトには、次の URL からアクセスしてください。

http://www.cisco.com/jp/go/tac

サポート契約を結んでいない方は、「ゲスト」としてご登録いただくだけで、Japan TAC Web サイトのドキュメントにアクセスできます。Japan TAC Web サイトにアクセスするには、Cisco.com のログイン ID とパスワードが必要です。ログイン ID とパスワードを取得していない場合は、次の URL にアクセスして登録手続きを行ってください。

http://www.cisco.com/jp/register

Cisco TAC Escalation センター

Cisco TAC Escalation センターでは、P1 から P2 に該当する問題を取り扱います。P 1 と P2 は、重大なネットワークの性能低下がビジネスの遂行に著しく影響する場合に割り当てられます。TAC Escalation センターに P1 または P2 レベルのご相談をした場合、Cisco TAC の担当者は、すぐに関連する Web サイトを開きます。

TAC フリーダイヤルの国別番号へは、次の URL からアクセスしてください。

http://www.cisco.com/warp/public/687/Directory/DirTAC.shtml

電話で問い合せる前に、お客様のネットワーク管理センターへ連絡して、シスコが御社へ提供できるサービスのレベル（SMARTnet、SMARTnet Onsite、Network Supported Accounts など）を確定してください。お電話の場合は、有効なサービス契約番号と製品のシリアル番号をお手元にご用意ください。
