PPPoE パススルー設定例（SVI インターフェースの場合）

概要

本ドキュメントでは、PPPoE パススルー機能を用いて、GW ルータの PPPoE 接続とは別個に LAN 側の端末でも PPPoE 接続を終端するための設定を紹介します。本構成では LAN 側に SVI を使用します。

ネットワーク構成図

システムの前提条件

オフィスや家庭において、GW ルータがサービスプロバイダーと PPPoE 方式でインターネット接続をしている環境を前提とします。

想定される環境

ルータを ONU や ADSL モデムなどに接続し、PPPoE にてサービスプロバイダーに接続します。一つの IP アドレスを動的に払い出す端末型払い出しとし、LAN 側セグメントは NAT によりインターネットに接続します。
この接続環境において、さらに以下のような要求の端末が同一セグメントにある場合を想定します。

• LAN 側にある端末自身がグローバル IP アドレスを必要とする場合
• アプリケーションに問題があり、LAN 側端末が直接サービスプロバイダーと PPPoE 接続をおこないたい場合

必要なハードウェア/ソフトウェア要件

ISR G2 はすべてオンボードにて、2FE（または GE）を具備します。また 800 シリーズはデフォルトでスイッチモジュールが装備されています。ISR G2 シリーズにて本構成が実現可能なハードウェア/ソフトウェアの組み合わせは以下になります。

プラットホーム	必要なハードウェア*1	IOS
800 シリーズ (861/881/892J)	N/A	15.2(3)T 以降
1900 シリーズ (1921/1941)	EHWIC-D-8ESG EHWIC-4ESG HWIC-D-9ESW HWIC-4ESW などの EHWIC/HWIC Ethernet モジュール
2900 シリーズ (2901/2911/2921/2951)	上記 EHWIC/HWIC および SM-D-ES3G-48 SM-ES3G-24 などのサービスモジュール
3900 シリーズ (3925/3925E/3945/3945E)

*1 詳細は「Interfaces and Modules」を参照下さい

サンプルコンフィグレーション

!
hostname 892j-PPPoE-BVI
!
!
ip cef
no ipv6 cef
!
bridge irb
!
interface BRI0
no ip address
encapsulation hdlc
shutdown
isdn termination multidrop
!
# (LAN 側ポートの一括設定例。実際の running-config には表示されません。）
!
interface range FastEthernet0-7
switchport access vlan 10
no ip address
!!
!
interface FastEthernet0
switchport access vlan 10
no ip address
!
#（Fa0-7 は同一設定のため、以下省略）
!
interface GigabitEthernet0
no ip address
duplex auto
speed auto
bridge-group 1
!
interface Vlan1
no ip address
!
interface Vlan10
no ip address
bridge-group 1
bridge-group 1 input-type-list 200
!
interface Dialer1
ip address negotiated
ip mtu 1454
ip nat outside
ip virtual-reassembly in
encapsulation ppp
dialer pool 1
dialer-group 1
ppp authentication chap callin
ppp chap hostname cisco
ppp chap password 0 example@cisco.com
!
interface BVI1
ip address 192.168.1.254 255.255.255.0
ip nat inside
ip virtual-reassembly in
ip tcp adjust-mss 1414
pppoe-client dial-pool-number 1
!
ip nat inside source list 1 interface Dialer1 overload
ip route 0.0.0.0 0.0.0.0 Dialer1
!
access-list 1 permit 192.168.1.0 0.0.0.255
access-list 200 permit 0x0800 0x0000
access-list 200 permit 0x0806 0x0000
access-list 200 permit 0x8863 0x0000
access-list 200 permit 0x8864 0x0000
!
dialer-list 1 protocol ip permit
!
bridge 1 protocol ieee
bridge 1 route ip
!
mgcp profile default
!
line con 0
exec-timeout 0 0
logging synchronous
line aux 0
line vty 0 4
transport input all
!

キーとなるコマンドの解説

設定に際しての注意点

PPPoE 使用時の MTU サイズは、通常時よりも小さくなります。（フレッツでは、1454 バイトを推奨）そのため、MTU サイズを変更すると共に、TCP の MSS（最大セグメントサイズ）の値をそれに合わせて調整することが必要となる点に注意してください。

PPP MTU/MRU は PPP セッション確立においての必須項目ではありませんが、LCP ネゴシエーションで通知される MRU に合致していないと受け入れる事が出来無いサービスが存在します。Dialer interface にて以下のコマンドを追記し、通知される MRU に合わす事が可能になります。

ppp mtu adaptive

現在の IOS では VLAN データベースモードによる VLAN の作成をせずに、コンフィグレーションモードでの作成が可能です。以下の様にグローバルコンフィグレーションモードから vlan コマンドを使用し、vlan を作成するか、インターフェースコンフィグレーションモードからアクセスポートに vlan を設定して下さい。指定した vlan が存在しない場合は作成されます。

Router (config) #vlan 10

または

Router (config) #interface FastEthernet1
Router (config-if) #switchport access vlan 10
% Access VLAN does not exist. Creating vlan 10

Router (config-if) #

VLAN の確認にはshow vlan-switchコマンドが有効です。

実際に導入し、運用される際には障害解析などの観点により以下のようなコマンドも追加する事を推奨いたします。

service timestamps debug datetime localtime msec
service timestamps log datetime localtime msec
clock timezone JST 9
!
logging buffered 512000 debugging
!
clock calendar-valid

補足；イメージ図

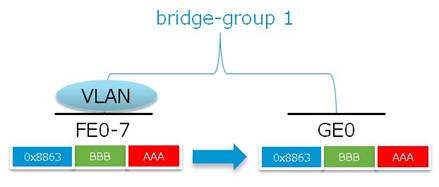

本設定ではイーサタイプ 0x8863 (PPPoE Discovery Stage)、0x8864 (PPPoE Session Stage) のパケット は入力インターフェース (Vlan10:FE1-7)   より、同一の Bridge-group をもつインターフェース (GE0) にブリッジされます。

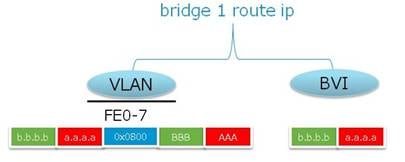

また VLAN10 (FE0-7) に入力された IPv4 パケット (0x0800) や ARP パケット (0x0806) は”bridge 1 route ip”があるため、BVI インターフェースへルーティング処理されます。

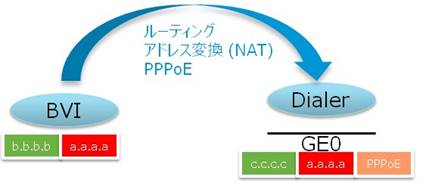

BVI インターフェースで Dialer インターフェースでとルーティングされるケースではアドレス変換 (NAT) を行います。
その後ダイアラインターフェースにて PPPoE ヘッダーを追加し、WAN インターフェース (GE0) へ出力を行います。

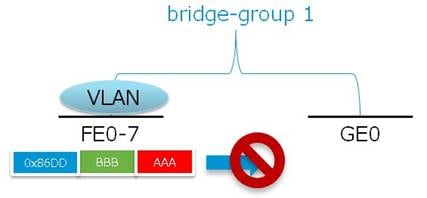

指定されているイーサタイプ以外のプロトコルはフィルタされます。bridge させたいプロトコルがある場合はアクセスリストに追加して下さい。
