    はじめに

    このドキュメントでは、ACI PBRマルチポッド環境を使用して、リモートPOD上のIP SLAトラッキング対象デバイスを特定し、トラブルシューティングする手順について説明します。

    前提条件

    要件

    次の項目に関する知識があることが推奨されます。

    • マルチポッドソリューション
    • PBRを使用したサービスグラフ
    note-icon

    注:ACI IP SLA設定の詳細については、『PBRおよびトラッキングサービスノード』ガイドを参照してください。

    使用するコンポーネント

    このドキュメントの情報は、次のソフトウェアとハードウェアのバージョンに基づいています。

    • Cisco ACIバージョン4.2(7l)
    • CiscoリーフスイッチN9K-C93180YC-EX
    • CiscoスパインスイッチN9K-C9336PQ
    • Nexus 7000バージョン8.2(2)

    このドキュメントの情報は、特定のラボ環境にあるデバイスに基づいて作成されました。このドキュメントで使用するすべてのデバイスは、クリアな（デフォルト）設定で作業を開始しています。本稼働中のネットワークでは、各コマンドによって起こる可能性がある影響を十分確認してください。

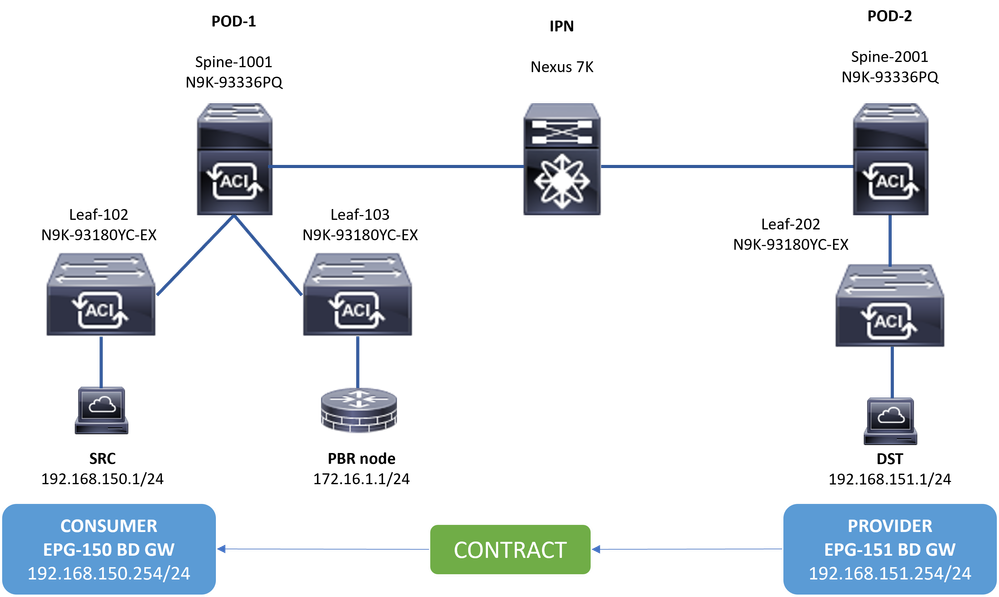

    Network Topology

    Topologyトポロジ

    背景説明

    Cisco ACIでは、サービスグラフを使用して、セキュリティゾーン間のトラフィックをファイアウォールまたはロードバランサにリダイレクトできます。ファイアウォールまたはロードバランサをサーバのデフォルトゲートウェイにする必要はありません。

    PBRセットアップでIP SLA機能を使用すると、ACIファブリックは環境内のサービスノード（L4-L7デバイス）を監視でき、ファブリックは送信元と宛先間のトラフィックを、到達不能な場合はダウンしているサービスノードにリダイレクトしません。

    note-icon

    注:ACI IPSLAは、プローブの送信とトラッキングステータスの配布をファブリックシステムGIPO(マルチキャストアドレス239.255.255.240/28)に依存します。

    シナリオ

    この例では、POD-1の送信元エンドポイント192.168.150.1からPOD-2の宛先サーバ192.168.151.1へのEast-West接続を完了できません。トラフィックは、POD-1のサービスリーフ103からPBRノード172.16.1.1にリダイレクトされます。PBRはIP SLAモニタリングとリダイレクトヘルスグループポリシーを使用しています。

    トラブルシューティングの手順

    ステップ 1：IP SLAステータスの確認

    1. APIC UIで、Tenants > Your_Tenant > Faultsの順に移動します。
    2. 障害F2911、F2833、F2992を探します。

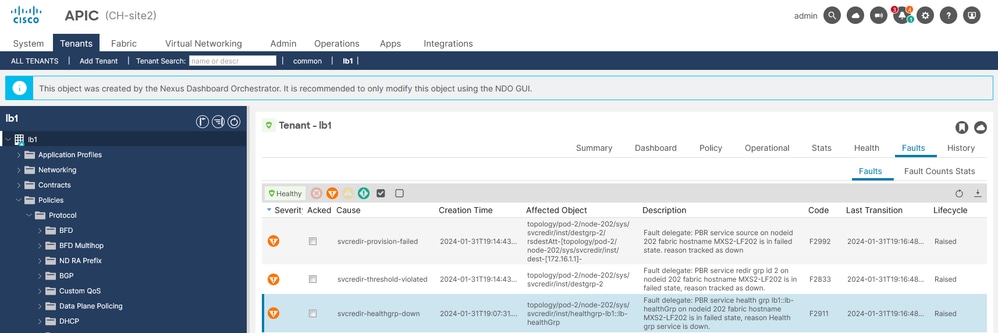

    IP SLA FaultsIP SLA障害

    ステップ 2：ダウン状態のヘルスグループを持つノードIDの特定

    1. APIC CLIで、fault F2911、F2833、F2992のいずれかを使用してmoqueryコマンドを実行します。
    2. POD-2のリーフ202に対してヘルスグループlb1::lb-healthGrpがダウンしていることがわかります。
    MXS2-AP002# moquery -c faultInst -f 'fault.Inst.code == "F2911"'
    # fault.Inst
    code : F2911
    ack : no
    alert : no
    annotation :
    cause : svcredir-healthgrp-down
    changeSet : operSt (New: disabled), operStQual (New: healthgrp-service-down)
    childAction :
    created : 2024-01-31T19:07:31.505-06:00
    delegated : yes
    descr : PBR service health grp lb1::lb-healthGrp on nodeid 202 fabric hostname MXS2-LF202 is in failed state, reason Health grp service is down.
    dn : topology/pod-2/node-202/sys/svcredir/inst/healthgrp-lb1::lb-healthGrp/fault-F2911   <<<
    domain : infra
    extMngdBy : undefined
    highestSeverity : major

    ステップ 3：PBRデバイスがエンドポイントとして学習され、サービスリーフから到達可能であることを検証します。

    MXS2-LF103# show system internal epm endpoint ip 172.16.1.1

    MAC : 40ce.2490.5743 ::: Num IPs : 1
    IP# 0 : 172.16.1.1 ::: IP# 0 flags : ::: l3-sw-hit: No
    Vlan id : 22 ::: Vlan vnid : 13192 ::: VRF name : lb1:vrf1
    BD vnid : 15958043 ::: VRF vnid : 2162693
    Phy If : 0x1a00b000 ::: Tunnel If : 0
    Interface : Ethernet1/12
    Flags : 0x80004c04 ::: sclass : 16391 ::: Ref count : 5
    EP Create Timestamp : 02/01/2024 00:36:23.229262
    EP Update Timestamp : 02/02/2024 01:43:38.767306
    EP Flags : local|IP|MAC|sclass|timer|

    MXS2-LF103# iping 172.16.1.1 -V lb1:vrf1
    PING 172.16.1.1 (172.16.1.1) from 172.16.1.254: 56 data bytes
    64 bytes from 172.16.1.1: icmp_seq=0 ttl=255 time=1.046 ms
    64 bytes from 172.16.1.1: icmp_seq=1 ttl=255 time=1.074 ms
    64 bytes from 172.16.1.1: icmp_seq=2 ttl=255 time=1.024 ms
    64 bytes from 172.16.1.1: icmp_seq=3 ttl=255 time=0.842 ms
    64 bytes from 172.16.1.1: icmp_seq=4 ttl=255 time=1.189 ms

    --- 172.16.1.1 ping statistics ---
    5 packets transmitted, 5 packets received, 0.00% packet loss
    round-trip min/avg/max = 0.842/1.034/1.189 ms

    ステップ 4：ローカルPODとリモートPODでPBRのヘルスグループを確認する

    note-icon

    注：ローカルPODは、PBRデバイスが設定されるPODであると考えてください。

    リーフ103はPOD-1のサービスリーフです。したがって、POD-1をローカルPOD、POD-2をリモートPODと見なします。

    このヘルスグループは、送信元と宛先のEPG契約が展開を要求するリーフスイッチでのみプログラムされます。

    1.送信元EPGはリーフノード102 POD-1にあります。PBRデバイスがサービスリーフ103 POD-1からUPとして追跡されていることがわかります。

    MXS2-LF102# show service redir info health-group lb1::lb-healthGrp
    =======================================================================================================================================
    LEGEND
    TL: Threshold(Low) | TH: Threshold(High) | HP: HashProfile | HG: HealthGrp | BAC: Backup-Dest | TRA: Tracking | RES: Resiliency
    =======================================================================================================================================
    HG-Name HG-OperSt HG-Dest HG-Dest-OperSt
    ======= ========= ======= ==============
    lb1::lb-healthGrp enabled dest-[172.16.1.1]-[vxlan-2162693]] up

    2.宛先EPGはリーフノード202 POD-2にあります。PBRデバイスがサービスリーフ103 POD-1からダウンとして追跡されていることがわかります。

    MXS2-LF202# show service redir info health-group lb1::lb-healthGrp
    =======================================================================================================================================
    LEGEND
    TL: Threshold(Low) | TH: Threshold(High) | HP: HashProfile | HG: HealthGrp | BAC: Backup-Dest | TRA: Tracking | RES: Resiliency
    =======================================================================================================================================
    HG-Name HG-OperSt HG-Dest HG-Dest-OperSt
    ======= ========= ======= ==============
    lb1::lb-healthGrp disabled dest-[172.16.1.1]-[vxlan-2162693]] down            <<<<<  Health Group is down.

    ステップ 5：ELAMツールを使用したIP SLAプローブのキャプチャ

    note-icon

    注：着信パケットのキャプチャには、組み込みのキャプチャツールであるEmbedded Logic Analyzer Module(ELAM)を使用できます。ELAM構文はハードウェアのタイプによって異なります。もう1つのアプローチは、ELAM Assistantアプリケーションを使用することです。

    IP SLAプローブをキャプチャするには、ELAM構文でこれらの値を使用して、パケットが到達またはドロップされている場所を理解する必要があります。

    ELAM内部L2ヘッダー

    送信元MAC = 00-00-00-00-00-01

    宛先MAC = 01-00-00-00-00-00

    note-icon

    注：送信元MACと宛先MAC（前述）は、IP SLAパケットの内側ヘッダーの固定値です。

    ELAM外部L3ヘッダー

    送信元IP =サービスリーフからのTEP（ラボのリーフ103 TEP = 172.30.200.64）

    宛先IP = 239.255.255.240（ファブリックシステムのGIPOは常に同じである必要があります）

    trigger reset
    trigger init in-select 14 out-select 0
    set inner l2 dst_mac 01-00-00-00-00-00 src_mac 00-00-00-00-00-01
    set outer ipv4 src_ip 172.30.200.64 dst_ip 239.255.255.240
    start
    stat
    ereport

    ...

    ------------------------------------------------------------------------------------------------------------------------------------------------------
    Inner L2 Header
    ------------------------------------------------------------------------------------------------------------------------------------------------------
    Inner Destination MAC : 0100.0000.0000
    Source MAC : 0000.0000.0001
    802.1Q tag is valid : no
    CoS : 0
    Access Encap VLAN : 0

    ------------------------------------------------------------------------------------------------------------------------------------------------------
    Outer L3 Header
    ------------------------------------------------------------------------------------------------------------------------------------------------------
    L3 Type : IPv4
    DSCP : 0
    Don't Fragment Bit : 0x0
    TTL : 27
    IP Protocol Number : UDP
    Destination IP : 239.255.255.240
    Source IP : 172.30.200.64

    手順 6：ローカルスパインとリモートスパインでファブリックシステムGIPO( 239.255.255.240 )がプログラムされていることを確認します。

    note-icon

    注：各GIPOでは、マルチキャストフレームを転送し、IPNにIGMP加入を送信する権限を持つデバイスとして、各PODから1つのスパインノードだけが選択されます。

    1.スパイン1001 POD-1は、マルチキャストフレームを転送し、IPNにIGMP加入を送信する権威スイッチです。

    インターフェイスEth1/3はN7K IPNに面しています。

    MXS2-SP1001# show isis internal mcast routes gipo | more
    IS-IS process: isis_infra
    VRF : default

    GIPo Routes
    ====================================
    System GIPo - Configured: 0.0.0.0
    Operational: 239.255.255.240
    ====================================

    <OUTPUT CUT> ...

    GIPo: 239.255.255.240 [LOCAL]
    OIF List:
    Ethernet1/35.36
    Ethernet1/3.3(External)     <<< Interface must point out to IPN on elected Spine
    Ethernet1/16.40
    Ethernet1/17.45
    Ethernet1/2.37
    Ethernet1/36.42
    Ethernet1/1.43


    MXS2-SP1001# show ip igmp gipo joins | grep 239.255.255.240
    239.255.255.240 0.0.0.0 Join Eth1/3.3 43 Enabled

    2.スパイン2001 POD-2は、マルチキャストフレームを転送し、IPNにIGMP加入を送信する権威スイッチです。

    インターフェイスEth1/36はN7K IPNに面しています。

    MXS2-SP2001# show isis internal mcast routes gipo | more
    IS-IS process: isis_infra
    VRF : default

    GIPo Routes
    ====================================
    System GIPo - Configured: 0.0.0.0
    Operational: 239.255.255.240
    ====================================

    <OUTPUT CUT> ...

    GIPo: 239.255.255.240 [LOCAL]
    OIF List:
    Ethernet1/2.40
    Ethernet1/1.44
    Ethernet1/36.36(External)     <<< Interface must point out to IPN on elected Spine


    MXS2-SP2001# show ip igmp gipo joins | grep 239.255.255.240
    239.255.255.240 0.0.0.0 Join Eth1/36.36 76 Enabled

    3.両方のスパインのVSHでoutgoing-interface-list gipoが空でないことを確認します。

    MXS2-SP1001# vsh
    MXS2-SP1001# show forwarding distribution multicast outgoing-interface-list gipo | more
    ....
    Outgoing Interface List Index: 1
    Reference Count: 1
    Number of Outgoing Interfaces: 5
    Ethernet1/35.36
    Ethernet1/3.3
    Ethernet1/2.37
    Ethernet1/36.42
    Ethernet1/1.43
    External GIPO OIFList
    Ext OIFL: 8001
    Ref Count: 393
    No OIFs: 1
    Ethernet1/3.3

    手順 7：IPNでGIPO( 239.255.255.240 )が設定されていることを確認します。

    1. IPN設定にGIPO 239.255.255.240が設定されていない。

    N7K-ACI_ADMIN-VDC-ACI-IPN-MPOD# show run pim
      ...
      ip pim rp-address 192.168.100.2 group-list 225.0.0.0/15 bidir
      ip pim ssm range 232.0.0.0/8

    N7K-ACI_ADMIN-VDC-ACI-IPN-MPOD# show ip mroute 239.255.255.240
    IP Multicast Routing Table for VRF "default"

    (*, 239.255.255.240/32), uptime: 1d01h, igmp ip pim
    Incoming interface: Null, RPF nbr: 0.0.0.0     <<< Incoming interface and RPF are MISSING
    Outgoing interface list: (count: 2)
    Ethernet3/3.4, uptime: 1d01h, igmp
    Ethernet3/1.4, uptime: 1d01h, igmp

    2. IPNでGIPO 239.255.255.240が設定されました。

    N7K-ACI_ADMIN-VDC-ACI-IPN-MPOD# show run pim
      ...
      ip pim rp-address 192.168.100.2 group-list 225.0.0.0/15 bidir
      ip pim rp-address 192.168.100.2 group-list 239.255.255.240/28 bidir     <<< GIPO is configured
      ip pim ssm range 232.0.0.0/8

    N7K-ACI_ADMIN-VDC-ACI-IPN-MPOD# show ip mroute 225.0.42.16
    IP Multicast Routing Table for VRF "default"

    (*, 225.0.42.16/32), bidir, uptime: 1w6d, ip pim igmp
    Incoming interface: loopback1, RPF nbr: 192.168.100.2
    Outgoing interface list: (count: 2)
    Ethernet3/1.4, uptime: 1d02h, igmp
    loopback1, uptime: 1d03h, pim, (RPF)

    ステップ 8：IP SLAトラッキングがリモートPODでアップしていることを確認します。

    MXS2-LF202# show service redir info health-group lb1::lb-healthGrp
    =======================================================================================================================================
    LEGEND
    TL: Threshold(Low) | TH: Threshold(High) | HP: HashProfile | HG: HealthGrp | BAC: Backup-Dest | TRA: Tracking | RES: Resiliency
    =======================================================================================================================================
    HG-Name HG-OperSt HG-Dest HG-Dest-OperSt
    ======= ========= ======= ==============
    lb1::lb-healthGrp enabled dest-[172.16.1.1]-[vxlan-2162693]] up

    関連情報

    Cisco Bug ID  バグタイトル 修正バージョン
    Cisco Bug ID CSCwi75331 シャーシでFMとLCを繰り返しリロードすると、GIPO IP OIFlistのプログラミングが誤る可能性があります。 修正済みバージョンはありません。回避策を使用します。
