Cisco® FM10000 Gateway は、大規模の Fluidity システムを簡単かつ迅速にセットアップおよび管理するための、堅牢な産業用グレードのネットワークアプライアンスです。システム全体のパフォーマンスに影響を与えることなく、Fluidity ワイヤレスインフラストラクチャを数百台の無線デバイスに拡張することができます。

Cisco® FM 10000

最大 10 Gbps の拡張性

Cisco FM10000 Gateway は、強力なネットワークグレードのプロセッサを採用することにより、毎秒大量のパケットを処理し、現場に設置された Cisco FM 無線ユニットの負荷を軽減できます。2 つのギガビット イーサネット インターフェイスを備えており、Fluidity 無線クラスタからの 最大 10 Gbps の集約トラフィックを処理できます。Cisco FM10000 Gateway Cisco FM1000 Gateway と組み合わせて使用すると、拡張性を目的とした階層型アーキテクチャを構築できます。

冗長性

追加の Cisco FM10000 Gateways をシステム内のバックアップユニットとしてインストールすると、冗長性と自動耐障害性を実現できます。複数のゲートウェイユニットを同じデータセンターに配置することも、異なるデータセンターに設置して地理的な冗長性を提供することもできます。

到達可能性

Cisco FM10000 Gateway は、さまざまなブロードキャストドメインに分離された Fluidity ネットワークの異なるクラスタの接続に役立ちます。すべてのトンネルの集約ポイントとして機能し、レイヤ 3 ネットワークまたは WAN を介して、Fluidity インフラストラクチャのすべての部分を接続します。このゲートウェイを使用すると、Fluidity の特許取得済みのテクノロジーにより、異なるブロードキャストドメインに属するネットワーククラスタ間のローミングがハンドオフ時間なしで実行されます。

Reachability

堅牢な設計

Cisco FM10000 Gateway は、データセンターのラックに設置できる堅牢なネットワークアプライアンスです。デバイスは、拡張された温度範囲内で確実に動作します。

主要な機能

      IntelCore® 7 世代 i7

      ギガビットイーサネット RJ45 X 4

      10 Gbe SFP ポート X 4

      288 ピン DIMM DDR4 2400 MHz RAM X 4

      冗長電源

      PCI-E 4/8 FH/HL X 1(プロジェクト別)、冷却ファン X 4

技術仕様

プラットフォーム

フォーム ファクタ

1U 19 インチラックマウント

プロセッサオプション

Intel Core i7

CPU ソケット

LGA1151 X 1

チップセット

Intel C236

セキュリティの高速化

該当なし

BIOS

AMI SPI フラッシュ BIOS

システム メモリ

テクノロジー

DDR4 2400 MHz ECCCPU別)または非 ECC UDIMM

容量

4 GB

ソケット

4 x 288 ピン DIMM

ネットワーキング

イーサネット ポート

GE RJ45 Intel i210 X 4

10Gbe SFP Intel i350-AM4 X 4

バイパス

最大 6 ペア Gen 3

I/O インターフェイス

リセット ボタン

1

LED

電源、ステータス、ストレージ

電源ボタン

ATX 電源スイッチ X 1

コンソール

1x RJ45

USB

USB 2.0 X 2

LCD モジュール

20 文字の LCM X 2

ディスプレー

キーパッド X 4

電源入力

PSU 2 個の AC 電源インレット

ストレージ

HDD/SSD 対応

2.5 インチベイ X 2

オンボードスロット

mSATA X 1

その他

ウォッチドッグ

対応

Li バッテリ 内蔵 RTC

対応

冷却

プロセッサ

パッシブ CPU ヒートシンク

システム

スマートファン付き冷却ファン X 4

環境

温度

0 ~ 40°C32 ~ 104°F)(通常動作時)

-20 ~ 70°C-4 ~ 158°F)(非動作時)

パラメータ

湿度(RH

5 ~ 90 %(通常動作)

5 ~ 95 %(非動作時)

システムの寸法

(幅 X 奥行 X 高さ)

438 X 525 X 44 mm

4.8 X 5.7 X 0.5 インチ)

重量

15 kg33 ポンド)

パッケージの寸法

(幅 X 奥行 X 高さ)

790 X 600 X 220 mm

8.6 X 6.6 X 2.4 インチ)

重量

16 kg35 ポンド)

電源

タイプ/ワット

300 W 1 + 1 ATX 冗長 PSU

入力

AC 90V ~ 264V47 ~ 63Hz

認定

認定および適合規格

RoHSCE/FCC クラス AUL

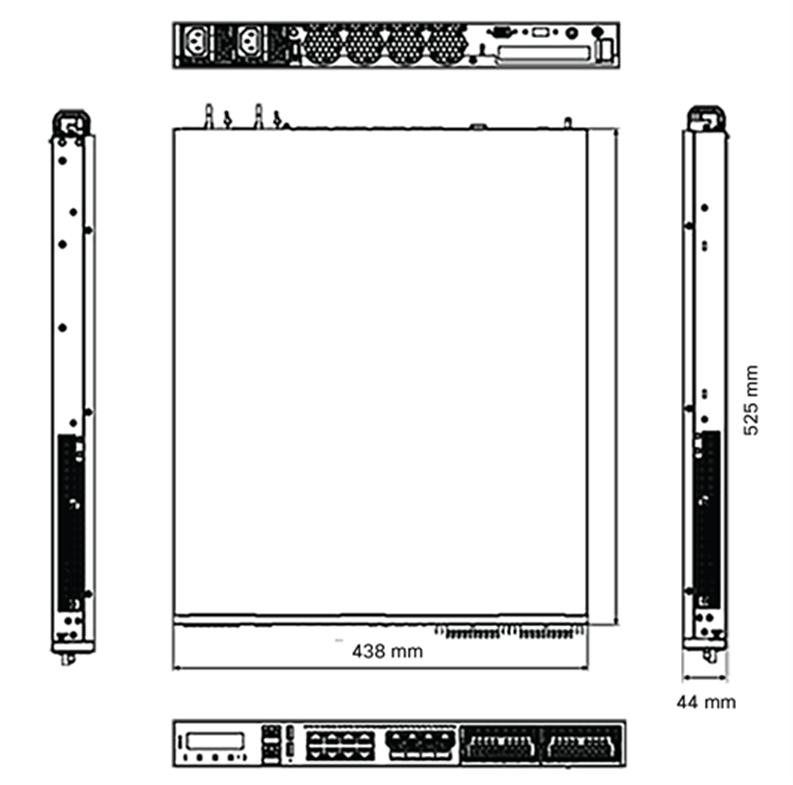

寸法

Dimensions

表 1.       Cisco FM10000:プラグインとライセンスの概要

プラグインまたは
ライセンスのタイプ

Fluidmesh 部品番号

Cisco PID

説明

ハードウェア P/N

FM10000-GWY

FLMESH-HW-10000-1

最大 10 Gbps のスループットを実現する Fluidity 対応 Cisco FM10000 Gateway。高速ローミングソフトウェアが有効になっている組み込みデバイス。Gbit RJ45ポート X 9 最大 250 Mpbs の総スループット。Fluidcare サポートプランは含まれません

ソフトウェア
アップグレード

FM10000-GWY-500

L-FLMESH-10000-1

最大 500 Mbps(集約スループット)へのソフトウェアアップグレード

FM10000-GWY-1000

L-FLMESH-10000-2

最大 1 Gbps(集約スループット)へのソフトウェアアップグレード

FM10000-GWY-2000

L-FLMESH-10000-3

最大 2 Gbps(集約スループット)へのソフトウェアアップグレード

FM10000-GWY-5000

L-FLMESH-10000-4

最大 5 Gbps(集約スループット)へのソフトウェアアップグレード

FM10000-GWY-UN

L-FLMESH-10000-5

無制限の集約スループット(10 Gbps)へのソフトウェアアップグレード

製品持続可能性

シスコの環境、社会、ガバナンス(ESG)イニシアチブおよびパフォーマンスに関する情報は、シスコの CSR および持続可能性レポートで提供されます。

表 2.       シスコの環境保全に関する情報

持続可能性に関するトピック

参照先

一般

製品の素材に関する法律および規制に関する情報

材料

持続可能性に関するお問い合わせ

連絡先:csr_inquiries@cisco.com

対象の国/地域

表:技術仕様

電源

電源(着脱可能なものを含む)

表:技術仕様

材料

製品パッケージの重量と材料

連絡先:environment@cisco.com

寸法

表:技術仕様
