Cisco Catalyst IW6300 シリーズ Heavy Duty アクセスポイント データシート
偏向のない言語
この製品のマニュアルセットは、偏向のない言語を使用するように配慮されています。このマニュアルセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザーインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージに対する取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。

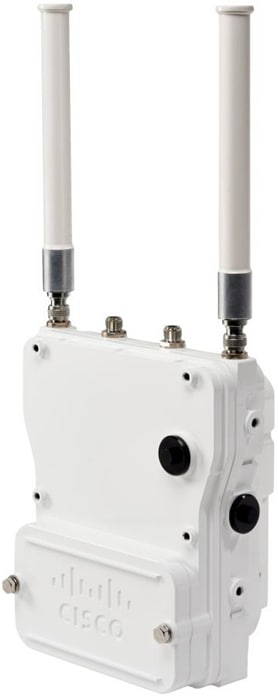

Cisco® Catalyst® IW6300 アクセスポイントは、安全でスケーラブルで柔軟なワイヤレス接続を、最も危険な産業環境に提供し、実用的なデータを常時稼働ビジネスに確実に提供します。
最も危険な産業環境を対象として設計された Cisco Catalyst IW6300 Heavy Duty アクセスポイントは、ワイヤレス接続、IoT 制御、確実なデータ収集を危険な環境で実現します。鉱業、製油所、工場のフロアはデジタル変革の最中にあり、Wi-Fi が利用できるようになったことで、設備や作業者からリアルタイムのインサイトが得られます。802.11ac Wave 2 接続、IoT センサーまたは周辺機器用のデュアル Power over Ethernet Plus（PoE+）出力、複数の入力電源、さまざまなアップリンクオプションにより、IW6300 は、現在のダイナミックな業界の状況が必要とする柔軟なワイヤレスソリューションです。IP67 定格とクラス 1 ディビジョン/ゾーン 2 認定とともに -40 〜 +75°C の温度定格を備え、過酷な産業環境にとって理想的なメッシュ ネットワーク コンポーネントとなっています。アンテナと取り付けオプション以外に、WirelessHART、ISA100.11a、GPS、Bluetooth Low-Energy、ZigBee モジュールや、お客様またはパートナーが構築した特定の使用例に対応するためのモジュールでカスタマイズできます。
表 1. IW6300 アクセスポイントの機能と利点
| 機能 |
利点 |
| クラス I、ディビジョン/ゾーン認定および IP67 定格 |
ワイヤレス接続を任意の場所に導入し、過酷な天候、常に危険なエリア、または危険な産業事象の最中でもオンラインを維持します。 |
| デュアル PoE 出力 |
IP カメラ、センサー、トラッキングシステムなどのローカル IoT 資産に電力を送信し、そこからデータを直接バックホールします。 |
| Cisco IOx 対応、Cisco DNA 用に構築 |
シスコと Linux を組み合わせて、セキュアな接続性を備えた強力なアプリケーション環境を構築します。これらはすべて、Cisco DNA Center を使用して単一のペインで管理するように設計されています。 |
| 802.11 AC Wave 2 |
2 x 2 MIMO および 2 空間ストリームで最大 867 Mbps のデータレートを提供します。 |
| モジュール式の拡張 |
GPS や ZigBee などの機能や、パートナーや顧客が独自に作成したモジュールをシャーシに直接追加できます。 |
| 無線ブリッジング |
ワイヤレスブリッジングを使用して、アクセスが困難なリモートサイトにネットワークを拡張します。 |
あらゆる危険な環境は独自のものです。リモートの採掘であれ、ローカルの製油所であれ、それぞれのロケーションでの制約は異なりますが、デジタル化と接続によって得られる付加価値は同じです。漏洩を監視し、資産と人員を追跡し、リモート対応デバイスを中央の安全な場所から制御します。
Cisco Catalyst IW6300 シリーズ Heavy Duty アクセスポイントは、これらの危険な作業現場にワイヤレス接続を提供します。HAZLOC クラス I、ディビジョン/ゾーン 2 認定、IP67 定格のアクセスポイントは、あらゆる導入シナリオに対応するさまざまな構成で、重工業に必要な堅牢なエンクロージャを提供します。これらのアクセスポイントの特長は次のとおりです。
● AC、DC、DCW、PoE+、Cisco Universal Power over Ethernet（UPOE）などの複数の電源。
● 柔軟なバックホール。Small Form Factor Pluggable（SFP）、イーサネット、ワイヤレスアップリンクを介して、実用的な IoT データをネットワークに配信します。
● モジュール式の拡張。GPS、WirelessHART、ZigBee、クライアント構築モジュールなど、さまざまなモジュールを使用して、IoT 機能を追加し、将来に備えたソリューションを提供します。
● アンテナの選択。外部アンテナ、シングルバンド、デュアルバンド、指向性アンテナ、または全方向性アンテナ用の 4 つのポートがあり、2 アンテナモードで無線ごとに最大 27 dBm の出力電力があります。
● どこにでもアクセス。ワイヤレスブリッジモードとメッシュ機能により、アクセスしにくいエリアをカバーできます。
| 項目 |
|
|
||||||||||||||
| 製品番号 |
IW-6300H-AC-X-K9、IW-6300H-DC-X-K9、IW-6300H-DCW-X-K9 |
|
||||||||||||||
| 802.11ac Wave 1 および 2 の機能 |
● 2 X 2 MIMO
（2
つの空間ストリームに対応）
●
マルチユーザおよびシングルユーザ MIMO
●
最大比合成（MRC
）
● 802.11ac
ビームフォーミング（送信ビームフォーミング）
● 20
、40
、80 MHz
チャネル
●
最大 867 Mbps
の PHY
データレート（5 GHz
で 80 MHz
帯域幅）
●
パケット集約：A-MPDU
（Tx/Rx
）と A-MSDU
（Tx/Rx
）
● 802.11 Dynamic Frequency Selection
（DFS
）
● Cyclic Shift Diversity
（CSD
）サポート
|
|
||||||||||||||
| 802.11n バージョン 2.0 および関連機能 |
● 2 X 2 MIMO
（2
つの空間ストリームに対応）
●
最大比合成（MRC
）
● 20
および 40 MHz
チャネル
●
最大 300 Mbps
の PHY
データレート（5 GHz
で 40 MHz
帯域幅）
●
パケット集約：A-MPDU
（Tx/Rx
）と A-MSDU
（Tx/Rx
）
● 802.11 Dynamic Frequency Selection
（DFS
）
● Cyclic Shift Diversity
（CSD
）サポート
|
|
||||||||||||||
| サポートされるデータレート |
2.4 GHz 無線： 802.11b：1、2、5.5、11 Mbps 802.11g：6、9、12、18、24、36、48、54 Mbps 802.11n データレート： |
|
||||||||||||||
| MCS インデックス |
GI = 800 ns 20 MHz レート（Mbps） |
GI = 400 ns 20 MHz レート（Mbps） |
|
|||||||||||||
| 0 |
6.5 |
7.2 |
|
|||||||||||||
| 1 |
13 |
14.4 |
|
|||||||||||||
| 2 |
19.5 |
21.7 |
|
|||||||||||||
| 3 |
26 |
28.9 |
|
|||||||||||||
| 4 |
39 |
43.3 |
|
|||||||||||||
| 5 |
52 |
57.8 |
|
|||||||||||||
| 6 |
58.8 |
65 |
|
|||||||||||||
| 7 |
65 |
72.2 |
|
|||||||||||||
| 8 |
13 |
14.4 |
|
|||||||||||||
| 9 |
26 |
28.9 |
||||||||||||||
| 10 |
39 |
43.3 |
||||||||||||||
| 11 |
52 |
57.8 |
||||||||||||||
| 12 |
78 |
86.7 |
||||||||||||||
| 13 |
104 |
115.6 |
||||||||||||||
| 14 |
117 |
130 |
||||||||||||||
| 15 |
130 |
144.4 |
||||||||||||||
| 5 GHz 無線： 802.11a：6、9、12、18、24、36、48、54 Mbps 802.11n データレート： |
||||||||||||||||
| MCS インデックス |
GI = 800 ns 20 MHz レート（Mbps） |
GI = 400 ns 20 MHz レート（Mbps） |
GI = 800 ns 40 MHz レート（Mbps） |
GI = 400 ns 40 MHz レート（Mbps） |
||||||||||||
| 0 |
6.5 |
7.2 |
13.5 |
15 |
||||||||||||
| 1 |
13 |
14.4 |
27 |
30 |
||||||||||||
| 2 |
19.5 |
21.7 |
40.5 |
45 |
||||||||||||
| 3 |
26 |
28.9 |
54 |
60 |
||||||||||||
| 4 |
39 |
43.3 |
81 |
90 |
||||||||||||
| 5 |
52 |
57.8 |
108 |
120 |
||||||||||||
| 6 |
58.8 |
65 |
121.5 |
135 |
||||||||||||
| 7 |
65 |
72.2 |
135 |
150 |
||||||||||||
| 8 |
13 |
14.4 |
27 |
30 |
||||||||||||
| 9 |
26 |
28.9 |
54 |
60 |
||||||||||||
| 10 |
39 |
43.3 |
81 |
90 |
||||||||||||
| 11 |
52 |
57.8 |
108 |
120 |
||||||||||||
| 12 |
78 |
86.7 |
162 |
180 |
||||||||||||
| 13 |
104 |
115.6 |
216 |
240 |
||||||||||||
| 14 |
117 |
130 |
243 |
270 |
||||||||||||
| 15 |
130 |
144.4 |
270 |
300 |
||||||||||||
| 802.11ac データレート： |
|
|||||||||||||||
| MCS インデックス |
空間ストリーム |
20 MHz レート（Mbps） |
40 MHz レート（Mbps） |
80 MHz レート（Mbps） |
|
|||||||||||
| GI = 800 ns |
GI = 400 ns |
GI = 800 ns |
GI = 400 ns |
GI = 800 ns |
GI = 400 ns |
|
||||||||||
| 0 |
1 |
6.5 |
7.2 |
13.5 |
15 |
29.3 |
32.5 |
|
||||||||
| 1 |
1 |
13 |
14.4 |
27 |
30 |
58.5 |
65 |
|
||||||||
| 2 |
1 |
19.5 |
21.7 |
40.5 |
45 |
87.8 |
97.5 |
|
||||||||
| 3 |
1 |
26 |
28.9 |
54 |
60 |
117 |
130 |
|
||||||||
| 4 |
1 |
39 |
43.3 |
81 |
90 |
175.5 |
195 |
|
||||||||
| 5 |
1 |
52 |
57.8 |
108 |
120 |
234 |
260 |
|
||||||||
| 6 |
1 |
58.5 |
65 |
121.5 |
135 |
263.3 |
292.5 |
|
||||||||
| 7 |
1 |
65 |
72.2 |
135 |
150 |
292.5 |
325 |
|
||||||||
| 8 |
1 |
78 |
86.7 |
162 |
180 |
351 |
390 |
|
||||||||
| 9 |
1 |
- |
- |
180 |
200 |
390 |
433.3 |
|
||||||||
| 0 |
2 |
13 |
14.4 |
27 |
30 |
58.5 |
65 |
|
||||||||
| 1 |
2 |
26 |
28.9 |
54 |
60 |
117 |
130 |
|
||||||||
| 2 |
2 |
39 |
43.3 |
81 |
90 |
175.5 |
195 |
|
||||||||
| 3 |
2 |
52 |
57.8 |
108 |
120 |
234 |
260 |
|
||||||||
| 4 |
2 |
78 |
86.7 |
162 |
180 |
351 |
390 |
|
||||||||
| 5 |
2 |
104 |
115.6 |
216 |
240 |
468 |
520 |
|
||||||||
| 6 |
2 |
117 |
130 |
243 |
270 |
526.5 |
585 |
|
||||||||
| 7 |
2 |
130 |
144.4 |
270 |
300 |
585 |
650 |
|
||||||||
| 8 |
2 |
156 |
173.3 |
324 |
360 |
702 |
780 |
|
||||||||
| 9 |
2 |
- |
- |
360 |
400 |
780 |
866.7 |
|
||||||||
| 周波数帯および 20 MHz 動作チャネル |
A（A 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.280
～ 5.320 GHz
、3
チャネル
● 5.500
～ 5.700 GHz
、8
チャネル（5.600
～ 5.640 GHz
を除く）
● 5.745
～ 5.825 GHz
、5
チャネル
B（B 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.720 GHz
、12
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
C（C 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
D（D 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.720 GHz
、12
チャネル
● 5.745
～ 5.865 GHz
、7
チャネル
E（E 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.500
～ 5.700 GHz
、8
チャネル（5.600
～ 5.640 GHz
および 5.720GHz
を除く）
F（F 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.745
～ 5.805 GHz
、4
チャネル
G（G 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
H（H 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
I（I 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
K（K 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.280
～ 5.320 GHz
、3
チャネル
● 5.500
～ 5.620 GHz
、7
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
L（L 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.500
～ 5.620 GHz
、7
チャネル
● 5.745
～ 5.865 GHz
、7
チャネル
M（M 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.500
～ 5.700 GHz
、8
チャネル（5.600
～ 5.640 GHz
を除く）
● 5.745
～ 5.805 GHz
、4
チャネル
N（N 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
Q（Q 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.500
～ 5.700 GHz
、11
チャネル
R（R 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.660
～ 5.825 GHz
、9
チャネル
S（S 規制ドメイン）：
● 2.412
～ 2.472 GHz
、13
チャネル
● 5.500
～ 5.700 GHz
、11
チャネル
● 5.745
～ 5.825 GHz
、5
チャネル
T（T 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.180
～ 5.320 GHz
、8
チャネル
● 5.500
～ 5.700 GHz
、8
チャネル（5.600
～ 5.640 GHz
を除く）
● 5.745
～ 5.825 GHz
、5
チャネル
Z（Z 規制ドメイン）：
● 2.412
～ 2.462 GHz
、11
チャネル
● 5.500
～ 5.700 GHz
、8
チャネル（5.600
～ 5.640 GHz
を除く）
● 5.745
～ 5.805 GHz
、4
チャネル
|
|
||||||||||||||
| 注：この値は規制ドメインによって異なります。各規制ドメイン別の詳細については、製品マニュアルを参照してください。お客様の国における使用認可をご確認ください。認可状況および特定の国に対応する規制ドメインを確認するには、https://www.cisco.com/c/dam/assets/prod/wireless/wireless-compliance-tool/index.html を参照してください。 |
|
|||||||||||||||
| 非オーバーラップチャネルの最大数 |
2.4 GHz
● 802.11b/g
：
◦ 20 MHz：3
● 802.11n
：
◦ 20 MHz：3 ◦ 40 MHz：1（ハードウェアでサポート） 5 GHz
● 802.11a
：
◦ 20 MHz：27
● 802.11n
：
◦ 20 MHz：27 ◦ 40 MHz：13
● 802.11ac
：
◦ 20 MHz：27 ◦ 40 MHz：13 ◦ 80 MHz：6 |
|
||||||||||||||
| 注：この値は規制ドメインによって異なります。各規制ドメイン別の詳細については、製品マニュアルを参照してください。 |
|
|||||||||||||||
| 規制ドメイン PID |
サポートされる国 |
| IW-6300H-AC-A-K9、IW-6300H-DC-A-K9、IW-6300H-DCW-A-K9 |
カナダ、アルゼンチン、ボリビア、チリ、コロンビア、コスタリカ、ドミニカ共和国、エクアドル、エルサルバドル、グアテマラ、メキシコ、パラグアイ、ペルー、フィリピン、ウルグアイ、ベネズエラ |
| IW-6300H-AC-B-K9、IW-6300H-DC-B-K9、IW-6300H-DCW-B-K9 |
プエルトリコおよび米国 |
| IW-6300H-AC-C-K9、IW-6300H-DC-C-K9、IW-6300H-DCW-C-K9 |
バーレーン、エジプト、パキスタン |
| IW-6300H-AC-D-K9、IW-6300H-DC-D-K9、IW-6300H-DCW-D-K9 |
インド |
| IW-6300H-AC-E-K9、IW-6300H-DC-E-K9、IW-6300H-DCW-E-K9 |
アルバニア、アルジェリア、オーストリア、ベルギー、バハマ、ボスニア・ヘルツェゴビナ、ブルガリア、ブルンジ、カメルーン、クロアチア、キプロス、チェコ共和国、デンマーク、エストニア、フランス、フィンランド、ドイツ、ガボン、ガーナ、ジブラルタル、ギリシャ、ハンガリー、アイスランド、イタリア、アイルランド、ジャマイカ、ヨルダン、カザフスタン、 |
| IW-6300H-AC-F-K9、IW-6300H-DC-F-K9、IW-6300H-DCW-F-K9 |
インドネシア |
| IW-6300H-AC-H-K9、IW-6300H-DC-H-K9、IW-6300H-DCW-H-K9 |
中国、モンゴル |
| IW-6300H-AC-I-K9、IW-6300H-DC-I-K9、IW-6300H-DCW-I-K9 |
アルジェリア、バーレーン、ベラルーシ、イスラエル、チュニジア、ウズベキスタン |
| IW-6300H-AC-L-K9、IW-6300H-DC-L-K9、IW-6300H-DCW-L-K9 |
マレーシア |
| IW-6300H-AC-M-K9、IW-6300H-DC-M-K9、IW-6300H-DCW-M-K9 |
イラク、クウェート、カタール、サウジアラビア、UAE |
| IW-6300H-AC-N-K9、IW-6300H-DC-N-K9、IW-6300H-DCW-N-K9 |
バルバドス、フィジー、パナマ |
| IW-6300H-AC-Q-K9、IW-6300H-DC-Q-K9、IW-6300H-DCW-Q-K9 |
日本 |
| IW-6300H-AC-R-K9、IW-6300H-DC-R-K9、IW-6300H-DCW-R-K9 |
ロシア連邦 |
| IW-6300H-AC-S-K9、IW-6300H-DC-S-K9、IW-6300H-DCW-S-K9 |
ブルネイ、香港、マカオ、シンガポール、タイ、ベトナム |
| IW-6300H-AC-T-K9、IW-6300H-DC-T-K9、IW-6300H-DCW-T-K9 |
台湾 |
| IW-6300H-AC-Z-K9、IW-6300H-DC-Z-K9、IW-6300H-DCW-Z-K9 |
オーストラリアおよびニュージーランド |
注： 輸入業者の規則は、次の国に適用されます。
● アルジェリア、バハマ、バーレーン、バルバドス、ボリビア、ブルネイ、チリ、コロンビア、コスタリカ、ドミニカ共和国、エクアドル、エジプト、エルサルバドル、フィジー、グアテマラ、イラク、ジャマイカ、ヨルダン、クウェート、レバノン、リビア、マレーシア、モーリシャス、モロッコ、パキスタン、パナマ、パラグアイ、ペルー、カタール、サウジアラビア、セルビア、スリランカ、タイ、トリニダード、チュニジア、ウズベキスタン、ベネズエラ、ベトナム
| 項目 |
|
|||||||||
| 受信感度 |
2.4 GHz 無線、20 MHz チャネル帯域幅 802.11b |
|||||||||
| データレート（Mbps） |
一般的な感度（dBM） |
|||||||||
| 1 |
-97 |
|||||||||
| 2 |
-94 |
|||||||||
| 5.5 |
-90 |
|||||||||
| 11 |
-87 |
|||||||||
| 802.11g |
||||||||||
| データレート（Mbps） |
一般的な感度（dBM） |
|||||||||
| 6 |
-89 |
|||||||||
| 9 |
-89 |
|||||||||
| 12 |
-87 |
|||||||||
| 18 |
-85 |
|||||||||
| 24 |
-83 |
|||||||||
| 36 |
-80 |
|||||||||
| 48 |
-75 |
|||||||||
| 54 |
-74 |
|||||||||
| 802.11n HT20 |
||||||||||
| MCS インデックス |
空間ストリーム |
一般的な感度（dBM） |
||||||||
| 0 |
1 |
-89 |
||||||||
| 1 |
1 |
-89 |
||||||||
| 2 |
1 |
-87 |
||||||||
| 3 |
1 |
-85 |
||||||||
| 4 |
1 |
-83 |
||||||||
| 5 |
1 |
-80 |
||||||||
| 6 |
1 |
-75 |
||||||||
| 7 |
1 |
-74 |
||||||||
| 8 |
2 |
-88 |
||||||||
| 9 |
2 |
-85 |
||||||||
| 10 |
2 |
-83 |
||||||||
| 11 |
2 |
-80 |
||||||||
| 12 |
2 |
-76 |
||||||||
| 13 |
2 |
-72 |
||||||||
| 14 |
2 |
-71 |
||||||||
| 15 |
2 |
-69 |
||||||||
| 5 GHz 無線 802.11a |
||||||||||
| データレート（Mbps） |
感度（dBm） |
|||||||||
| 6 |
-90 |
|||||||||
| 9 |
-88 |
|||||||||
| 12 |
-87 |
|||||||||
| 18 |
-84 |
|||||||||
| 24 |
-81 |
|||||||||
| 36 |
-77 |
|||||||||
| 48 |
-75 |
|||||||||
| 54 |
-74 |
|||||||||
| 802.11n/ac |
||||||||||
| MCS インデックス |
空間ストリーム |
一般的な感度、HT/VHT20（dBm） |
一般的な感度、HT/VHT40（dBm） |
一般的な感度、VHT80（dBm） |
||||||
| 0 |
1 |
-90 |
-87 |
-84 |
||||||
| 1 |
1 |
-88 |
-86 |
-83 |
||||||
| 2 |
1 |
-87 |
-84 |
-82 |
||||||
| 3 |
1 |
-84 |
-81 |
-79 |
||||||
| 4 |
1 |
-81 |
-78 |
-76 |
||||||
| 5 |
1 |
-77 |
-74 |
-72 |
||||||
| 6 |
1 |
-75 |
-73 |
-70 |
||||||
| 7 |
1 |
-74 |
-71 |
-68 |
||||||
| 8 |
1 |
-69 |
-67 |
-64 |
||||||
| 9 |
1 |
- |
-65 |
-62 |
||||||
| 0 |
2 |
-89 |
-86 |
-84 |
||||||
| 1 |
2 |
-86 |
-84 |
-81 |
||||||
| 2 |
2 |
-83 |
-82 |
-78 |
||||||
| 3 |
2 |
-80 |
-78 |
-74 |
||||||
| 4 |
2 |
-77 |
-75 |
-71 |
||||||
| 5 |
2 |
-73 |
-70 |
-67 |
||||||
| 6 |
2 |
-71 |
-68 |
-65 |
||||||
| 7 |
2 |
-70 |
-67 |
-64 |
||||||
| 8 |
2 |
-65 |
-62 |
-59 |
||||||
| 9 |
2 |
- |
-60 |
-58 |
||||||
| 最大伝導送信電力 |
2.4 GHz 無線：すべてのデータレートで 2 つのアンテナを使用した 27 dBm 5 GHz 無線 802.11a |
|||||||||
| データレート（Mbps） |
2 つのアンテナでの最大伝導送信電力（dBm） |
|||||||||
| 6 |
27 |
|||||||||
| 9 |
27 |
|||||||||
| 12 |
27 |
|||||||||
| 18 |
27 |
|||||||||
| 24 |
26 |
|||||||||
| 36 |
26 |
|||||||||
| 48 |
25 |
|||||||||
| 54 |
24 |
|||||||||
| 802.11n/ac |
||||||||||
| MCS インデックス |
空間ストリーム |
2 つのアンテナでの最大伝導送信電力（dBm） |
||||||||
| 20 MHz 帯域幅 |
40 MHz 帯域幅 |
80 MHz 帯域幅 |
||||||||
| HT/VHT MCS0 |
1 |
27 |
27 |
27 |
||||||
| HT/VHT MCS1 |
1 |
27 |
27 |
27 |
||||||
| HT/VHT MCS2 |
1 |
27 |
27 |
27 |
||||||
| HT/VHT MCS3 |
1 |
27 |
27 |
27 |
||||||
| HT/VHT MCS4 |
1 |
26 |
26 |
26 |
||||||
| HT/VHT MCS5 |
1 |
25 |
25 |
25 |
||||||
| HT/VHT MCS6 |
1 |
24 |
24 |
25 |
||||||
| HT/VHT MCS7 |
1 |
23 |
23 |
23 |
||||||
| VHT MCS8 |
1 |
23 |
23 |
23 |
||||||
| VHT MCS9 |
1 |
- |
22 |
22 |
||||||
| HT MCS8/VH MCS0 |
2 |
27 |
27 |
27 |
||||||
| HT MCS9/VH MCS1 |
2 |
27 |
27 |
27 |
||||||
| HT MCS10/VH MCS2 |
2 |
27 |
27 |
27 |
||||||
| HT MCS11/VH MCS3 |
2 |
27 |
27 |
27 |
||||||
| HT MCS12/VH MCS4 |
2 |
25 |
25 |
25 |
||||||
| HT MCS13/VH MCS5 |
2 |
24 |
24 |
24 |
||||||
| HT MCS14/VHT MCS6 |
2 |
23 |
23 |
23 |
||||||
| HT MCS15/VHT MCS7 |
2 |
22 |
22 |
22 |
||||||
| VHT MCS8 |
2 |
22 |
22 |
22 |
||||||
| VHT MCS9 |
2 |
- |
21 |
21 |
||||||
| 注：最大出力設定は、チャネルおよび各国の規制によって異なります。詳細については製品マニュアルを参照してください。 |
||||||||||
| インターフェイス |
● x1 10/100/1000BASE-T
自動検知 PoE+
入力（802.3at
）、UPOE
入力
● x2 10/100/1000BASE-T
自動検知 PoE
出力（802.3af
）、PoE+
出力（802.3at
）
● x1
ファイバ SFP
（ファイバまたは電気）
●
管理コンソールポート（RJ-45
）
● USB3.0
ポート
●
マルチカラーシステム LED
、ポート LED
● DC
電源入力（IW-6300H-DC-X-K9
、IW-6300H-DCW-X-K9
）
● AC
電源入力（IW-6300H-AC-X-K9
）
●
リセット
ボタン
|
|||||||||
| アップリンクのオプション |
イーサネット、SFP、およびワイヤレスメッシュ |
|||||||||
| 寸法（幅 X 奥行 X 高さ） |
IW-6300H-DC-X-K9：9.7 インチ x 11 インチ x 3.8 インチ IW-6300H-DCW-X-K9：9.7 インチ x 11 インチ x 5.6 インチ IW-6300H-AC-X-K9：9.7 インチ x 11 インチ x 5.6 インチ |
|||||||||
| 13.3 ポンド（IW-6300H-AC-X-K9）、9.8 ポンド（IW-6300H-DC-X-K9）、 12.7 ポンド（IW-6300H-DCW-X-K9） |
||||||||||
| 環境 |
●
非動作（保管）温度：-40
～ 85°C
（-40
～ 185°F
）
●
非動作（保管）時の高度試験：25°C
、4,572 m
（15,000
フィート）
●
動作温度：
-40
～
70°C
（
-58
～
158°F
）、太陽負荷あり、エアーフローなし、コールドスタートの制限
-40°C
●
動作温度：
-40
～
75°C
（
-58
～
167°F
）、太陽負荷なし、エアーフローなし、コールドスタートの制限
-40°C
●
動作湿度：
10
～
90%
（結露しないこと）
●
動作高度試験：40°C
、3,048 m
（10,000
フィート）
●
耐風性：最大連続風速 100 MPH
。
最大瞬間風速 165 MPH
|
|||||||||
| EN/IEC 60529（IP66 および IP67）、クラス I、ディビジョン/ゾーン 2 |
||||||||||
| アンテナ |
||||||||||
| 周波数帯域 |
アンテナ |
周波数 |
ピーク ゲイン |
アンテナ タイプ |
||||||
| デュアルバンド |
AIR-ANT2547V-N AIR-ANT2547VG-N AIR-ANT2547V-N-HZ |
2.4/5 GHz |
4 / 7 dBi |
全方向性 |
||||||
| AIR-ANT2568VG-N |
2.4/5 GHz |
6/8 dBi |
全方向性 |
|||||||
| AIR-ANT2588P3M-N= |
2.4/5 GHz |
8/8 dBi |
指向性、デュアル偏波、3 ポート |
|||||||
| AIR-ANT2513P4M-N= |
2.4/5 GHz |
13 / 13 dBi |
指向性、デュアル偏波、4 ポート |
|||||||
| シングルバンド |
AIR-ANT2450V-N = AIR-ANT2450VG-N = AIR-ANT2450HG-N = |
2.4 GHz |
5 dBi |
全方向性 |
||||||
| AIR-ANT2480V-N= |
2.4 GHz |
8 dBi |
全方向性 |
|||||||
| AIR-ANT2413P2M-N= |
2.4 GHz |
13 dBi |
指向性、デュアル偏波、2 ポート |
|||||||
| AIR-ANT5150VG-N= AIR-ANT5150HG-N= |
5 GHz |
5 dBi |
全方向性 |
|||||||
| AIR-ANT5180V-N= |
5 GHz |
8 dBi |
全方向性 |
|||||||
| AIR-ANT5114P2M-N= |
5 GHz |
13 dBi |
指向性、デュアル偏波、2 ポート |
|||||||
| 注：アンテナの詳細については、『Cisco Industrial Routers and Industrial Wireless Access Points Antenna Guide』を参照してください。 注：すべてのアンテナがクラス I、ディビジョン/ゾーン 2 認定を受けているわけではありません。アカウントチームと連携して、どのアンテナが展開に適しているかを判断し、現在選択されている認定アンテナを確認します。 |
||||||||||
|
● IW-6300H-AC-X-K9
：85
〜 264V
（最大）、100
〜 240V
マーク、50
〜 60Hz
、1.3A
●
IW-6300H-DC-X–K9
：
44
〜
57VDC
、
1.2A
●
IW-6300H-DCW-X-K9
：
10.8
〜
36VDC
、
5.9A
● PoE+/UPOE
|
||||||||||
| 保証 |
1 年 |
|||||||||
| コンプライアンス |
情報処理機器 UL/CSA 60950-1 UL/CSA 62368-1 IEC/EN 60950-1 IEC/EN 62368-1 CB レポートおよび IEC 60950-1 認定（国別の変更事項をすべて含む） CB レポートおよび IEC 62368-1 認定（国別の変更事項をすべて含む） NOM から NOM-019-SCFI へ（UL 適合証明書による） 危険な場所 UL 121201（クラス l、ディビジョン 2、グループ A ～ D） CSA 213（クラス l、ディビジョン 2、グループ A ～ D） UL/CSA 60079-0、-15（クラス l、ゾーン 2、Gc/IIC） IEC 60079-0、-15 IECEx テストレポート（クラス l、ゾーン 2、Gc/IIC） EN 60079-0、-15 ATEX 認定（クラス l、ゾーン 2、Gc/IIC） 侵入（水および埃）に対する保護 UL 50E（タイプ 4X） EN/IEC 60529（IP66 および IP67） UL/CSA/IEC 60950-22 MIL-STD-810F 耐性
● IEC/EN61000-4-5
レベル 4 AC
サージ耐性
● IEC/EN61000-4-4
レベル 4
電気的ファスト
トランジェント
バースト耐性
● IEC/EN61000-4-3
レベル 4
放射電磁界耐性
● IEC/EN61000-4-2
レベル 4 ESD
耐性
● IEC/EN 61000-4-3 10vrms
伝導耐性
● IEC/EN-61000-4-8
：電源周波数磁界イミュニティ
● IEC/EN 61000-4-11 – VDI
● IEC 61010-1
過電圧カテゴリ IV
● CISPR24/CISPR 35
● KN 35
放射
● FCC part 15.107
、15.109
● FCC
パート 15B
、クラス A
● EN 55032
● CISPR 32/CISPR22
● KN32
● ICES-003
● EN 61000-3-3 –16am
までの高調波放射
無線の認可
● FCC Part 15.247
、15.407
● FCC 2.1091
● RSS - 247
● RSS-102
● AS/NZS 4268 2017
● MIC Article 2
、paragraph 1
、item
（19
）-2
、3
、3-2
● KCC Notice No. 2013-1
● EN 300 328 v2.1.1
● EN 301 893 v2.1.1
● EN 62311
● LP0002
：2018
●
規制ドメインサポート
◦ FCC（米国、アジアの一部、および中東） ◦ ETSI（ヨーロッパ、中東、アフリカ、およびアジアの一部） ◦ TELEC（日本） ◦ KCC（韓国） 無線 EMC
● EN 301 489-1 -17
● KN 301 489-1 -17
セキュリティ
●
ワイヤレスブリッジング/
メッシュ
◦ X.509 デジタル証明書 ◦ MAC アドレス認証 ◦ Advanced Encryption Standards（AES）、Temporal Key Integrity Protocol（TKIP）
●
無線アクセス
◦ 802.11i、Wi-Fi Protected Access（WPA3）、WPA ◦ 802.1X 認証（Extensible Authentication Protocol（EAP）and Protected EAP（EAP-PEAP）、EAP Transport Layer Security（EAP-TLS）、EAP-Tunneled TLS（EAP-TTLS）、EAP-Subscriber Identity Module（EAP-SIM）、Cisco Lightweight Extensible Authentication Protocol（LEAP）など） ◦ Advanced Encryption Standards（AES）、Temporal Key Integrity Protocol（TKIP） ◦ VPN パススルー ◦ IP セキュリティ（IPsec） ◦ レイヤ 2 トンネリング プロトコル（L2TP） ◦ MAC アドレス フィルタリング |
|||||||||
表 3. 構成情報
Cisco Catalyst IW6300 シリーズ Heavy Duty アクセスポイントには、1 年間の限定保証が付いています。
シスコの 2018 年の企業の社会的責任（CSR）レポートの「環境の持続性」セクションでは、製品、ソリューション、運用、拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。
次の表に、環境保全に関する主要なトピック（CSR レポートの「環境保全」セクションに記載）への参照リンクを示します。
次の表に、このデータシートの関連するセクションに記載されている製品固有の環境の持続可能性に関する情報への参照リンクを示します。
| 持続可能性に関するトピック |
参照先 |
| 一般 |
|
| 環境評価 |
|
| 電源 |
|
| 電源オプション |
|
| 素材 |
|
| 装置重量 |
|
シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。
目的達成に役立つ柔軟な支払いソリューション
Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、
競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください。
ビジネスの最も価値のある資産は、最も危険な場所で機能しますか。Cisco Catalyst IW6300 シリーズ Heavy Duty アクセスポイントを使用して、デジタルソリューションをどこにでも導入し、シスコの IoT インテリジェンスを使用したクラス I、ディビジョン/ゾーン 2 産業を実現します。
| 新規トピックまたは改訂されたトピック |
説明箇所 |
日付 |
| 国別のドメイン PID を追加 |
10 ページ目 |
2020 年 2 月 28 日 |
| 動作温度定格を更新 |
2019 年 12 月 18 日 |
|
| アンテナ認定を更新 |
2019 年 12 月 18 日 |
|
| 衝撃および振動の認定を追加 |
2019 年 12 月 18 日 |
|
| 取り付けハードウェアの注を追加 |
2019 年 12 月 18 日 |
