Cisco Nexus 7000 M3 シリーズ 48 ポート 1/10 ギガビット イーサネット モジュール データ シート
Cisco Nexus® 7000 M3 シリーズ 48 ポート 1/10 ギガビット イーサネット モジュールは、
各ポートでワイヤレートのパフォーマンスを提供する包括的な機能セットを備えた汎用 I/O モジュールです。ディープ バッファと大容量の Ternary Content Addressable Memory（TCAM）を備えるこのモジュールは、高密度かつ低遅延のスケーラブルなデータセンターの構築に最適な選択肢となっています。
製品概要
Cisco Nexus 7000 シリーズ スイッチは Cisco® ユニファイド ファブリック ソリューションの基盤として機能します。高度な可用性と拡張性に加え、実績ある Cisco NX-OS ソフトウェアの包括的なデータセンター スイッチング機能によって、ミッションクリティカルなデータセンターの要件を満たします。
次世代データセンター スイッチング プラットフォームの最初のモデルである Cisco Nexus 7000 シリーズは、最適化された可用性、信頼性、拡張性および管理性により総合的な復元力を提供します。ファブリック アーキテクチャは、17 テラビット/秒（Tbps）を超える拡張に対応し、10 ギガビット、40 ギガビット、および 100 ギガビット イーサネットの高密度な導入をサポートします。表 1 に、スイッチ プラットフォームの 1/10 ギガビット イーサネット ポート密度を示します。
表 1. Cisco Nexus 7000 シリーズ スイッチ 1/10 ギガビット イーサネットのポート密度
| Cisco Nexus 7000 シリーズ シャーシ |
ワイヤレート 1/10 ギガビット イーサネット ポートの最大数 |
| Cisco Nexus 7000 18 スロット スイッチ |
768 |
| Cisco Nexus 7000 10 スロット スイッチ |
384 |
| Cisco Nexus 7000 9 スロット スイッチ |
336 |
| Cisco Nexus 7000 4 スロット スイッチ Cisco Nexus 7000 4 スロット スイッチ シャーシは今後のソフトウェア リリースでサポート予定 |
96 |

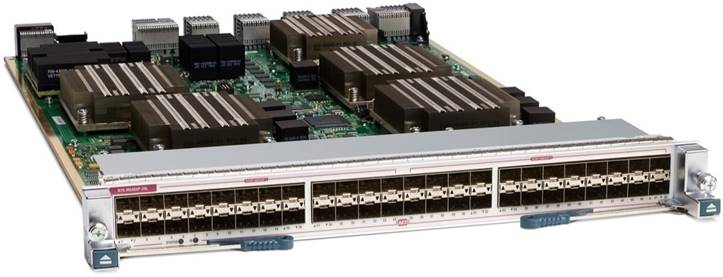

Cisco Nexus 7000 M3 シリーズ 48 ポート 1/10 ギガビット イーサネット モジュール（図 1）は、Cisco Nexus 7000 シリーズ向けに設計された、高性能かつ高密度の 1/10 ギガビット イーサネット モジュールです。Cisco Nexus 7000 18 スロット スイッチ シャーシ 1 台につき、最大 768 個のワイヤレート 1/10 ギガビット イーサネット ポートを提供します。本製品は、720 Mpps（Mpps = 100 万パケット/秒）の分散レイヤ 2/3 フォワーディングと最大 480 Gbps のデータ スループットを提供します。Cisco Nexus 7000 18 スロット スイッチに本製品をフル装備（16 台）した場合、最大 11.5 bpps および 15.4 Tbps のスイッチング パフォーマンスを達成できます。
機能と利点
Cisco Nexus 7000 M3 シリーズ モジュールは、実績があり広く導入されている NX-OS オペレーティング システムにより動作します。本製品には、以下のような業界の標準規格やシスコ独自の革新技術を含む、広範なデータセンター スイッチング テクノロジーが統合されています。
· General Packet Radio Service（GPRS）トンネリング プロトコル（GTP）ハッシング：M3 シリーズ モジュールの高度なパケット解析機能を使用して、GTP パケットのポート チャネルおよび等コスト マルチパス（ECMP）ロード バランシング機能を強化します。
· 仮想拡張 LAN（VXLAN）：VXLAN により、仮想化環境向けの拡張性に優れた仮想オーバーレイ ネットワークを構築できます。また、別のレイヤ 2 ドメインの繰り返し可能なポッドによるクラウド環境の拡張、およびレイヤ 3 ネットワークにわたるサーバ間の仮想マシンの移行に必要なアーキテクチャの柔軟性と俊敏性が提供されます。
· 高度なデータセンター相互接続（DCI）プロトコル：Cisco Overlay Transport Virtualization（OTV）、Locator/ID Separation Protocol（LISP）、マルチプロトコル ラベル スイッチング（MPLS）、仮想プライベート LAN サービス（VPLS）などの高度なプロトコルにより、お客様がデータセンターを透過的に相互接続し、地理的に分散したデータセンター サイト全体にアプリケーションを展開できる広範な選択肢が提供されます。
· 仮想デバイス コンテキスト（VDC）：この機能により、単一の物理デバイスを複数の論理デバイスとして仮想化できます。プロビジョニングされた各論理デバイスは、個別の物理デバイスであるかのように設定および管理されます。
· 卓越した統合ハードウェアセキュリティ機能：
◦ すべてのポートで 128 および 256 ビット暗号化によるワイヤレートの MAC Security（MACsec）をサポートし、ハードウェアの両方の鍵共有プロトコル（Security Association Protocol（SAP）と MACsec Key Agreement（MKA））に対応
◦ Cisco TrustSec® テクノロジーと Access Control List（ACL）により、すべてのポートのセキュリティ グループ タグ（SGT）を処理
◦ コントロール プレーン ポリシング（CoPP）により、過剰なトラフィックからスーパバイザの CPU を保護
◦ ACL カウンタおよびログ機能により、パケットをさらに詳細に把握
◦ レイヤ 2 からレイヤ 4 の ACL で IPv4 と IPv6 両方のトラフィックをサポート
· オンボード ファブリック サービス アクセラレータ（FSA）：Bidirectional Forwarding Detection（BFD）や Cisco Netflow などの分散型ファブリック サービスのパフォーマンスと拡張性を向上できます。
· Cisco FabricPath：復元力と柔軟性に優れた、大規模な拡張が可能なレイヤ 2 ネットワークを構築するのに役立ちます。既存のスパニングツリーベースの環境を FabricPath ネットワークに接続できるため、投資も保護されます。
· Cisco Nexus 2000 シリーズ ファブリック エクステンダ：Cisco Nexus 7000 M3 シリーズ モジュールは、Cisco Nexus 2000 シリーズ ファブリック エクステンダと併用できます。これらのファブリック エクステンダは、管理ポイントを大幅に減らすことでデータセンターのアーキテクチャと運用を簡素化できます。
本製品で使用できる広範な基本機能と高度な機能は、データセンターの統合や高密度の 10 ギガビット イーサネット ネットワークへの移行を進めるための柔軟な導入オプションとして、投資を保護します。
ワイヤレートの 256 ビット AES 暗号化
本製品は、ワイヤレートで全ポートの 256 ビット Advanced Encryption Standard（AES）MACsec 暗号化をサポートします。この暗号化は、以下のセキュリティの確保に使用できます。
· キャンパスまたは MPLS コアへのデータセンターのアップリンク
· DCI リンク（OTV、バーチャル ポート チャネル（vPC）、直接リンクなどを使用している場合）
· データセンター内の vPC および FabricPath リンク
高性能のファブリック サービス アクセラレータ
本製品は、高性能コプロセッサとしてファブリック サービス アクセラレータをオンボードに搭載しています。FSA は、高速リンクで M3 シリーズ switch-on-a-chip（SOC）に直接接続されます。このアプローチにより、モジュールにおいて BFD や NetFlow などの分散型ファブリック サービスのパフォーマンスと拡張性を向上させることができます。
製品仕様
表 2 に本製品の仕様をまとめます。
表 2. 製品仕様
| 項目 |
仕様 |
| システム |
|
| 製品の互換性 |
·
Cisco Nexus 7000 9
、
10
、
18
スロット
スイッチ
シャーシでサポート
1
·
Cisco
ファブリック
2
モジュールでサポート
·
Cisco Nexus 7000
シリーズ
スーパーバイザ
2
およびスーパーバイザ
2E
モジュールでサポート
|
| ソフトウェアの互換性 |
Cisco NX-OS ソフトウェア リリース 8.0 以降 |
| メモリ |
8 GB ダイナミック RAM（DRAM） |
| 前面パネル LED |
·
ステータス
◦
緑（正常動作）
◦
オレンジ（モジュール
ブート中）
◦
赤（障害発生）
·
リンク
◦
緑（ポート有効および接続済み）
◦
オレンジ（ポート無効）
◦
消灯（ポート有効および未接続）
◦
ID LED
が青で緑とオレンジが点滅（ポート識別用フラグ、ビーコン）
·
ID
◦
青（オペレータが識別のためにカードにフラグを設定。ビーコン）
◦
消灯（モジュールのフラグ未設定）
|
| プログラミング インターフェイス |
·
Cisco NX-API
·
XML
·
スクリプト可能コマンドライン
インターフェイス（
CLI
）
·
Cisco Data Center Network Manager
（
DCNM
）
Web
サービス
·
Python
および
Tcl
·
Puppet
および
Chef
· Cisco Embedded Event Manager
（EEM
）
·
OpenFlow
|
| 物理インターフェイス |
|
| 接続 |
48 ポート 1/10 ギガビット イーサネット（Small Form-Factor Pluggable（SFP）および Enhanced SFP（SFP+）） |
| ポート密度 |
·
10
ギガビット
イーサネット
ポート
X 768
（
Cisco Nexus 7000 18
スロット
シャーシ）
·
10
ギガビット
イーサネット
ポート
X 384
（
Cisco Nexus 7000 10
スロット
シャーシ）
·
10
ギガビット
イーサネット
ポート
X 336
（
Cisco Nexus 7000 9
スロット
シャーシ）
·
10
ギガビット
イーサネット
ポート
X 96
（
Cisco Nexus 7000 4
スロット
シャーシ）
1
|
| MACsec |
48 ポートすべてに IEEE 802.1AE MACsec および 256 ビット キーによる AES 暗号化が組み込まれています。 |
| 1 ポートあたりのキュー数 |
4 入力および 8 出力 |
| 仮想出力キュー（VOQ）バッファ |
1.5 GB |
| ジャンボ フレーム |
ブリッジドおよびルーテッド パケットで最大 9216 バイト |
| フォワーディング エンジン |
|
| 転送性能 |
IPv4 と IPv6 の両パケットに対して、720 mpps のレイヤ 2 およびレイヤ 3 転送能力 |
| MAC アドレス エントリ |
384,000 |
| VLAN |
VDC あたり 4096 |
| IPv4 エントリ |
200 万 |
| IPv6 エントリ |
100 万 |
| ACL |
128,000 |
| ポリサー |
8000 |
| 環境 |
|
| 物理寸法 |
·
Cisco Nexus 7000
シリーズ
シャーシの
I/O
モジュール
スロット
1
個を占有
·
寸法：
4.4 X 38.9 X 55.6 cm
（
1.733 X 15.3 X 21.9
インチ）
·
重量：
5.4 kg
（
12
ポンド）
|
| 環境条件 |
·
動
作温度：
0
～
40 °C
（
32
～
104 °F
）
·
動作相対湿度：
5
～
90 %
（結露しないこと）
·
保管温度：
-40
～
70 °C
（
-40
～
158 °F
）
·
保管相対湿度：
5
～
95 %
（結露しないこと）
|
| 適合規格 |
·
EMC
コンプライアンス
· FCC Part 15
（CFR 47
）（
米国
）Class A
·
ICES-003
（カナダ）
Class A
· EN55022
（
欧州
）Class A
· CISPR22
（
国際
）Class A
·
AS/NZS CISPR22
（オーストラリアおよびニュージーランド）
Class A
· VCCI
（
日本
）Class A
· KN32
（
韓国
）Class A
· KN35
（
韓国
）Class A
· CNS13438
（
台湾
）Class A
·
TCVN 7189
（ベトナム）
·
CISPR24
·
EN55024
·
EN50082-1
·
EN61000-3-2
·
EN61000-3-3
·
EN61000-6-1
·
EN300 386
|
| 環境に関する標準規格 |
準拠する規格：
·
GR-1089-CORE*
·
GR-63-CORE*
·
ETSI*
◦
ETSI 300 019-2-1
、
Class 1.2 Storage
◦
ETSI 300 019-2-2
、
Class 2.3 Transportation**
◦
ETSI 300 019-2-3
、
Class 3.2 Stationary Use
*検証中 ** 一部例外を適用 |
| 安全性 |
·
UL/CSA/IEC/EN 60950-1
·
AS/NZS 60950
|
| 保証 |
Cisco Nexus 7000 シリーズ スイッチには、標準のシスコ 1 年間ハードウェア限定保証が付いています。 |
表 3 および 4 は、1/10 ギガビット イーサネット インターフェイスの距離とオプションを要約したものです。
表 3. 10 ギガビット イーサネット インターフェイスの距離およびオプション
| 10 ギガビット イーサネット SFP+ 製品番号 |
モデル帯域幅 |
ケーブル長2 |
|||
| SFP-10G-SR-S7 |
·
MMF
（
400/400
）
·
MMF
（
OM2
）
|
·
62.5
|
·
82 m
·
300 m
·
400 m
|
||
| シングル モード ファイバ（SMF） |
G.652 |
300 m |
|||
| SFP-10G-LR SFP-10G-LR-S7 |
1310 |
SMF |
- |
10 km |
|
| SFP-10G-ER8 SFP-10G-ER-S7、8 |
1550 |
SMF |
G.652 |
- |
40 km3 |
| SFP-10G-ZR SFP-10G-ZR-S7、9 |
1550 |
SMF |
G.652 |
- |
80 km |
| DWDM-SFP10G-xx.xx= |
- |
- |
|||
| SFP-10G-BXU-I |
1270 |
SMF |
G.652 |
- |
10 km |
| SFP-10G-BXD-I |
1330 |
SMF |
G.652 |
- |
10 km |
SFP-10G-LRM による MMF サポートは、ポート 41 ～ 48 にのみ適用できます。 300 m の SMF サポートはすべてのポートに適用できます。
表 4. 1 ギガビット イーサネット インターフェイスの距離およびオプション
注：このデータ シートには、Cisco Nexus 7000 M3 シリーズ 48 ポート モジュールのハードウェア機能の情報が記載されています。これらの機能に必要な現在または将来の NX-OS リリースについては、Cisco NX-OS ソフトウェアのリリース ノート（http://www.cisco.com/c/en/us/support/switches/nexus-7000-series-switches/products-release-notes-list.html [英語]）を参照するか、シスコの担当者までお問い合わせください。
発注情報
表 5 に、Cisco Nexus 7000 M3 シリーズ 48 ポート 1/10 ギガビット イーサネット モジュールの発注情報を示します。
表 5. 発注情報
| 製品番号 |
製品説明 |
| N7K-M348XP-25L N7K-M348XP-25L= |
Cisco Nexus 7000 M3 シリーズ 48 ポート 1/10 G イーサネット モジュール（SFP/SFP+ モジュールが必要） |
