製品概要

Cisco^® Cloud Services Platform（CSP）2100 は、データセンターのネットワーク機能仮想化（NFV）を実現する、ターンキー方式のオープンな x86 Linux カーネルベース仮想マシン（KVM）ソフトウェア/ハードウェアプラットフォームです。このプラットフォームにより、シンプルな組み込みのネイティブ Web ユーザインターフェイス（WebUI：図 1）、コマンドラインインターフェイス（CLI）、Representational State Transfer（REST）API を通じて、シスコまたはサードパーティのネットワーク仮想サービスをすばやく導入できます。また、Cisco Network Services Orchestrator（NSO）や OpenDaylight（ODL）などのソフトウェアにより、標準化された NetConf インターフェイスを使用することもできます。任意の、またはすべての管理インターフェイスを使用可能です。Cloud Services Platform 2100 は、現在、ネットワーク機器（図 2）として提供されています。1 つの SKU に、ソフトウェアとハードウェアの両方が含まれます。Cloud Services Platform 2100 のアプライアンス 1 台だけでも開始できます（図 3）。

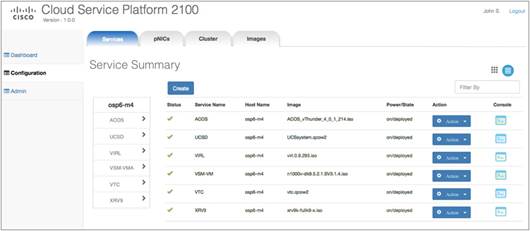

図 1. Cisco Cloud Services Platform 2100 ネイティブ WebUI ダッシュボード

$Description: Y:\Production\Cisco Projects\C78 Data Sheet\C78-735317-01\v1a 130116 0030 Shafeeque\C78-735317-01_Cisco Cloud Services Platform 2100\Links\C78-735317-01_Figure01.jpg$

図 2. Cisco Cloud Services Platform 2100 ネイティブ WebUI サービスビュー

$Description: Y:\Production\Cisco Projects\C78 Data Sheet\C78-735317-01\v1a 130116 0030 Shafeeque\C78-735317-01_Cisco Cloud Services Platform 2100\Links\C78-735317-01_Figure02.jpg$

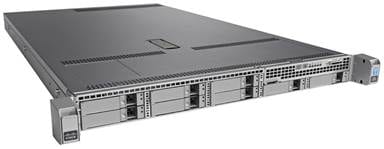

図 3. Cisco Cloud Services Platform 2100 ネットワークアプライアンス

$Description: Y:\Production\Cisco Projects\C78 Data Sheet\C78-735317-01\v1a 130116 0030 Shafeeque\C78-735317-01_Cisco Cloud Services Platform 2100\Links\C78-735317-01_Figure03.jpg$

概要

過去 10 年間、ほとんどのアプリケーションは仮想化されてきました。同じ事はネットワークサービスにも生じています。こうした仮想化の傾向は一般に「NFV」と呼ばれます。これは、ネットワークサービスを専用のハードウェアアプライアンスではなく、x86 コンピューティングリソースを使用した仮想環境への導入を可能にし、より柔軟な導入と管理を実現します。これまでのテクノロジー変革と同様に、こうしたことはすぐには起こりません。しなしながら、Cloud Services Platform 2100 を導入することにより、このトレンドを促進できます。しかしもう一方で、組織は混在した仮想ネットワークサービスと物理ネットワークサービスを管理することになります。

現在の課題

ネットワークチームに、ネットワーク仮想サービスを迅速かつ容易に導入できる能力がありますか。また、DevOps チームやサーバチームに合ったペースで、これらのサービスをわずか数分で導入できますか？今日の多くのデータセンターでは、ネットワークサービスは専用アプライアンスで実行されています。このアプローチでは、特定のベンダーに依存することとなり、あまり柔軟性が発揮されません。新しいハードウェアを導入する場合、数週間から数か月待つ場合もあります。

今日のデータセンターが仮想ネットワークサービスを導入するには、次のような課題があります。

● ネットワークチームが、サーバチームに合わせて仮想ネットワークサービスを数分で導入できるか。

● VMware ESXi 製品とサポートのコスト

● OpenStack の複雑さ：多くの組織にとって依然として複雑すぎる

● OpenStack の要件：開始にあたり、ホストを 5 つから 8 つに絞る必要がある

● VMware vCenter Server およびコンピューティングリソースへのアクセスが（ほぼ）皆無

● 仮想サービスを管理するツールセットの不足

● Linux/OS の専門知識の不足

● 専用のハードウェアアプライアンスに精通する必要性

● ハードウェアパフォーマンスに対するニーズ（ただし、ほとんどの使用例でギャップはすぐに解消）

ソリューション

このソリューションでは、ソフトウェアの俊敏性とハードウェアのパフォーマンスに寄与するネットワーク仮想サービスを提供することで、時間とコストの両方を削減できます。それが、Cisco の Cloud Services Platform 2100 です。Cloud Services Platform 2100 では、KVM ハイパーバイザに基づいた任意のネットワーク仮想サービスを実行でき、ネットワークチームによる管理を実現します。ネットワークエッジからサーバファームまたは Point of Presence（PoP）まで、Cloud Services Platform 2100 ではさまざまなサービスを仮想化できます。複数の仮想サービスを 1 つのノードでホスティングしたり、再利用により機器のライフサイクルを延長したりすることで、リソースの使用を最適化します。新しい仮想サービスを迅速に導入できることで、ユーザやアプリケーションのサポートが向上します。

Cisco Cloud Services Platform 2100 は ETSI フレームワークのどの部分に適合するか。

Cloud Services Platform 2100 は、NFV インフラストラクチャ（NFVI）と仮想インフラストラクチャマネージャ（VIM）から構成されます。ノースバウンド REST API と NetConf インターフェイスを利用して、管理とオーケストレーションを行うことが可能です（図 4）。

図 4. 欧州電気通信標準化機構（ETSI ）フレームワークにおける Cloud Services Platform 2100

Cisco Cloud Services Platform 2100 とは何か。

Cloud Services Platform 2100 は、KVM ベースのあらゆるネットワーク仮想サービスのホストと管理を行えるように設計された x86 ソフトウェア/ハードウェアプラットフォームです（図5）。使いやすい GUI、CLI、REST API や NetConf インターフェイスを介して、ユーザに迅速な仮想マシンの作成、変更、更新、シャットダウンの機能を提供することで、基本的なライフサイクル管理を実現します。

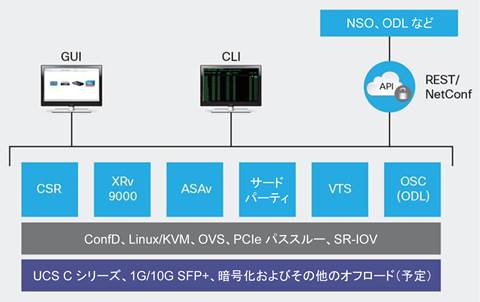

図 5. Cisco Cloud Services Platform 2100 のアーキテクチャ概要

なぜ Cisco Cloud Services Platform 2100 なのか？

Cloud Services Platform 2100 を使用することで、専用のネットワークサービスアプライアンスを、俊敏で柔軟性の高いソフトウェアで置き換えて、ハードウェアと同等のパフォーマンスを実現します（図 6）。

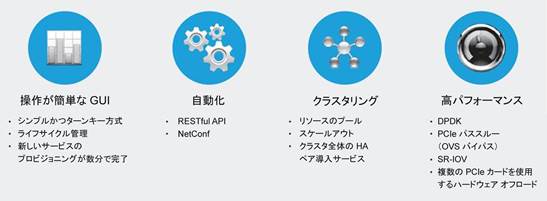

図 6. Cisco Cloud Services Platform 2100 の主な機能

主な機能

表 1 に、Cloud Services Platform 2100 の主な機能の概要を示します。

表 1. 主な機能

機能	利点
GUI	● インターフェイスはすぐに使用でき、シンプルで直観的です。 ● ここでは、GUIから基本的なライフサイクル管理をすぐに実行できます ● シスコまたはサードパーティのネットワーク仮想サービスを迅速にプロビジョニング・管理できます。 ● CLIも利用可能です。
REST API と NetConf	● ネットワークプロビジョニングを自動化することで、DevOpsやサーバチームのペースに合わせて導入できます。 ● 複数のノースバウンド管理およびオーケストレーションツールをサポートします。
クラスタリング	● 任意の数のノードに対して、リソースをプールします。 ● オンデマンドでのスケーリングが可能です。 ● リソース管理を自動化します。
オープン	● プラットフォーム上で、シスコまたはサードパーティの仮想サービスを実行します。 ● .iso、.ova、.qcow2のあらゆる Linux KVMイメージをサポートします。
PCI Express（PCIe）パススルーとシングルルート I/O 仮想化（SR-IOV）	● スループットが大幅に向上します。 ● 遅延を削減します。 ● データストリームの分離を強化します。
ネットワーキング	● 1 Gbps銅線。 ● 10 Gbps拡張版着脱可能小型フォームファクタ（SFP+）。 ● ポートチャネリング ● オンデバイスサービスチェーン向けの内部ネットワーキング。 ● 物理ポートを通じた外部ネットワーキング。 ● MacVTap。 ● PCIeパススルー。 ● SR-IOV。
Data Plane Development Kit（DPDK）	● x86プラットフォームでのパケット処理を高速化し、多数のネットワーク I/O処理を必要とするサービスのパフォーマンスを向上させます。 ● Cisco Cloud Services Router（CSR）1000V、Cisco Virtual Mobile Packet Corソフトウェア、Cisco IOS^® XRv 9000 Router（仮想ルータ）などの複数のシスコ仮想ネットワークサービスで DPDKが使用されています。 ● また、DPDKを使用するサードパーティのサービスも、プラットフォーム上で実行できます。

どの仮想サービスが実行できますか？

Cloud Services Platform 2100 は、ターンキー方式の使いやすい GUI ベースプラットフォームで、データセンターのネットワーク仮想サービスを実現します。アプライアンスとして提供されるため、必要に応じて仮想化サービスを迅速かつ簡単に導入できます。現在、Linux KVM をサポートするサービスが導入することができ、次のようなシスコのサービスがこれに含まれます。

● Cisco Cloud Services Router（CSR）1000V 仮想ルータ

● Cisco IOS XRv 9000 ルータ

● Cisco Virtual Adaptive Security Appliance（ASAv）

● Cisco Prime^™ Data Center Network Manager（DCNM）

● Cisco Virtual Network Analysis Module（vNAM）

● Cisco UCS^® Director（UCSD）

● Cisco Unified Computing System^™（Cisco UCS）ベアメタルエージェント（BMA）

● Cisco Nexus^® 1000V スイッチ環境向け Cisco Virtual Security Gateway（VSG）

● Cisco Nexus 1000V スイッチ環境向け Cisco Virtual Supervisor Module（VSM）

また、Cloud Services Platform 2100 では、アプリケーションファイアウォール、アプリケーション配信コントローラ、付加価値モビリティサービスなどのサードパーティベンダーのサービスもサポートされています。

Cisco Cloud Services Platform 2100 はどこで使用できますか？

Cloud Services Platform 2100 は、WAN のエッジや DMZ で使用できます。プール環境でルータ、モニタリングツール、WAN アクセラレーションツール、ファイアウォールを制御します。データセンターのコアでは、ロードバランシングやサーバファームに対するファイアウォールなどのノースサウスサービスを提供できます。サーバファームでは、ファイアウォールやモニタリングサービスなどのイーストウェストサービスを提供します（図 7）。

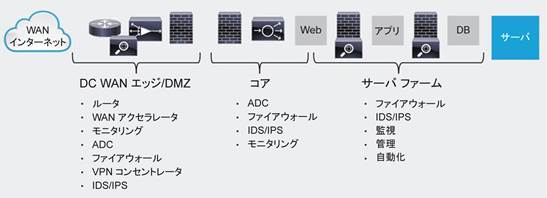

図 7. ネットワークにおける Cisco Cloud Services Platform 2100

製品仕様

表 2 に、Cloud Services Platform 2100 の仕様の概要を示します。

表 2. 製品仕様

項目	仕様
シャーシ	1 ラックユニット（1RU）サーバ
プロセッサ	2 X 2.40 GHz Intel^® Xeon^® プロセッサ E5-2630 v3、85 ワット（W）、8 コア、20-MB キャッシュ、DDR4、1866 MHz
メモリ	8 X 16-GB DDR4、2133-MHz RDIMM、PC4-17000、デュアルランク x4、1.2 V
ネットワーク I/O	● Intel i350 LAN on Motherboard（LOM）（2 X 1ギガビットイーサネット） ● Intel i350モジュラ LOM（mLOM）（4 X 1ギガビットイーサネット） ● Intel X520デュアルポート、10-Gbps SFP+アダプタ（PCIeスロット 2、ハーフハイトスロット）
PCIe スロット 1 （フルハイト）	今後の利用に備え、複数のハードウェアオフロードカードによって予約済み
ハードドライブ	4 X 1 テラバイト（TB）SAS 7200 rpm 2.5 インチハードディスクドライブ（HDD）ホットスワップ可能なフロントアクセス式ドライブ
RAID	Cisco 12 Gbps SAS モジュラ RAID コントローラ、RAID 10
Cisco Integrated Management Controller（IMC）	● 統合型ベースボード管理コントローラ（BMC） ● IPMI 2.0に準拠した管理および制御 ● 1 X 10/100/1000イーサネットアウトオブバンド管理インターフェイス X 1 ● 自動 Lights Out管理用の CLIおよび WebGUI管理ツール ● KVM
管理	GUI CLI REST API と NetConf Secure Shell Version 2（SSHv2） Syslog
Cisco FlexFlash	2 X 64 GB Secure Digital（SD）カード
内部 USB	16 GB USB フラッシュドライブ
レールキット	ボールベアリングレールキット
電源	1 X 770 W AC ホットプラグ可能電源：第 2 電源はオプション
前面パネルコネクタ	キーボード、ビデオ、モニタ（KVM）コンソールコネクタ X 1（USB X 2、VGA X 1、シリアルコネクタ X 1 を提供）
その他の背面コネクタ	その他のインターフェイス：VGA ビデオポート X 1、USB 3.0 ポート X 2、RJ45 シリアルポート X 1、ギガビットイーサネット管理ポート X 1
セキュリティ機能	トラステッドプラットフォームモジュール（TPM）は、情報を安全に格納できるプラットフォーム認証用チップ（マイクロコントローラ）です。アーティファクトとは、パスワード、証明書や暗号化キーなどを指します。TPM 1.2 SPI ベースのモジュールをサポート。
物理寸法（高さ X 幅 X 奥行）	1RU：4.3 X 42.9 X 75.8 cm（1.7 X 16.9 X 29.8 インチ）
温度（動作時）	5 to 35°C(41 to 95°F) 海抜 305 m ごとに最高温度が 1 °C 低下
温度（非動作時）（サーバの保管時または移送時）	-40 ～ 65 °C（-40 ～ 149 °F）
相対湿度（RH、結露なきこと）	10 ～ 90 %
高度（動作時）	0 ～ 10,000 フィート
高度（非動作時）（サーバの保管時または移送時）	0 ～ 40,000 フィート

システム要件

表 3 に、Cloud Services Platform 2100 のシステム要件を示します。

表 3. システム要件

項目	要件
ネットワーク仮想サービス	KVM ハイパーバイザ上でイメージの実行が可能（.iso、.ova、.qcow、.qcow2 の KVM イメージをサポート）
プラットフォームソフトウェア	Cloud Services Platform 2100 システムソフトウェア 1.0.0 以降

発注情報

購入方法については、シスコの「購入案内」のページを参照してください。ソフトウェアは Cisco Software Center からダウンロードできます。表 4 に発注情報を示します。

表 4. 発注情報

製品番号	製品説明
CSP-2100	Cloud Services Platform（CSP）2100

サービスとサポート

シスコは、データセンターへの Cloud Services Platform 2100 ソリューションの導入と最適化を成功させるために、各種サービスを用意しています。シスコの革新的なサービスは、運用効率の向上とデータセンターネットワークの改善を目的として、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供されます。シスコアドバンスドサービスは、アーキテクチャ主導型のアプローチによってデータセンターインフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet^™ サービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスでき、ミッションクリティカルな問題を解決できます。シスコのサービスは、ネットワークライフサイクル全体にわたって最大限に投資を保護し、ネットワーク運用の最適化、移行のサポート、IT 能力の強化を実現します。詳細については、http://www.cisco.com/go/services/jp を参照してください。

目標の達成を支援するシスコキャピタルファイナンスプログラム

Cisco Capital^® ファイナンスは、目標を達成して競争力を維持するために必要なテクノロジーのご購入をお手伝いします。Cisco Capital ファイナンスは、設備投資（CapEx）の削減、貴社の成長の促進、および投資金額と投資回収率（ROI）の最適化に役立ちます。Ciaco Capital ファイナンスプログラムにより、ハードウェア、ソフトウェア、サービス、および補完的なサードパーティ製機器を柔軟に導入できます。支払いが統一されるため、予想外の支払いが発生することもありません。Cisco Capital ファイナンスは、世界 100 ヵ国以上でご利用いただけます。詳細はこちら
