Cisco® Catalyst IE3400 Heavy Duty シリーズは、最も要求の厳しい産業環境でネットワークベースのセキュリティ、セグメンテーション、可視性を強化するように設計された、シスコの次世代 IP67 対応スイッチング プラットフォームです。Cisco Catalyst IE3400 Heavy Duty シリーズ スイッチは、インテントベース ネットワークのパワーを最も過酷な Internet of ThingsIoT)エッジに拡張します。

製品概要

Cisco Catalyst IE3400 Heavy Duty シリーズ スイッチは、埃や水にさらされる環境で Cisco Catalyst IE3400 高耐久性シリーズと同様の高度な機能を提供します。これらのスイッチは、816、または 24 ファストイーサネット(D-coded)またはギガビットイーサネット(X-codedM12 インターフェイスで使用できます。スイッチは、壁面に取り付けて、設置キャビネットなしで導入できます。

IE3400 Heavy Duty シリーズ スイッチは Cisco IOS XE を搭載しています。Cisco IOS XE は、セキュリティ機能が組み込まれた信頼できる次世代オペレーティングシステムで、セキュアブート機能、イメージ署名機能、Cisco Trust Anchor モジュールを備えています。また、Cisco IOS XE は、オープン API およびデータモデルを備えた API 主導型の構成になっています。

Cisco IE3400 Heavy Duty シリーズは、Cisco Catalyst Center などの強力なツールで管理できます。また、WebUI という、全面的に再設計された使いやすい最新の GUI ツールを使用して簡単に設定できます。また、プラットフォームでは Flexible NetFlow がサポートされるため、Cisco Stealthwatch を使用してトラフィックパターンや攻撃分析をリアルタイムで把握できます。

Cisco Catalyst IE3400 Heavy Duty シリーズは、IOx アプリケーションを実行するためのエッジコンピューティング機能を提供し、スイッチングパフォーマンスに影響を与えることなく、OT ネットワークで新しい機能を実現します。Cisco Cyber Vision を選択して、接続された産業アセットの可視性を向上させるか、セキュアな機器アクセスを使用して大規模な産業アセットへのセキュアなゼロトラスト ネットワーク アクセス(ZTNA)を提供します。

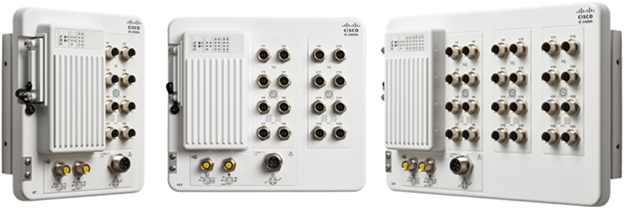

Front of IE-3400H-8T, IE-3400H-16T & IE-3400H-24T (from left to right)

図 1.

IE-3400H-8TIE-3400H-16T、および IE-3400H-24T の前面(左から右)

機能と利点

表 1.                    IE3400H の機能とメリット

機能

利点

堅牢な設計と業界標準への準拠

最も要求の厳しい環境で、作業を行う場所の近くにスイッチを取り付けます。

  IP66/IP67 基準の防塵および防水を提供します。
  振動、衝撃、サージ、電気ノイズ、および極端な温度
-40 75 ° C -40 167 °F ))に対応できるように強化されています。
  産業オートメーション規格に準拠。EtherNet/IP Common Industrial Protocol CIP )をサポートしています。
  遠隔監視制御および情報取得(SCADA )プロトコル分類 - Generic Object-Oriented Substation Events GOOSE )メッセージング、Modbus TCP/IP をサポートしています。

高度なネットワークベースのセキュリティ

シスコの妥協のないセキュリティ機能セットで、次のような安全性を実感してください。

  フローおよび脅威の可視性を強化する Flexible NetFlow
  Cisco TrustSec ® ソフトウェア定義セグメンテーションでは、産業用デバイスをセグメント化し、各セグメントにセキュリティポリシーを定義できます。デバイスが必要なリソースとアプリケーションにのみアクセスできるようにし、脅威が検出されたときにセグメントを分離して攻撃の拡散を回避します。
  Advanced Encryption Standard AES -256 のサポートによる高度なセキュリティと、強力な MACsec 256 ビット暗号化アルゴリズムが全モデルで使用可能です。
  ハードウェアをアンカーとするセキュアブートおよび Secure Unique Device Identification SUDI )によってプラグアンドプレイをサポートし、ハードウェアとソフトウェアのアイデンティティを確認します。

次世代のスイッチング機能とイノベーション

  Cisco Catalyst IE3x00 高耐久性シリーズと同じソフトウェアイメージで、スイッチング技術におけるシスコの最新のイノベーションにアクセスできます。
  8 16 、または 24 ファストイーサネット(M12 D-coded )ポートまたはギガビットイーサネット(M12 X-coded )ポートで使用できます。

柔軟な管理オプション

  Cisco Catalyst Center を使用して、インテントベース ネットワークの機能を拡張します。
  強力な産業ネットワークディレクタでネットワークを管理します。
  完全に再設計された、使いやすく、非常に直感的な、WebUI と呼ばれる最新の GUI を使用して、スイッチを簡単に設定できます。
  Cisco Stealthwatch を使用してトラフィックパターンや攻撃分析をリアルタイムで可視化できます

高度なデータプレーン機能

  Parallel Redundancy Protocol PRP 1
  SGT/SGACL による高度なセキュリティ

IPv6 対応ロゴ - IPv6 対応ロゴ認定

  IPv6 対応ロゴ認定
1 Parallel Redundancy Protocol PRP )は、一部のポート( 1/1 1/4 )でのみ利用できます。 PRP の単一インスタンスがサポートされています。

その他の製品の特長

     スワップドライブにより故障交換時の設定が不要で、迅速なリカバリを実現します。

     Precision Time ProtocolPTPIEEE 1588v2)は、サブマイクロ秒の精度で正確なクロック同期を提供します。

     NETCONFRESTCONFYANG などのモデル駆動型プログラマビリティのサポート。

     外部機器へのモニタリングとシグナリング用のアラーム I/O

     スイッチ操作用の単一電源(ミニ交換コネクタ)。

プラットフォームのサポート

表 2.                    製品の機能セット

製品ファミリ

サポートされているプラットフォーム

デフォルトの IOS-XE 機能セット

アップグレード可能先

IE3000

IE-3400H-8FT-E

IE-3400H-16FT-E

IE-3400H-24FT -E

IE-3400H-8T-E

IE-3400H-16T-E

IE-3400H-24T-E

Network Essentials

Network Advantage

IE3000

IE-3400H-8FT-A

IE-3400H-16FT-A

IE-3400H-24FT -A

IE-3400H-8T-A

IE-3400H-16T-A

IE-3400H-24T-A

Network Advantage

該当なし

表 3.                    ハードウェア構成

製品 ID

合計 M12 ポート数

10/100 ファストイーサネット(D-code)ポート

10/100/1000 ギガビットイーサネット(X-code)ポート

IE-3400H-8FT-E

8

8



IE-3400H-8FT-A

8

8



IE-3400H-8T-E

8



8

IE-3400H-8T-A

8



8

IE-3400H-16FT-E

16

16



IE-3400H-16FT-A

16

16



IE-3400H-16T-E

16



16

IE-3400H-16T-A

16



16

IE-3400H-24FT-E

24

24



IE-3400H-24FT-A

24

24



IE-3400H-24T-E

24



24

IE-3400H-24T-A

24



24

表 4.                    ハードウェア仕様

ハードウェア仕様

IE-3400H-8FT

IE-3400H-8T

IE-3400H-16FT

IE-3400H-16T

IE-3400H-24FT

IE-3400H-24T

リムーバブルストレージ

SD カード1

SD カード1

SD カード1

SD カード1

SD カード1

SD カード1

アラーム23

1 つのアラーム出力リレー、つのアラーム入力

1 つのアラーム出力リレー、つのアラーム入力

1 つのアラーム出力リレー、つのアラーム入力

1 つのアラーム出力リレー、つのアラーム入力

1 つのアラーム出力リレー、つのアラーム入力

1 つのアラーム出力リレー、つのアラーム入力

コンソールポート2

1

1

1

1

1

1

電源入力

ミニチェンジ(単一電源)

ミニチェンジ(単一電源)

ミニチェンジ(単一電源)

ミニチェンジ(単一電源)

ミニチェンジ(単一電源)

ミニチェンジ(単一電源)

1 SD カードはオプションで、デフォルトではスイッチに付属していません。
2 M12 A-coded 5 ピンコネクタを使用。
3 最大リレー定格:1A 24VDC 0.5A 48VDC

表 5.                    物理構成

物理仕様

IE-3400H-8FT

IE-3400H-8T

IE-3400H-16FT

IE-3400H-16T

IE-3400H-24FT

IE-3400H-24T

寸法(高さ X  X 奥行)

9.58 X 7.90 X 3.15 インチ

24.33 x 20.07 x 8.00 cm

9.58 X 7.90 X 3.15 インチ

24.33 x 20.07 x 8.00 cm

9.58 X 10.90 X 3.15 インチ

24.33 x 27.69 x 8.00 cm

9.58 X 10.90 X 3.15 インチ

24.33 x 27.69 x 8.00 cm

9.58 X 13.90 X 3.15 インチ

24.33 x 35.31 x 8.00 cm

9.58 X 13.90 X 3.15 インチ

24.33 x 35.31 x 8.00 cm

重量(取り付けブラケットを含む)

8.45 ポンド

3.83 kg

8.45 ポンド

3.83 kg

11.25 ポンド

5.10 kg

11.25 ポンド

5.10 kg

13.90 ポンド

6.30 kg

13.90 ポンド

6.30 kg

取り付け

壁面取り付け

壁面取り付け

壁面取り付け

壁面取り付け

壁面取り付け

壁面取り付け

表 6.                    パフォーマンスと拡張性の特徴

リソース

IE-3400H-8FTIE-3400H-8TIE-3400H-16FTIE-3400H-16TIE-3400H-24FTIE-3400H-24T

転送レート

すべてのポートおよびすべてのパケットサイズのラインレート

キューの数

8

ユニキャスト MAC アドレス

8000

IGMP マルチキャストグループ

1000

VLAN

256

IPv4 間接ルート数1

2000

IPv6 間接ルート数1

512

スパニング ツリー プロトコル インスタンス

128

アクセス コントロール エントリ(PACL

3024

DRAM

4 GB

フラッシュ(ユーザーがアクセス可能)

1.5 GB

SD カードの容量2

4 GB

ジャンボフレーム

2000 バイト

1 Network Advantage ライセンスでサポート
2 SD カードはオプションで、デフォルトではスイッチに付属していません。

表 7.                    電源仕様

電源仕様

IE-3400H-8FT

IE-3400H-16FT

IE-3400H-24FT

IE-3400H-8T

IE-3400H-16T

IE-3400H-24T

入力電圧範囲(絶対値)

9.6 60VDC

9.6 60VDC

9.6 60VDC

9.6 60VDC

9.6 60VDC

9.6 60VDC

入力電流 @9.6V/60V

3.0A/0.51A

4.0A/0.65A

4.6A/0.75A

3.2A/0.54A

4.4A/0.71A

5.1A/0.83A

消費電力 @9.6V/60V

28.8W/30.6W

38.4W/39.0W

44.2W/45.0W

30.4W/32.2W

41.6W/42.3W

49.0W/49.8W

表 8.                    電源オプション

製品 ID

説明

PWR-IE160W-67-DC=

IP67 保護等級 PoE DC-DC 電源、入力:18 60V、出力:54 V3.1A(最大 160W

表 9.                    Network Essentials および Advantage パッケージの機能

機能

Network Essentials(デフォルト)

Network Advantage

レイヤ 2 スイッチング

IEEE 802.1802.3 標準、Network Time ProtocolNTP)、Unidirectional Link Detection ProtocolUDLD)、Cisco Discovery ProtocolLink Layer Discovery ProtocolLLDP)、ユニキャスト MAC フィルタ、VLAN トランクプロトコル(VTPv2 および v3EtherChannel、音声 VLANQ-in-Q トンネリング、VLAN 単位スパニングツリー(PVST +)、Multiple Spanning Tree ProtocolMSTP)、Rapid Spanning Tree ProtocolRSTP

対応

対応

レイヤ 2 マルチキャスト

Internet Group Management ProtocolIGMPv1v2v3 スヌーピング、IGMP フィルタリング、IGMP クエリア

対応

対応

管理

WebUIMIBSmartPortSimple Network Management ProtocolSNMP)、Syslog、スイッチの検索、Dynamic Host Configuration ProtocolDHCP)サーバ、Switched Port AnalyzerSPAN)セッション、リモート SPANRSPAN)、フローベース SPANFSPAN)、簡単設定、NETCONFRESTCONF

対応

対応

セキュリティ

ポートセキュリティ、802.1xDynamic Host Configuration ProtocolDHCP)スヌーピング、ダイナミック ARP インスペクション、IP ソースガード、ゲスト VLANMAC 認証バイパス、802.1x マルチドメイン認証、ストーム制御 - ユニキャスト、マルチキャスト、ブロードキャスト、SCPSSHSNMPv3TACACS+RADIUS サーバー/クライアント、MAC アドレス通知、BPDU ガード、アクセスリスト(PACL/RACL/VACL)、SUDI 2099(セキュアな固有デバイス識別子)、フル Flexible NetFlowFnF)、MACsec-128FIPS 140-2

対応

対応

Quality of ServiceQoS

入力ポリシング、レート制限、出力キューイングおよびシェーピング、Auto QoS

対応

対応

IPv6

IPv6 ホストサポート、SNMP over IPv6HTTP/HTTPsover IPv6SNMP over IPv6Syslog over IPv6DHCPv6 リレーソース、DHCPv6 バルクリースクエリ(RFC 5460)、IPv6 ステートレス自動設定、SCP/SSHRadiusTACACS+NTP over IPv6IPv6 VRF 対応 BGPv6IPV6 ND キャッシュ失効時間設定、TFTP 向け IPv6 サポート、IPv6 DNS トランスポート、IPv6 QoSIPv6 FHS RA ガード、IPv6 FHS DHCPv6 ガード

対応

対応

レイヤ 3 ルーティング

VLAN 間ルーティング、スタティックルーティング

対応

対応

産業用イーサネット

CIP EtherNet/IPIEEE 1588 PTP v2Default および Power)、PROFINET

対応

対応

冗長性

Resilient Ethernet ProtocolREP)リング、高速 REPPROFINET-Multi Ring ProtocolMRP)リング、Parallel Redundancy ProtocolPRP1PTP over PRP

対応

対応

電力

Dying GaspSCADA プロトコル分類 - GOOSE メッセージング、Modbus TCP/IP

対応

対応

自動化

YANGNETCONFRESTCONF

対応

対応

産業用管理

1:1 スイッチ ネットワーク アドレス変換によるレイヤ 2 スイッチング(L2NAT2

対応

対応

IOx

コンテナ(ネイティブ Docker)、Cyber VisionSecure Equipment Access

対応

対応

IP ルーティングプロトコル

OSPFv4 および v6)、BGPv4 および v6)、ISISv4 および v6)、RIPv1 および v2)、EIGRPv4 および v6)、ポリシーベースルーティング(PBR)、VRRPv4 および v6)、HSRPv4 および v6

非対応

対応

高度なセキュリティ

Cisco TrustSec、セキュリティグループタグ(SGT)インラインタギングおよびセキュリティグループ ACLSGACL)、MACsec-256

非対応

対応

仮想化

Virtual Route ForwardingVRF-Lite

非対応

対応

IP MulticastIP マルチキャスト

PIM スパースモード(PIM-SM)、PIM デンスモード(PIM-DM)、PIM スパースデンスモード、MSDP、マルチキャストルーティング BSRIPv4/IPv6)、自動 RPIPv4)、組み込み RPIPv6

非対応

対応

1 Parallel Redundancy Protocol PRP )は、一部のポート( 1/1 1/4 )でのみ利用できます。 PRP の単一インスタンスがサポートされています。
2 一部のポートでサポート(1/1 1/2

表 10.                 Cisco Catalyst Center Essentials および Advantage パッケージの特徴

機能

Cisco Catalyst Center Essentials

Cisco Catalyst Center Advantage

要素管理

ディスカバリ、トポロジ、インベントリ、ソフトウェアイメージの管理

対応

対応

基本的なアシュアランス

ヘルスダッシュボード:ネットワーク、クライアントモニタリング、スイッチおよび有線クライアントのヘルスモニターリング

対応

対応

アシュアランスと分析

コンプライアンス、カスタムレポート、デバイス 360 およびクライアント 360:詳細なトラブルシューティングのためのデバイスとクライアントの接続の表示

非対応

対応

基本的な自動化機能

Cisco ネットワーク プラグアンドプレイ アプリケーション

対応

対応

要素管理

パッチ/SMU

非対応

対応

SD-Access

ポリシーベースの自動化、有線クライアントのアシュアランス、IE3400 Heavy Duty シリーズは REP リングワークフロー内で SD-Access のポリシー拡張ノードとして機能可能

非対応

対応

産業用イーサネットスイッチの Cisco Catalyst Center ライセンスはアドオンまたはオプションで、必須ではありません。別途購入が必要です。ライセンスにはネットワーク階層機能は含まれません。Network Advantage ライセンスは、Cisco Catalyst Center Advantage ライセンスのスイッチの必須要件です。

表 11.                 適合規格仕様1

説明

仕様

ITE 安全規格と認定

UL/cUL リスト(UL/CSA 60950-1

UL/cUL リスト(UL/CSA 62368-1

CB to IEC 60950-1(国別の変更事項をすべて含む)

CB to IEC 62368-1(国別の変更事項をすべて含む)

ICE および製造安全規格と認定

UL/cUL リスト(UL/CSA 61010-2-201

防水および防塵基準/等級

IEC 60529IP66/IP67

UL 50E、タイプ 4X 定格

UL/CSA/EN/IEC 60950-22 屋外定格

産業用オートメーション制御システム

IEC 62443-4-1

IEC 62443-4-2

EMC 防止規格およびイミュニティ適合規格

エミッション(クラス A):

FCC 47 CFR Part 15 subpart B

ICES-003

EN 55011

EN 55032/CISPR 32

AS/NZS CISPR 32

CNS13438

イミュニティ:

EN55024/CISPR 24

AS/NZS CISPR 24

衝撃および振動

IEC 60068-2-6 振動:IEC 60068-2-6IEC 255 21.1 クラス 1 振動試験

IEC 60068-2-27(衝撃)

IEC 60068-2-31(衝撃)

IEC 60068-2-32(衝撃)

IEC 60068-2-64(振動)

業界規格

EN 61000-6-1 軽工業環境におけるイミュニティ規格

EN 61000-6-2 工業環境におけるイミュニティ規格

EN 61000-6-4 工業環境の排出基準

EN 61326-1 産業制御

ODVA 産業用 EtherNet/IP

PROFINET 認定

AREMA C および S セクション 1119

自動車

UN ECE R102

E マーク認定2

鉄道

EN50155:2021(条項 13.4.1-613.4.913.4.1013.4.132

EN50121-3-2:20212

EN50121-4:20212

EN61373:20102

EN50124-1:20172

AREMA C&S マニュアル: 20222

EN50153:2020 条項 8.32

EN45545-23

腐食試験

IEC 60068-2-52 塩水噴霧試験

IEC 60068-2-60 混合ガス流腐食

湿度

IEC 60068 -2-3

IEC 60068-2-30

相対湿度:5 95%(結露しないこと)

動作温度、環境、信頼性

-40 +75 °C-40 167F)(エアーフローあり)、200 LFM エアーフロー

-40 +70 °C-40 158F)、40 LFM エアーフロー

-40 +60 °C-40 140F)、0 LFM エアーフロー

-40 +85 °C-40 185F)(16 時間、+85 °C までテスト済みのタイプ)

IEC 60068-2-1

IEC 60068-2-2

高度:最大 4,200 m13,800 フィート)

保管温度

-40 +85 °C-40 +185F

IEC 60068-2-14

高度:最大 4,200 m13,800 フィート)

1 安全認定電力および温度定格の詳細については、ハードウェア設置ガイドを参照してください。
2 認定は、ギガビット イーサネット SKU にのみ適用されます。
3 IE-3400H-8T-E IE-3400H-8T-A IE-3400H-16T-E IE-3400H-16T-A IE-3400H-24T-E IE-3400H-24T-A に適用されます。

表 12.                 MTBF(平均故障間隔)情報

製品の詳細

MTBF(時間)

IE-3400H-8FT

566,908

IE-3400H-16FT

489,458

IE-3400H-24FT

439,475

IE-3400H-8T

566,908

IE-3400H-16T

489,458

IE-3400H-24T

439,475

表 13.                 業界規格

説明

仕様

IEEE 標準規格

IEEE 802.1D MAC ブリッジ、STP

IEEE 802.1p レイヤ 2 での CoS による優先順位付け

IEEE 802.1Q VLAN

IEEE 802.1s MSTP

IEEE 802.1w RSTP

IEEE 802.1x ポートアクセス認証

IEEE 802.1AB LLDP

IEEE 802.3ad Link Aggregation Control ProtocolLACP)

IEEE 1588v2 PTP

IEEE 802.3x 10BASE-T での全二重

IEEE 802.3 10BASE-T 仕様

IEEE 802.3u 100BASE-TX 仕様

IEEE 802.3ab 1000BASE-T 仕様

RFC 準拠

RFC 768UDP

RFC 783TFTP

RFC 791IPv4 プロトコル

RFC 792ICMP

RFC 793TCP

RFC 826ARP

RFC 854Telnet

RFC 959FTP

RFC 1157SNMPv1

RFC 19011902-1907 SNMPv2

RFC 2273 2275SNMPv3

RFC 2571SNMP 管理

RFC 1166IP アドレス

RFC 1256ICMP ルータ ディスカバリ

RFC 1305NTP

RFC 1492TACACS+

RFC 1493:ブリッジ MIB オブジェクト

RFC 1534DHCP および BOOTP 相互運用

RFC 1542:ブートストラップ プロトコル

RFC 1643:イーサネット インターフェイス MIB

RFC 1757RMON

RFC 2068HTTP

RFC 21312132DHCP

RFC 2236IGMP v2

RFC 3376IGMP v3

RFC 2474DiffServ による優先制御

RFC 3046DHCP リレー エージェント情報オプション

RFC 3580802.1x RADIUS

RFC 4250 4252SSH プロトコル

SNMP MIB オブジェクト

802.1X MIB

CISCO-DHCP-SNOOPING-MIB

CISCO-UDLDP-MIB

CISCO-ENVMON-MIB

CISCO-PRIVATE-VLAN-MIB

CISCO-PAE-MIB

Cisco-Port-QoS-MIB

CISCO-ERR-DISABLE-MIB

CISCO- PROCESS-MIB

LLDP-MIB

CiscoMACNotification-MIB

CISCO-CONFIG-COPY-MIB

LLDP-MED-MIB

Bridge-MIB

CISCO-CAR-MIB

CISCO-LAG-MIB

CISCO-SYSLOG-MIB

CISCO-FTP-CLIENT-MIB

CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB

CISCO-VLAN-MEMBERSHIP-MIB

Cisco-REP-MIB

CISCO-PORT-STORM-CONTROL-MIB

CISCO-CDP-MIB

CISCO-IP-STAT-MIB

CISCO-LICENSE-MGMT-MIB

CISCO-STP-EXTN-MIB

CISCO-VTP-MIB

IEEE8023-LAG-MIB

SMON-MIB

CISCO-ACCESS-ENVMON-MIB

CISCO-CALLHOME-MIB

CISCO-CONFIG-MAN-MIB

CISCO-FLASH-MIB

CISCO-ENTITY-SENSOR-MIB

IP-MIB

CISCO-PAGP-MIB

CISCO-IF-EXTENSION-MIB

CISCO-IMAGE-MIB

CISCO-MEMORY-POOL-MIB

CISCO-PING-MIB

SNMP-TARGET-EXT-MIB

IF_MIB

ENTITY-MIB

LLDP-EXT-PNO-MIB

NOTIFICATION-LOG-MIB

OLD-CISCO-CPU-MIB

ETHERLIKE-MIB

OLD-CISCO-SYSTEM-MIB

OLD-CISCO-MEMORY-MIB

RMON-MIB

SNMP-COMMUNITY-MIB

SNMP-FRAMEWORK-MIB

SNMP-PROXY-MIB

SNMP-MPD-MIB

SNMP-NOTIFICATION-MIB

SNMP-TARGET-MIB

SNMP-USM-MIB

CISCO-DATACOLLECTION-MIB

CISCO-CABLE-DIAG-MIB

CISCO -PORT-SECURITY-MIB

BULK_FILE_MIB

NAC-NAD-MIB

CISCO-ENTITY-ALARAM-MIB

SNMP-VIEW-BASED-ACM-MIB

CISCO-MAC-AUTH-BYPASS-MIB

CISCO-AUTH-FRAMEWORK-MIB

CISCO-BRIDGE-Ext-MIB

SNMPv2-MIB

CISCO-ENTITY-VENDORTYPE-OID-MIB

CISCO-PRODUCTS-MIB

IP-FORWARD-MIB

BGP-CISCO-BGP-MIBv2

発注情報

表 14.                 構成情報

製品 ID

説明

IE-3400H-8FT-E

Catalyst IE3400 Heavy Duty8 個の FE M12 インターフェイス、IP67Network Essentials 付き

IE-3400H-16FT-E

Catalyst IE3400 Heavy Duty16 個の FE M12 インターフェイス、IP67Network Essentials 付き

IE-3400H-24FT-E

Catalyst IE3400 Heavy Duty24 個の FE M12 インターフェイス、IP67Network Essentials 付き

IE-3400H-8FT-A

Catalyst IE3400 Heavy Duty8 個の FE M12 インターフェイス、IP67Network Advantage 付き

IE-3400H-16FT-A

Catalyst IE3400 Heavy Duty16 個の FE M12 インターフェイス、IP67Network Advantage 付き

IE-3400H-24FT-A

Catalyst IE3400 Heavy Duty24 個の FE M12 インターフェイス、IP67Network Advantage 付き

IE-3400H-8T-E

Catalyst IE3400 Heavy Duty8 個の GE M12 インターフェイス、IP67Network Essentials 付き

IE-3400H-16T-E

Catalyst IE3400 Heavy Duty16 個の GE M12 インターフェイス、IP67Network Essentials 付き

IE-3400H-24T-E

Catalyst IE3400 Heavy Duty24 個の GE M12 インターフェイス、IP67Network Essentials 付き

IE-3400H-8T-A

Catalyst IE3400 Heavy Duty8 個の GE M12 インターフェイス、IP67Network Advantage 付き

IE-3400H-16T-A

Catalyst IE3400 Heavy Duty16 個の GE M12 インターフェイス、IP67Network Advantage 付き

IE-3400H-24T-A

Catalyst IE3400 Heavy Duty24 個の GE M12 インターフェイス、IP67Network Advantage 付き

PWR-IE160W-67-DC=

IP67 保護等級 DC-DC 電源

SD-IE-4GB

IE 4GB SD メモリカード

CAB-CONSOLE-M12=

Cisco Catalyst IE3400 Heavy Duty シリーズ スイッチ用 M12 および DB9F 付きコンソールケーブル(6 フィート)

IE3400H-NW-A=

IE3400 Heavy Duty シリーズ用 Cisco Network Advantage ライセンス

IE3400H-DNA-E

IE3400 Heavy Duty シリーズ用 Cisco Catalyst Center Essentials ライセンス

IE3400H-DNA-E-3Y

IE 3400 Cisco Catalyst Center Essentials 期間ライセンス(3 年)

IE3400H-DNA-E-5Y

IE 3400 Cisco Catalyst Center Essentials 期間ライセンス(5 年)

IE3400H-DNA-E-7Y

IE 3400 Cisco Catalyst Center Essentials 期間ライセンス(7 年)

IE3400H-DNA-A

IE3400 Heavy Duty シリーズ用 Cisco Catalyst Center Advantage ライセンス

IE3400H-DNA-A-3Y

IE 3400 Cisco Catalyst Center Advantage 期間ライセンス(3 年)

IE3400H-DNA-A-5Y

IE 3400 Cisco Catalyst Center Advantage 期間ライセンス(5 年)

IE3400H-DNA-A-7Y

IE 3400 Cisco Catalyst Center Advantage 期間ライセンス(7 年)

LIC-MRP-MGR-XE=

MRP リングマネージャライセンス

LIC-MRP-CLIENT-XE=

MRP リング クライアント ライセンス

* リリース IOS XE 17.7.1 以降では、MRP 機能ライセンスは必要ありません。IOS XE 17.7.1 リリースノート [ 英語] を参照してください。

コネクタとケーブル

表 15.                 コネクタとケーブル

タイプ

オプション

データケーブル数

  銅線 100Base-T M12 D-coded 4 ピンコネクタ
  銅線 GE M12 X-coded 8 ピンコネクタ

アラームケーブル

  M12 A-Coded 5 ピンコネクタ

コンソール ケーブル

  M12 A-Coded 5 ピンコネクタ

電源ケーブル

  IP67 スイッチ電源入力用電源コード、Mini-Chang A サイズ シングルエンド コード セット、4 極、メス - ピグテール、16 AWG PVC ケーブル。Molex 部品番号 130006-0737
  電源コード、IP67 スイッチ入力への IP67 電源出力:Mini-Change A サイズ ダブルエンド コード セット、4 極、オス - メス。16 AWG TPE ケーブル。Molex 部品番号 130010-0863
  AC-DC 電源用電源ケーブル、Mini-change A サイズ シングルエンド コード セット、電源コード、IP67 AC 電源入力、3 ピン、ピッグテールの一端メス型インサート、16 AWG PVC ケーブル、Molex 部品番号 130006-2419
  電源コード、IP67 DC 電源入力:入力 DC コネクタ用に開く 2 極メス型電源コード

保証情報

すべての Cisco Catalyst IE3400 Heavy Duty シリーズ スイッチには、5 年間の制限付きハードウェア保証があります。詳細については、https://www.cisco.com/c/en/us/products/warranties/warranty-doc-c99-740591.html [英語] を参照してください。

シスコの環境保全への取り組み

シスコの企業の社会的責任CSR)レポートの「環境保全」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境保全ポリシーとイニシアチブを掲載しています。

次の表に、環境保全に関する主要なトピック(CSR レポートの「環境保全」セクションに記載)への参照リンクを示します。

持続可能性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

シスコおよびパートナーの提供サービス

https://www.cisco.com/web/services

詳細情報

インテントベース ネットワーキングのパワーを利用した最も過酷な IoT エッジのセキュリティ

要求の厳しい環境で、導入と管理が容易なセキュリティ機能を使用して、マシン、デバイス、およびロボットを接続する必要がありますか。Cisco Catalyst IE3400 Heavy Duty シリーズ スイッチでこれを実現できるようになりました。詳細については、https://www.cisco.com/go/ie3400h を参照してください。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください

文書の変更履歴

新規トピックまたは改訂されたトピック

説明箇所

日付

DNA Catalyst Center に名前変更

データシート全体

2023 10 19

AREMA を更新

11

2022 12 19

ハードウェア構成に新しい製品番号を追加、ソフトウェア仕様を更新。ギガビットイーサネット IE3400H の発注情報を追加

3691014

2020 1 24

読みやすさを向上させるためのマイナー更新、機能の追加/更新。

2369

2020 2 7







Learn more
