製品の概要

Cisco® ASR 9000 シリーズ 400G 1)および 200G モジュララインカードは高い柔軟性を備えたソリューションをお客様に提供します。Cisco ASR 9000 シリーズ アグリゲーション サービス ルータ(ASR 9000 シリーズ)の ラインカード上で、異なるイーサネットポートを組み合わせて使用できます。これらのモジュララインカードには ASR 9000 シリーズ モジュラ ポート アダプタ(MPA)を搭載するベイが 2 つ(ベイ 0 およびベイ 1)あり、ネットワーク オペレータは、自社のネットワーク要件に最適なポート密度、速度、トランシーバを柔軟に選択できます。ASR 9000 シリーズ モジュラ ライン カードと MPA ポートフォリオにより、一貫した機能のサポート、多様なインターフェイスへの対応、最新技術の提供とともにお客様の投資保護に引き続き重点を置いています。MPA ポートフォリオに追加された最新の製品には、Cisco ASR 9000 シリーズ 20 ポート 10GE モジュラポートアダプタ、2 ポート 100GE モジュラポートアダプタ、1 ポート 100G および 2 ポート 100G モジュラポートアダプタ、および MACSec 対応 32 ポート 1GE モジュラポートアダプタがあります。

ASR 9000 シリーズでは、モジュラ ライン カードとモジュラ ポート アダプタを合わせて使用することで、ビデオ オン デマンド、インターネット プロトコル テレビ(IPTV)、ポイントツーポイント ビデオ、インターネット ビデオ、クラウドベース コンピューティングなど、お客様のアプリケーションを幅広くサポートできます。また、これらのライン カードは、経済的で拡張性と可用性に優れたラインレートのイーサネットサービスおよび IP/マルチプロトコル ラベル スイッチング(IP/MPLS)エッジサービスの提供にも活用できます。Cisco ASR 9000 シリーズのラインカードとルータは、拡張性に優れたキャリア イーサネットおよび IP/MPLS ネットワークの基盤となり、利益性の高い企業向けサービス、個人向けサービス、モバイルサービスを支援するように設計されています。

C78-735809-03_figure01

図 1.

Cisco ASR 9000 シリーズ 400G モジュララインカード

C78-735809-03_figure02

図 2.

Cisco ASR 9000 シリーズ 20 ポート 10G モジュラポートアダプタ

C78-735809-03_figure03

図 3.

Cisco ASR 9000 シリーズ 2 ポート 100G モジュラポートアダプタ

C78-735809-03_figure04

図 4.

Cisco ASR 9000 シリーズ 1 ポート 100G モジュラポートアダプタ

Related image, diagram or screenshot

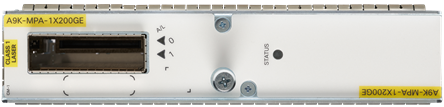

図 5.

Cisco ASR 9000 シリーズ 1 ポート 200G モジュラポートアダプタ

Related image, diagram or screenshot

図 6.

Cisco ASR 9000 シリーズ 32 ポート 1GE モジュラポートアダプタ

特長と利点

ASR 9000 シリーズ モジュラ ライン カードは、Cisco ASR 9922 ルータ、ASR 9912 ルータ、ASR 9910 ルータ、ASR 9906 ルータ、ASR 9904 ルータ、ASR 9010 ルータ、および ASR 9006 ルータと完全な互換性があります。

400G および 200G モジュララインカードは、異なるモジュラポートアダプタとの組み合わせ、または同一のモジュラポートアダプタを挿して使用できるため、お客様は ASR 9000 の各スロットをそれぞれのポート要件に合わせてカスタマイできます。たとえば、400G モジュララインカードの場合、20 ポート 10 ギガビットイーサネットのモジュラポートアダプタと、2 ポート 100 ギガビットイーサネットのモジュラポートアダプタを組み合わせて、1 スロットで合計 400 ギガビットの帯域を利用できます。200G モジュララインカードの場合、スロットあたり合計 200 ギガビットになるように、スロットごとに 2 つの 1 ポート 100 ギガビット イーサネット モジュラ ポート アダプタ、または単一の 2 ポート 100ギガビットイーサネットまたは単一の 20 ポート 10 ギガビット イーサネット モジュラ ポート アダプタを使用できます。200G および 400G モジュラカードは、すべての旧世代のポートアダプタと互換性があります。すべての機能に加えて、新しい 32 ポート 1 ギガビット イーサネット モジュラ ポート アダプタは、ホップバイホップおよび WAN MACSec 暗号化をサポートします。MACSecは、連邦、企業、クラウド、およびサービスプロバイダーのトランスポートネットワークにおける次世代の暗号化テクノロジーです。WAN MACSecは、パブリック キャリア イーサネット、光、DWDM/OTN トランスポートネットワーク上にシームレスに展開する機能を提供します。

Cisco ASR 9000 シリーズ 400G および 200G モジュララインカードは、レイヤ 2 およびレイヤ 3 のサービスおよび機能を同時にサポートします。これにより、1 つのラインカードをレイヤ 2 とレイヤ 3 のアプリケーションの多様な組み合わせに適用できます。また、導入コスト(CapEx)と運用コスト(OpEx)が軽減され、新しいサービスの開発や導入にかかる期間も短縮できます。シスコのモジュララインカードは、これまでの規模を大きく上回る高密度なサービス提供を実現し、ネットワーク資産を最大限に活用しながら、予測可能で管理されたトランスポートサービスを提供できます。

1 Cisco ASR 9000 シリーズ モジュラ ライン カードの機能と利点を示します。なお、実際の個別の機能とスケールは、使用するハードウェアおよびソフトウェアによって異なります。

表 1.                     Cisco ASR 9000 シリーズ モジュラ ライン カードの機能と利点

機能

利点

インターフェイスのサポート

プラグイン可能な 1 ギガビット Small Form-Factor PluggableSFP)、10 ギガビット(SFP+ および XFP)、40 ギガビットクアッド SFPQSFP)、100 ギガビット(CFP2-ER4/CPAK SR および LR)インターフェイス

1 つのラインカードでインターフェイスタイプを組み合わせて使用できる容量を提供(サポートされる着脱可能なインターフェイスの完全なリストについては、Cisco Optics 互換性マトリクス [英語] を参照してください)。

G.709 および Advanced FEC

G.709 標準によるトランスミッションレイヤの運用、管理、保守(OAM)。G.709 標準 FEC および Advanced FEC によるトランスミッションシステムのパフォーマンスの強化

スケーラブルな統合マルチサービスサポート

レイヤ 2 およびレイヤ 3 サービス

IPMPLS、イーサネット、レイヤ 2 VPNL2VPN)、およびレイヤ 3 VPNL3VPN)の統合サービス

先進的なモニタリング

キャリアクラスの OAM

NetFlowIEEE 802.1agIEEE 802.3ahITU Y.1731IP サービスレベル契約(IP SLA)、仮想回線接続検証(VCCV)、ping、トレースルート

キャリアグレード OS

Cisco IOS® XR ソフトウェア

キャリアコアおよびエッジでの実績のあるオペレーティングシステムとして、モジュラ性、パッチ適用性、高い拡張性と可用性を実現

レイヤ 2 暗号化

MACSec 暗号化

IEEE 802.1AE [1] 規格ベースのレイヤ 2 ホップバイホップ暗号化により、メディアアクセス非依存プロトコルに対してデータの機密性と完全性を確保

MACsec は、400G および 200G モジュララインカードで次の MPA で使用する場合のみサポートされます。*

  20 ポート 10 ギガビット モジュラ ポート アダプタ(A9K-MPA-20X10GE
  1 ポート 100 ギガビット モジュラ ポート アダプタ(A9K-MPA-1X100GE
  2 ポート 100 ギガビット モジュラ ポート アダプタ(A9K-MPA-2X100GE
  32 ポート 1 ギガビット モジュラ ポート アダプタ(A9K-MPA-32X1GE

* これらの MPA MACsec をサポートするための最小 XR SW 要件があることに注意してください。

ラインカードのタイプ

ASR 9000 シリーズ モジュラ ライン カードは、サービスエッジ用途とパケット転送用途の 2 種類があります。

     サービス エッジ用途のラインカードは、高度な Quality of ServiceQoS)を必要とするお客様向けに設計されています。

     パケット転送用途のラインカードは、基本的な QoS が求められるネットワーク向けに設計されています。

同一のシャーシ内に異なるタイプのラインカードを混在させることができます。

ラインカード単位に高度な機能を有効化する機能ライセンスもあります。このドキュメントの「ソフトウェアライセンス」の項を参照してください。

製品仕様

2 ASR 9000 シリーズ モジュラ ライン カードの製品仕様を示します。

表 2.                     製品仕様

説明

仕様

シャーシの互換性

Cisco ASR 9922991299109906990490109006 ルータと互換性があります。

ポート密度

400G モジュララインカードの場合、モジュララインカードあたり最大 2 つのモジュラポートアダプタをサポートします。

  40 ポート 10 G または 64 ポート 1 G インターフェイス
  4 ポート 40 G インターフェイス
  4 ポート 100 G インターフェイス

200G モジュララインカードでは、2 ポートの 100 ギガビット モジュラ ポート アダプタと 20 ポートの 10 ギガビット モジュラ ポート アダプタを除き、ラインカードごとに 2 つのモジュラポートアダプタがサポートされます。2 ポート 100 ギガビットおよび 20 ポート 10 ギガビットモジュラアダプタは、200G モジュララインカードのベイ 0 でのみサポートされます。このラインカードで達成可能なポート密度は次のとおりです。

  20 ポート 10 G または 64 ポート 1 G インターフェイス
  4 ポート 40 G インターフェイス
  2 ポート 100 G インターフェイス

イーサネット

  IEEE 802.3 準拠
  10 ギガビットイーサネット PHY モニタリング
  IEEE 802.x フロー制御
  全二重動作
  ポリシードロップ、オーバーサブスクリプション ドロップ、Cyclic Redundancy Check CRC; 巡回冗長検査)エラードロップ、パケットサイズ、ユニキャストパケット、マルチキャストパケット、およびブロードキャストパケット用のポート単位のバイトカウンタおよびパケットカウンタ

カード密度

システムあたりの最大ラインカード数

  Cisco ASR 9922 20
  Cisco ASR 9912 10
  Cisco ASR 9910 8
  Cisco ASR 9906 4
  Cisco ASR 9904 2
  Cisco ASR 9010 8
  Cisco ASR 9006 4

Options

各ラインカードは、サービスエッジ用ラインカード(高度な QoS)またはパケット転送用ラインカード(基本 QoS)のいずれかで利用可能

信頼性および可用性

システムに影響しない、ラインカードの活性挿抜(OIR)のサポート

ネットワーク機器建築基準(NEBS

Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。

  SR-3580 NEBS 基準レベル(レベル 3
  GR-1089-CORE NEBS EMC と安全性
  GR-63-CORE NEBS 物理保護

動作温度(公称)

5 40°C41 104°F

動作温度(短期間)

-5 55 °C23 131 °F

動作時湿度(公称)相対湿度

10 85%

保管温度

-40 70°C-40 158°F

ストレージの相対湿度

5 95%

注:乾燥空気 1 kg あたりの水分が 0.024 kg を超えないこと

動作時の高度

-60 4,000 m(最高 2,000 m IECENULCSA 60950 の要件に適合)

ETSI 標準

Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。

  EN 300 386 :電気通信ネットワーク機器(EMC
  ETSI 300 019 Storage クラス 1.1
  ETSI 300 019 Transportation クラス 2.3
  ETSI 300 019 Stationary Use クラス 3.1
  EN55022 情報技術機器(エミッション)
  EN55024 :情報技術機器(イミュニティ)
  EN50082-1/EN61000-6-1 :一般イミュニティ規格

EMC 規格

Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。

  FCC クラス A
  ICES 003 クラス A
  AS/NZS 3548 クラス A
  CISPR 22 EN55022 )クラス A
  VCCI クラス A
  BSMI クラス A
  IEC/EN 61000-3-2 :電源高調波
  IEC/EN 61000-3-3 :電圧変動およびフリッカ

耐性

Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。

  IEC/EN-61000-4-2 :静電気放電イミュニティ(8 kV 接触、15 kV 大気中)
  IEC/EN-61000-4-3 :放射電磁界イミュニティ(10 V/m
  IEC/EN-61000-4-4 :電気的高速過渡イミュニティ(2 kV 電力、1 kV シグナル)
  IEC/EN-61000-4-5 :サージ AC ポート(4 kV CM 2 kV DM
  IEC/EN-61000-4-5 :シグナルポート(1 kV
  IEC/EN-61000-4-5 :サージ DC ポート(1 kV
  IEC/EN-61000-4-6 :伝導妨害に対するイミュニティ(10 Vrms
  IEC/EN-61000-4-8 :電源周波数磁界イミュニティ(30 A/m
  IEC/EN61000-4-11 :電圧ディップ、瞬断、および電圧変異

安全性

Cisco ASR 9000 シリーズルータは、次の要件を満たす設計となっています。

  UL/CSA/IEC/EN 60950-1
  IEC/EN 60825 レーザーの安全性
  ACA TS001
  AS/NZS 60950
  FDA :米国連邦規則のレーザーに関する安全基準
1 「短期間」とは、連続 96 時間以内で、1 年間で合計 15 日以内の期間を指します(1 年あたり合計 360 時間以内、かつ 1 年間の発生回数が 15 回以下になる数値)。

寸法と重量

3 に、ASR 9000 シリーズ モジュラ ライン カードおよびモジュラ ポート アダプタ(製品番号で表示)の物理的な寸法とそれぞれの重量を示します。

表 3.                     物理寸法

部品番号

形状

重量

A9K-MOD400-SE

36.83 W X 4.37 H X 61.60 L cm14.5 W X 1.72 H X 24.25 L インチ)(イジェクト レバーを含む)

21 ポンド(9.5 kg

A9K-MOD400-TR

36.83 W X 4.37 H X 61.60 L cm14.5 W X 1.72 H X 24.25 L インチ)(イジェクト レバーを含む)

21 ポンド(9.5 kg

A9K-MOD200-SE

36.83 W X 4.37 H X 61.60 L cm14.5 W X 1.72 H X 24.25 L インチ)(イジェクト レバーを含む)

8.62 kg19ポンド)

A9K-MOD200-TR

36.83 W X 4.37 H X 61.60 L cm14.5 W X 1.72 H X 24.25 L インチ)(イジェクト レバーを含む)

8.62 kg19ポンド)

A9K-MPA-20X10GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

1.00 kg35.2 オンス)

A9K-MPA-1X200GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

1.09 kg38.4 オンス)

A9K-MPA-2X100GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

1.09 kg38.4 オンス)

A9K-MPA-1X100GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

0.91 kg32.4 オンス)

A9K-MPA-32X1GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

0.93 kg32.8オンス)

A9K-MPA-20X1GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

0.96 kg34 オンス)

A9K-MPA-2X10GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

0.79 kg28 オンス)

A9K-MPA-4X10GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

0.87 kg31 オンス)

A9K-MPA-8X10GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

0.79 kg28 オンス)

A9K-MPA-1X40GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

0.74 kg26 オンス)

A9K-MPA-2X40GE

16.18 W X 3.45 H X 17.01 L cm6.37 W X 1.36 H X 6.70 L インチ)

16.18 W X 3.45 H X 21.08 L cm6.37 W X 1.36 H X 8.30 L インチ)(イジェクト レバーを含む)

0.79 kg28 オンス)

発注情報

ASR 9000 シリーズ 400G および 200G モジュララインカードは、柔軟な消費モデル(FCM)と従来のビジネスモデルの 2 つの商用モデルで注文できます。

柔軟な消費モデルには「成長に応じて拡張」(Play-as-you-grow)できる構造が組み込まれているため、初期のスタートアップ コストを削減でき、その後は必要に応じてキャパシティを追加できます。ソフトウェアのサブスクリプションにより、機能をアップグレードできるため、初回購入時のソフトウェアの価値に対する支払いを延期できます。

4 に、ASR 9000 シリーズ 400G および 200G モジュララインカード(柔軟な消費モデル)の発注情報を示します。

表 4.                     ASR 9000 シリーズ 400G および 200G モジュララインカード(柔軟な消費モデル)の発注情報

製品番号

機能の説明

ハードウェア:ラインカード

A9K-MOD400-FC

ASR 9000 モジュラ 400GE 柔軟な消費モデルラインカード

A9K-MOD200-FC

ASR 9000 モジュラ 200G 柔軟な消費モデルラインカード

ハードウェア:モジュラポートアダプタ

A9K-MPA-1X200GE

ASR 9000 1 ポート 200GE モジュラポートアダプタ

A9K-MPA-2X100GE

ASR 9000 2 ポート 100 ギガビットイーサネットのモジュラポートアダプタ、CFP2 または CPAK トランシーバが必要

A9K-MPA-1X100GE

ASR 9000 1 ポート 100 ギガビットイーサネットのモジュラポートアダプタ、CFP2 または CPAK トランシーバが必要

A9K-MPA-2X40GE

ASR 9000 2 ポート 40 ギガビットイーサネットのモジュラポートアダプタ、QSFP トランシーバが必要

A9K-MPA-1X40GE

ASR 9000 1 ポート 40 ギガビットイーサネットのモジュラポートアダプタ、QSFP トランシーバが必要

A9K-MPA-20X10GE

ASR 9000 20 ポート 10 ギガビットイーサネットのモジュラポートアダプタ、SFP+ トランシーバが必要

A9K-MPA-8X10GE

ASR 9000 8 ポート 10 ギガビットイーサネットのモジュラポートアダプタ、SFP+ トランシーバが必要

A9K-MPA-4X10GE

ASR 9000 4 ポート 10 ギガビットイーサネットのモジュラポートアダプタ、XFP トランシーバが必要

A9K-MPA-2X10GE

ASR 9000 2 ポート 10 ギガビットイーサネットのモジュラポートアダプタ、XFP トランシーバが必要

A9K-MPA-32X1GE

ASR 9000 32 ポート 1 ギガビットイーサネットの MACSec 対応モジュラポートアダプタ、cSFP または SFP トランシーバが必要

A9K-MPA-20X1GE

ASR 9000 20 ポート 1 ギガビットイーサネットのモジュラポートアダプタ、SFP トランシーバが必要

ソフトウェア RTU ライセンス

ESS-ED-100G-RTU1

Edge Essentials ソフトウェア RTU ライセンス(100G 単位)

ADV-ED-100G-RTU1

Edge Advantage w/o Essentials ソフトウェア RTU ライセンス(100G 単位)

ADN-ED-100G-RTU1

Edge Advantage w/ Essentials ソフトウェア RTU ライセンス(100G 単位)

Subscriptions

ESS-ED-100G-SIA5

Edge Essentials SIA100G あたり 60 120 ヵ月)

ESS-ED-100G-SIA3

Edge Essentials SIA100G あたり 36 59 ヵ月)

ADV-ED-100G-SIA5

Edge Advantage w/o Essentials SIA100G あたり 60 120 ヵ月)

ADV-ED-100G-SIA3

Edge Advantage w/o Essentials SIA100G あたり 36 59 ヵ月)

ADN-ED-100G-SIA5

Edge Advantage w/ Essentials SIA100G あたり 60 120 ヵ月)

ADN-ED-100G-SIA3

Edge Advantage w/ Essentials SIA100G あたり 36 59 ヵ月)

詳細については、『Cisco IOS XR Software Flexible Consumption Model Data Sheet』を参照してください。

5 に、ASR 9000 シリーズ 400G および 200G モジュララインカード(従来のビジネスモデル)の発注情報を示します。オプションのラインカードごとの機能ライセンスを使用して、高度な機能を有効にできます。レイヤ 3 VPN ライセンスを使用すると、ラインカード単位で VPN ルーティングおよび転送(VRF)インスタンスへのアクセスが可能になります。レイヤ 3 VPN ライセンスには、最大 8 つの VRF インスタンスをサポートするインフラストラクチャ VRF ライセンスと、フルスケールの VRF インスタンスをサポートするアドバンスド IP ライセンスが含まれます。

シスコモジュララインカードにはサービスエッジ用とパケット転送用の 2 種類のライン カードがあります。オプションのラインカード単位の機能ライセンスを使用することで、高度な機能を有効にできます。レイヤ 3 VPN ライセンスを使用すると、ラインカード単位で VPN ルーティングおよび転送(VRF)インスタンスへのアクセスが可能になります。レイヤ 3 VPN ライセンスには、最大 8 つの VRF インスタンスをサポートするインフラストラクチャ VRF ライセンスと、フルスケールの VRF インスタンスをサポートするアドバンスド IP ライセンスが含まれます。アドバンスド光ライセンスでは、ライン カード単位で高密度波長分割多重(DWDM)システム用の G.709 FEC の機能を有効化できます。アドバンスド ビデオ ライセンスでは、ラインカード単位でインライン ビデオ モニタリング機能を有効化できます。

表 5.                     ASR 9000 シリーズ 400G および 200G モジュララインカード(従来のビジネスモデル)の発注情報

製品番号

機能の説明

ハードウェア:ラインカード

A9K-MOD400-SE

ASR 9000 400G モジュララインカード、サービスエッジ最適化、モジュラポートアダプタが必要

A9K-MOD400-TR

ASR 9000 400G モジュララインカード、パケット転送最適化、モジュラポートアダプタが必要

A9K-MOD200-SE

ASR 9000 200G モジュララインカード、サービスエッジ最適化、モジュラポートアダプタが必要

A9K-MOD200-TR

ASR 9000 200G モジュララインカード、パケット転送最適化、モジュラポートアダプタが必要

ハードウェア:モジュラポートアダプタ

A9K-MPA-1X200GE

ASR 9000 1 ポート 200GE モジュラポートアダプタ、CFP2-ER4 または CPAK トランシーバが必要

A9K-MPA-2X100GE

ASR 9000 2 ポート 100 ギガビットイーサネットのモジュラポートアダプタ、CFP2 または CPAK トランシーバが必要

A9K-MPA-1X100GE

ASR 9000 1 ポート 100 ギガビットイーサネットのモジュラポートアダプタ、CFP2 または CPAK トランシーバが必要

A9K-MPA-2X40GE

ASR 9000 2 ポート 40 ギガビットイーサネットのモジュラポートアダプタ、QSFP トランシーバが必要

A9K-MPA-1X40GE

ASR 9000 1 ポート 40 ギガビットイーサネットのモジュラポートアダプタ、QSFP トランシーバが必要

A9K-MPA-20X10GE

ASR 9000 20 ポート 10 ギガビットイーサネットのモジュラポートアダプタ、SFP+ トランシーバが必要

A9K-MPA-8X10GE

ASR 9000 8 ポート 10 ギガビットイーサネットのモジュラポートアダプタ、SFP+ トランシーバが必要

A9K-MPA-4X10GE

ASR 9000 4 ポート 10 ギガビットイーサネットのモジュラポートアダプタ、XFP トランシーバが必要

A9K-MPA-2X10GE

ASR 9000 2 ポート 10 ギガビットイーサネットのモジュラポートアダプタ、XFP トランシーバが必要

A9K-MPA-32X1GE

ASR 9000 32 ポート 1 ギガビットイーサネットの MACSec 対応モジュラポートアダプタ、cSFP または SFP トランシーバが必要

A9K-MPA-20X1GE

ASR 9000 20 ポート 1 ギガビットイーサネットのモジュラポートアダプタ、SFP トランシーバが必要

スマート ライセンス

S-A9K-400G-IVRF

4X100GE ラインカード用 ASR 9K スマートライセンス I-VRF

S-A9K-400G-AIP-SE

4X100GE SE ラインカード用 ASR 9K スマートライセンス L3 VPN

S-A9K-400G-AIP-TR

4X100GE TR ラインカード用 ASR 9K スマートライセンス L3 VPN

S-A9K-400G-CGN

4X100GE ASR 9K スマート ライセンス インライン CGv6 トランスフォーメーション

S-A9K-400G-OPTLIC

4X100GE ラインカード用 ASR 9K スマートライセンス Advanced Optical

S-A9K-200G-IVRF

MOD200 ラインカードで 8 つの VRF をアクティブ化する A9K スマートライセンス

S-A9K-200G-AIP-SE

MOD200 SE ラインカード上の L3VPN A9Kスマートライセンス

S-A9K-200G-AIP-TR

MOD200 TR ラインカード上の L3VPN A9Kスマートライセンス

S-A9K-200G-CGN

A9K スマートライセンス:MOD200 ラインカード用キャリアグレード NAT ライセンス

S-A9K-200G-OPT

A9Kスマートライセンス:MOD200 ラインカード用 Adv Optical ライセンス

S-A9K-MACSEC-10

ASR 9000 MACSEC 10G 使用権ライセンス

S-A9K-MACSEC-40

ASR 9000 MACSEC 40G 使用権ライセンス

S-A9K-MACSEC-100

ASR 9000 MACSEC 100G 使用権ライセンス

S-A9K-BNG-LIC-8K

ASR 9K スマートライセンス BNG 8K セッション

S-A9K-BNG-ADV-8K

高度な機能用 ASR 9K スマートライセンス BNG ライセンス

標準ライセンス

A9K-400G-IVRF

400G モジュララインカード単位で最大 8 つの VRF インスタンスをアクティブにするインフラストラクチャ VRF ライセンス

A9K-400G-AIP-SE

400G サービスエッジ用ラインカード単位でフルスケールの VRF インスタンスを有効化するアドバンスド IP ライセンス

A9K-400G-AIP-TR

TR ラインカード用 ASR 9000 4 ポート100GE アドバンスド IP ライセンス

A9K-400G-CGN-LIC

ASR 9000 4 ポート 100GE IPv6 インラインキャリアグレード NAT ライセンス

A9K-400G-OPT-LIC

400G モジュララインカード単位で G.709 FEC を有効化するアドバンスド光ライセンス

A9K-200G-IVRF

200G モジュララインカード単位で最大 8 つの VRF インスタンスをアクティブにするインフラストラクチャ VRF ライセンス

A9K-200G-AIP-SE

200G サービスエッジ用ラインカード単位でフルスケールの VRF インスタンスを有効化するアドバンスド IP ライセンス

A9K-200G-AIP-TR

200G パケット転送用ラインカード単位でフルスケールの VRF インスタンスを有効化するアドバンスド IP ライセンス

A9K-200G-CGN-LIC

ASR 9000 MOD200 IPv6 インラインキャリアグレード NAT ライセンス

A9K-200G-OPT-LIC

200G モジュララインカード単位で G.709 FEC を有効化するアドバンスド光ライセンス

A9K-MACSEC-10

ASR 9000 MACsec 10G 使用権ライセンス - PAK

A9K-MACSEC-40

ASR 9000 MACsec 40G 使用権ライセンス - PAK

A9K-MACSEC-100

ASR 9000 MACsec 100G 使用権ライセンス - PAK

A9K-BNG-LIC-8K

8,000 サブスクライバの BNG ライセンスユニット

ソフトウェアのダウンロード

Cisco IOS ソフトウェアは、Cisco Software Center からダウンロードできます。

Cisco ASR 9000 シリーズに対するシスコのサービス

シスコは、ライフサイクル サービス アプローチを通じて包括的なサポートを提供することにより、サービスプロバイダーのお客様が IP Next-Generation NetworkIP NGN)を効果的に導入、運用、最適化できるように支援します。Cisco ASR 9000 ルータ向けのシスコサービスは、実績ある手段により、確実なサービス展開を保証し、十分な投資回収率(ROI)、適切な運用効率、最適なパフォーマンス、および高可用性を実現します。これらのサービスは、Cisco ASR 9000 シリーズの導入や実装後のサポート向けに特別に開発されたもので、ベストプラクティスや優れたツール、プロセス、ラボ環境が含まれています。シスコサービスチームは、お客様固有の要求に対応し、お客様の収益源である既存のサービスを損なうことなく、新しいネットワークサービスを迅速に市場投入できるようにサポートします。

製品持続可能性

シスコの企業の社会的責任CSR)レポートの「環境保全」セクションでは、製品、ソリューション、運用、拡張運用、サプライチェーンに対する、シスコの環境保全ポリシーとイニシアチブを掲載しています。

次の表に、環境保全に関する主要なトピック(CSR レポートの「環境保全」セクションに記載)への参照リンクを示します。

持続可能性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。詳細はこちらをご覧ください


詳細情報

ASR 9000 シリーズ ルータの詳細については、https://www.cisco.com/c/en/us/td/docs/routers/asr9000/hardware/overview/guide/asr9kOVRGbk.html を参照してください。



文書の変更履歴

表 6.                     文書の変更履歴:

新規トピックまたは改訂されたトピック

説明箇所

日付

従来モデルと FCM モデルの両方の新しいライセンス SKU コンテンツを加えて発注情報セクションを更新。関連する機能と技術仕様をドキュメント全体で更新。

構成情報

2021 8 12







Learn more
