Cisco® 1000 シリーズ サービス統合型ルータ(ISR)と Cisco IOS® XE ソフトウェアにより、WAN、包括的なセキュリティ、有線およびワイヤレスアクセスが 1 つの高性能のプラットフォームで実現します。

Cisco 1000 シリーズ ISR は、小型フォームファクタおよび M2M の使用例と同様に、顧客宅内機器(CPE)として、企業の支社やサービスプロバイダーの管理型環境への導入に最適です。

注:      1000 シリーズ SKU のバリエーションは、多様な技術を使用するすべての地域で全種類を使用できるとは限りません(現地の CCW プライスリストをご確認ください)。

図 1.          Cisco 1000 シリーズ製品ファミリ

Related image, diagram or screenshot

Cisco IOS ソフトウェアのライセンスおよびパッケージ

ユニバーサル Cisco IOS XE イメージ

このプラットフォームには、すべての機能が含まれた Cisco IOS XE ユニバーサルイメージが 1 つ付属しています。ユニバーサルイメージ上のソフトウェアライセンスをアクティブにすることにより、高度な機能を利用できます。技術パッケージと機能ライセンスを、使用ライセンスを通じて有効にすることで、ソフトウェアの提供が簡単になり、新機能導入の運用コストを削減できます。

図 2.          使用可能テクノロジーライセンス数

Related image, diagram or screenshot

Cisco 1000 シリーズでは、主要な 4 つのテクノロジーライセンスが使用できます。これらのライセンスは、
シスコ ソフトウェア アクティベーション プロセスによって有効にできます。プロセスについては、https://www.cisco.com/c/en/us/products/ios-nx-os-software/ios-software-activation/index.html を参照してください。次のライセンスを使用できます。

·    IP Base:このテクノロジーパッケージがデフォルトです。

·    Application ExperienceAPP):このライセンスには、データとアプリケーション パフォーマンスの機能が含まれています。

·    SecuritySEC)または Security with No Payload EncryptionSEC-NPE):このライセンスには、ネットワーク インフラストラクチャのセキュリティに関する機能が含まれています。

·    IP SecurityIPSEC):このライセンスには、IP セキュリティのパフォーマンスを大幅に高める機能が含まれています。HSEC は強制(enforced)ライセンスです。

Cisco 1000 シリーズ ISR の購入方法

PID の名前:WWAN LTE Advanced Mobility について、「LTEEA」は EMEAR および北米、「LTELA」は APAC および LATAM に適用されます。

WLAN Wave 2 802.11ac Mobility の国別ドメインについては次を参照してください。https://www.cisco.com/c/dam/assets/prod/wireless/wireless-compliance-tool/index.html

1 は、DLS および LTE Advanced モデルの SKU を示しています。表 2 は、DSL および Wave 2 Wi-Fi モデルの SKU を示しています。表 3 は、DSLLTE Advanced、および Wave 2 Wi-Fi モデルの SKU を示しています。表 4 はライセンスの SKU、表 5 は製品番号とソフトウェアイメージ、表 6 はサポートされている Small Form-Factor PluggableSFP)モジュールを示します。

表 1.          Cisco 1100 シリーズ ISR DSL および LTE SKU

モデル

WAN

Wi-Fi

LAN スイッチ

統合型 USB 3.0
コンソール

プラガブル(着脱可能)モジュール

GE

GE/SFP コンボ

ADSL2/VDSL2+G.FAST、または G.SHDSL

LTE Advanced (CAT6)

LTE Adv. Pro (CAT18)

802.11 ac

GE

PoE または PoE+

C1101-4P

1

該当なし

該当なし

該当なし

該当なし

該当なし

4

該当なし

該当なし

対応(AUXなし)

CAT4 LTE
ドングル

C1109-2PLTEVZ
(注:日本での販売予定はございません)

1

該当なし

該当なし

該当なし

該当なし

該当なし

2

該当なし

該当なし

対応(AUXなし)

該当なし

P-LTE-VZ と同じ CAT4 テクノロジー

C1109-2PLTEUS
(注:日本での販売予定はございません)

1

該当なし

該当なし

該当なし

該当なし

該当なし

2

該当なし

該当なし

対応(AUXなし)

該当なし

P-LTE-US と同じ CAT4 テクノロジー

C1109-2PLTEGB(注:日本での販売予定はございません

1

該当なし

該当なし

該当なし

該当なし

該当なし

2

該当なし

該当なし

対応(AUXなし)

該当なし

P-LTE-GB と同じ CAT4 テクノロジー

C1109-4PLTE2P

1

該当なし

該当なし

Pluggable(着脱可能)技術により対応

該当なし

該当なし

4

該当なし

該当なし

対応

対応(CAT4/
CAT6)、デュアル Pluggable
スロット 0 の単一の P-1T
シリアル

C1111-8P
C1111X-8P 8GB メモリおよびフラッシュを装備)

1

1

該当なし

該当なし

該当なし

該当なし

8

4

2

対応

該当なし

C1111-4P

1

1

該当なし

該当なし

該当なし

該当なし

4

2

1

対応

該当なし

C1112-8P
注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex B

該当なし

該当なし

該当なし

8

4

2

対応

該当なし

C1113-8P注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

該当なし

該当なし

該当なし

8

4

2

対応

該当なし

C1113-8PM(注:日本での販売予定はございません)

該当なし

1

1 G.FAST (Annex M)

該当なし

該当なし

該当なし

8

4

2

対応

該当なし

C1116-4P注:日本での販売予定はございません)

該当なし

1

1 VA-DSL (Annex B/J)

該当なし

該当なし

該当なし

4

2

1

対応

該当なし

C1117-4P(注:日本での販売予定はございません)

該当なし

1

1 VA-DSL (Annex A)

該当なし

該当なし

該当なし

4

2

1

対応

該当なし

C1117-4PM(注:日本での販売予定はございません)

該当なし

1

1 VA-DSL (Annex M)

該当なし

該当なし

該当なし

4

2

1

対応

該当なし

C1101-4PLTEP

1

該当なし

該当なし

該当なし

該当なし

該当なし

4

該当なし

該当なし

対応(AUXなし)

対応(CAT4/
CAT6

C1111-8PLTEEA(注:日本での販売予定はございません)

1

1

該当なし

1 EMEAR および北米

該当なし

該当なし

8

4

2

対応

該当なし

C1111-8PLTELA

1

1

該当なし

1 LATAM および APAC

該当なし

該当なし

8

4

2

対応

該当なし

C1111-4PLTEEA(注:日本での販売予定はございません)

1

1

該当なし

1 EMEAR および北米

該当なし

該当なし

4

2

1

対応

該当なし

C1111-4PLTELA

1

1

該当なし

1 LATAM および APAC

該当なし

該当なし

4

2

1

対応

該当なし

C1112-8PLTEEA(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex B

1 EMEAR および北米

該当なし

該当なし

8

4

2

対応

該当なし

C1113-8PLTEEA(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

1 EMEAR および北米

該当なし

該当なし

8

4

2

対応

該当なし

C1113-8PLTELA注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

1 LATAM および APAC

該当なし

該当なし

8

4

2

対応

該当なし

C1113-8PMLTEEA(注:日本での販売予定はございません)

該当なし

1

1 G.FAST (Annex M)

1 EMEAR および北米

該当なし

該当なし

8

4

2

対応

該当なし

C1116-4PLTEEA(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+Annex B/J

1 EMEAR および北米

該当なし

該当なし

4

2

1

対応

該当なし

C1117-4PLTEEA(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+Annex A

1 EMEAR および北米

該当なし

該当なし

4

2

1

対応

該当なし

C1117-4PLTELA(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+Annex A

1 LATAM および APAC

該当なし

該当なし

4

2

1

対応

該当なし

C1117-4PMLTEEA(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/VDSL2+Annex M

1 EMEAR および北米

該当なし

該当なし

4

2

1

対応

該当なし

C1118-8P(注:日本での販売予定はございません)

該当なし

1

1 G.SHDSL

該当なし

該当なし

該当なし

4

2

1

対応

該当なし

C1121-4P

1

1

該当なし

該当なし

該当なし

該当なし

4

2

1

対応

CAT4 LTE ドングル

C1121-4PLTEP

1

1

該当なし

Pluggable(着脱可能)技術により対応

Pluggable(着脱可能)技術により対応

該当なし

4

2

1

対応

対応(すべて)

C1121-8P

C1121X-8P 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

該当なし

該当なし

該当なし

8

4

2

対応

CAT4 LTE
ドングル

C1121-8PLTEP

C1121X-8PLTEP 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

Pluggable(着脱可能)技術により対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

対応

対応(すべて)

C1126-8PLTEP(注:日本での販売予定はございません)

C1126X-8PLTEP 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

該当なし

1

1 ADSL2/VDSL2 + (Annex B/J)

Pluggable(着脱可能)技術により対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

対応

対応(すべて)

C1127-8PLTEP(注:日本での販売予定はございません)

C1127X-8PLTEP 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

該当なし

1

1 ADSL2/VDSL2 + (Annex A)

Pluggable(着脱可能)技術により対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

対応

対応(すべて)

C1127-8PMLTEP(注:日本での販売予定はございません)

C1127X-8PMLTEP 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

該当なし

1

1 ADSL2/VDSL2 + (Annex M)

Pluggable(着脱可能)技術により対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

対応

対応(すべて)

C1128-8PLTEP(注:日本での販売予定はございません)

該当なし

1

G. SHDL

Pluggable(着脱可能)技術により対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

対応

対応(すべて)

C1161-8P

C1161X-8P 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

該当なし

該当なし

該当なし

8

4

2

対応

CAT4 LTE
ドングル

C1161-8PLTEP

C1161X-8PLTEP 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

Pluggable(着脱可能)技術により対応

Pluggable(着脱可能)技術により
対応

該当なし

8

4

2

対応

対応(すべて)

表 2.          Cisco 1000 シリーズ ISR DSL および Wi-Fi SKU

モデル

WAN



Wi-Fi

LAN スイッチ

統合型 USB 3.0 コンソール

GE

GE/SFP コンボ

ADSL2/VDSL2+

LTE Advanced (CAT6)

LTE Adv. Pro (CAT18)

802.11 ac

GE

PoE または PoE+

C1111-8PWY*

1

1

該当なし

該当なし

該当なし

2 X 2 MIMO

8

4

2

対応

C1111-4PWX**

1

1

該当なし

該当なし

該当なし

2 X 2 MIMO

4

2

1

対応

C1112-8PWE(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex B

該当なし

該当なし

2 X 2 MIMO

8

4

2

対応

C1113-8PWA(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

該当なし

該当なし

2 X 2 MIMO

8

4

2

対応

C1113-8PWB(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

該当なし

該当なし

2 X 2 MIMO

8

4

2

対応

C1113-8PWE(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

該当なし

該当なし

2 X 2 MIMO

8

4

2

対応

C1113-8PWZ(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

該当なし

該当なし

2 X 2 MIMO

8

4

2

対応

C1113-8PMWE(注:日本での販売予定はございません)

該当なし

1

1 G.FAST (Annex M)

該当なし

該当なし

2 X 2 MIMO

8

4

2

対応

C1116-4PWE(注:日本での販売予定はございません)

1

1

1 ADSL2/VDSL2+ISDNAnnex B/J

該当なし

該当なし

2 X 2 MIMO

4

2

1

対応

C1117-4PWE(注:日本での販売予定はございません)

1

1

1 ADSL2/VDSL2+POTSAnnex A

該当なし

該当なし

2 X 2 MIMO

4

2

1

対応

C1117-4PWA(注:日本での販売予定はございません)

1

1

1 ADSL2/VDSL2+POTSAnnex A

該当なし

該当なし

2 X 2 MIMO

4

2

1

対応

C1117-4PWZ(注:日本での販売予定はございません)

1

1

1 ADSL2/VDSL2+POTSAnnex A

該当なし

該当なし

2 X 2 MIMO

4

2

1

対応

C1117-4PMWE(注:日本での販売予定はございません)

1

1

1 ADSL2/VDSL2+POTSAnnex M

該当なし

該当なし

2 X 2 MIMO

4

2

1

対応

* WiFi ドメイン WY Y = A B E F H N Q R S Z
** WiFi ドメイン WX X = A B D E F H N Q R Z
Cisco WLAN 国ごとのコンプライアンス検索

表 3.          Cisco 1000 シリーズ ISR LTEWi-F、および DSL SKU

モデル

WAN

Wi-Fi

LAN スイッチ

統合型 USB 3.0
コンソール

プラガブル(着脱可能)モジュール

GE

GE/SFP コンボ

ADSL2/VDSL2+

LTE Advanced (CAT6)

LTE
Adv. Pro (CAT18)

802.11 ac

GE

PoE または PoE+

C1109-4PLTE2PWZ***





該当なし

Pluggable(着脱可能)技術により対応

該当なし

2 X 2 MIMO

4

該当なし

該当なし

対応

対応(CAT4/CAT6
モジュール)、
デュアル Pluggable、スロット 0 の単一の
P-1T シリアル

C1111-8PLTEEAWX(注:日本での販売予定はございません)

1

1

該当なし

1 EMEAR および北米

該当なし

2 X 2 MIMO

8

4

2

対応

該当なし

C1111-8PLTELAWY**

1

1

該当なし

1 LATAM および APAC

該当なし

2 X 2 MIMO

8

4

2

対応

該当なし

C1112-8PLTEAWE(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex B

1 EMEAR および北米

該当なし

2 X 2 MIMO

8

4

2

対応

該当なし

C1113-8PLTEEAWA(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

1 EMEAR および北米

該当なし

2 X 2 MIMO

8

4

2

対応

該当なし

C1113-8PLTEEAWB(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

1 EMEAR および北米

該当なし

2 X 2 MIMO

8

4

2

対応

該当なし

C1113-8PLTEEAWE(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

1 EMEAR および北米

該当なし

2 X 2 MIMO

8

4

2

対応

該当なし

C1113-8PLTELAWZ(注:日本での販売予定はございません)

該当なし

1

1 G.FASTAnnex A

1 LATAM および APAC

該当なし

2 X 2 MIMO

8

4

2

対応

該当なし

C1116-4PLTEEAWE(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/
VDSL2+
ISDNAnnex B/J

1 EMEAR および北米

該当なし

2 X 2 MIMO

4

2

1

対応

該当なし

C1117-4PLTEEAWE(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/
VDSL2+
POTSAnnex A

1 EMEAR および北米

該当なし

2 X 2 MIMO

4

2

1

対応

該当なし

C1117-4PLTEEAWA(注:日本での販売予定はございません)

該当なし

1

1 ADSL2
/VDSL2+
POTSAnnex A

1 EMEAR および北米

該当なし

2 X 2 MIMO

4

2

1

対応

該当なし

C1117-4PLTELAWZ(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/
VDSL2+
POTSAnnex A

1 LATAM および APAC

該当なし

2 X 2 MIMO

4

2

1

対応

該当なし

C1117-4PMLTEEAWE(注:日本での販売予定はございません)

該当なし

1

1 ADSL2/
VDSL2+
POTSAnnex M

1 EMEAR および北米

該当なし

2 X 2 MIMO

4

2

1

対応

該当なし

C1101-4PLTEPWX*

1

該当なし

該当なし

該当なし

該当なし

2 X 2 MIMO

4

該当なし

該当なし

対応(AUXなし)

対応(CAT4/CAT6

C1121-8PLTEPWX*

C1121X-8PLTEPWY* 8 GB のメモリとフラッシュで SD-WAN の高度なセキュリティをサポート)

1

1

該当なし

Pluggable
(着脱可能)技術により
対応

Pluggable(着脱可能)技術により
対応

2 X 2 MIMO

8

4

2

対応

対応(すべて)

C1109-4PLTE2PWZ ***
*** Wi-Fi ドメイン WZ Z = A B D E Q R Z
C1111-8PLTEEAWX (注:日本での販売予定はございません)
* Wi-Fi ドメイン WX X = A B E R
C1111-8PLTELAWY **
** Wi-Fi ドメイン WY Y = D F H N Q Z S E 、および A 2019 1 月から IOX XE 16.9 以降のリリースで利用可能)
C1101-4PLTEPWX ***
* Wi-Fi ドメイン WX X = A B D E Z
C1121-8PLTEPWX *
* Wi-Fi ドメイン WX X = B E Z Q
C1121X-8PLTEPWY **
** Wi-Fi ドメイン WY Y = A E B Z
Cisco WLAN の国ごとのコンプライアンス検索 https://www.cisco.com/c/dam/assets/prod/wireless/wireless-compliance-tool/index.html.

表 4.          サポートされる LTE3GPP カテゴリ 4Pluggable バンド

地域またはシアター

Cisco LTE 2.5 for P-LTE-VZ

Cisco LTE 2.5 for P-LTE-US

Cisco LTE 2.5 for P-LTE-GB

バンド

LTE バンド 413

FDD LTE 700 MHz(バンド 13)、1700 MHz および 2100 MHz
(バンド 4 AWS

LTE バンド 24512

FDD LTE 700 MHz(バンド 17)、700 MHz(バンド 12)、850 MHz(バンド 5 CLR)、1700 MHz および 2100 MHz(バンド 4 AWS

LTE バンド 13782028

FDD LTE 700 MHz(バンド 28)、800 MHz(バンド 20)、900 MHz(バンド 8)、1800 MHz(バンド 3)、2100 MHz(バンド 1)、
および 2600 MHz(バンド 7

カテゴリ 4 のダウンロード
およびアップロード速度の理論値

150 Mbps/50 Mbps

150 Mbps/50 Mbps

150 Mbps/50 Mbps

米国

·   Verizon
·   ATT および T-Mobile

ヨーロッパ

表 5.          サポートされる USB LTE ドングル(3GPP カテゴリ 4)バンド(国内販売予定なし)

地域またはシアター

Cisco LTE 2.5 for P-LTE-GB

Cisco LTE 2.5 for D-LTE-AS

Cisco LTE 2.5 for D-LTE-NA

バンド

*LTE バンド 13782028

*LTE バンド 13584041

*LTE バンド 24512131417

カテゴリ 4 のダウンロードおよびアップロード速度の理論値

75 Mbps/50 Mbps

75 Mbps/50 Mbps

75 Mbps/50 Mbps

米国





·

ヨーロッパ

·





インド



·



中国



·



インドネシア



·



マレーシア



·



フィリピン



·



南アフリカ共和国



·



* LTE バンドはサポートされていません。

表 6.          サポートされる LTE Advanced3GPP カテゴリ 6Pluggable バンド(Dying Gasp

地域またはシアター

Cisco LTE Advanced 3.0 Pluggable P-LTEA-EA

Cisco LTE Advanced 3.0 Pluggable P-LTEA-LA

バンド

LTE バンド 1 5712132025262930、および 41

FDD LTE 700 MHz(バンド 12)、700 MHz(バンド 29)、800 MHz(バンド 20)、850 MHz(バンド 5 CLR)、
850 MHz(バンド 26 Low)、900 MHz(バンド 8)、
1800 MHz(バンド 3)、1900 MHz(バンド 2)、
1900 MHzPCS バンド 25)、1700 MHz および
2100 MHz(バンド 4 AWS)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、または 2600 MHz(バンド 7

TDD LTE 2500 MHz(バンド 41

キャリア アグリゲーション バンドの組み合わせ:

1 + 82 +25121329)、3 +720)、4 +45121329)、7 +720)、12 + 305 + 30、および 41 + 41

LTE バンド 1357818192128383940、および 41

FDD LTE 700 MHz(バンド 28)、850 MHz(バンド 5 CLR)、850 MHz(バンド 18 および 19 Low)、
900 MHz(バンド 8)、1500 MHz(バンド 21)、
1800 MHz(バンド 3)、2100 MHz(バンド 1)、
または 2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz
(バンド 40)、2500 MHz(バンド 41)、2600 MHz(バンド 38

キャリア アグリゲーション バンドの組み合わせ:

1 +8181921)、3 +571928)、7 +5728)、19 + 2138 + 3839 + 3940 + 40、および 41 + 41(ご注意)ご利用いただく国や地域、および通信事業者により、上記通信方式と周波数帯がサポートされない場合がございます。

カテゴリ 6 のダウンロードおよびアップロード速度の理論値

300 Mbps/50 Mbps

300 Mbps/50 Mbps

米国

ヨーロッパ

カナダ

オーストラリア



インド



表 7.          LTE Advanced Pro3GPP カテゴリ 18Pluggable

地域またはシアター

Cisco LTE Advanced Pro Pluggable P-LTEAP18-GL

バンド

LTE バンド 1 57812 141718 20252628 303238 4346486671

FDD LTE 600 MHz(バンド 71)、700 MHz(バンド 121314172829)、800 MHz
(バンド 20)、850 MHz(バンド 5181926)、900 MHz(バンド 8)、1500 MHz(バンド 32)、1700 MHz(バンド 4 および 66)、1800 MHz(バンド 3)、1900 MHz(バンド 2 および 25)、2100 MHz(バンド 1)、2300 MHz(バンド 30)、2600 MHz(バンド 7

TDD LTE 1900 MHz(バンド 39)、2300 MHz(バンド 40)、2500 MHz(バンド 41)、2600 MHz
(バンド 38)、3500 MHz(バンド 42 および 48)、3700 MHz(バンド 43)、5200 MHz(バンド 46

カテゴリ 6 のダウンロードおよびアップロード速度の理論値

1.2 Gbps/200 Mbps

米国

·

ヨーロッパ

·

カナダ

·

オーストラリアおよびニュージーランド

·

日本

·

表 8.          Cisco 1000 シリーズ ライセンス

製品番号

バンドル

特長

SL-1100-8P-IPB

SL-1100-4P-IPB

SL-1100-2P-IPB

IP Base(デフォルト)

ルーティングプロトコル、ACLNATQoSBFDVRF LiteIP SLA レスポンダ

SL-1100-8P-APP(=)

SL-1100-4P-APP(=)

SL-1100-2P-APP(=)

Application ExperienceAPP

IP Base + 高度なネットワーキングプロトコル:L2TPv3MPLS

Application ExperiencePfRv3NBAR2AVCIPSLA イニシエータ

ハイブリッドクラウド接続:LISPVirtual Private LAN ServicesVPLS)、Ethernet over MPLS

SL-1100-8P-SEC(=)

SL-1100-8P-SECNPE(=)

SL-1100-4P-SEC(=)

SL-1100-4P-SECNPE(=)

SL-1100-2P-SEC(=)

SL-1100-2P-SECNPE(=)

SecuritySEC

IP Base + 高度なセキュリティ:ゾーンベース ファイアウォール、IPsec VPNDynamic Multipoint VPNDMVPN)、FlexVPNGETVPN

IPsec のパフォーマンスを最大 50 Mbps で実現

FL-VPERF-8P-200(=)

FL-VPERF-4P-100(=)

FL-VPERF-2P-100(=)

IPsec のパフォーマンス(VPERF

IPsec のパフォーマンス:ISR 1100-4P 100 Mbps 向上、ISR 1100-8P 200 Mbps 向上

FL-1100-8P-HSEC(=)

FL-1100-4P-HSEC(=)

FL-1100-2P-HSEC(=)

IPSec HSEC

Cisco ISR 1100-8P および ISR 1100-4P 向け IPSEC HSEC ライセンスIOS XE 16.7.1 以降のリリースでサポート

C1F1PISR1100S8PK9

C1F1PISR1100S4PK9

Cisco One S/W バンドル

APPSECPRIME ライセンス(SL-1100-8P-IPBC1-SL-1100-8P-APPC1-SL-1100-8P-SEC または C1-SL-1100-8P-SECNPEC1-PI-LFAS-ISR-K9C1F1VISR1100S8P-01C1-SL-1100-PAK)または(SL-1100-4P-IPBC1-SL-1100-4P-APPC1-SL-1100-4P-SEC または C1-SL-1100-4P-SECNPEC1-PI-LFAS-ISR-K9C1F1VISR1100S4P-01C1-SL-1100-PAK

表 9.          製品の部品番号とソフトウェアイメージ

部品番号

説明

ルータのソフトウェアイメージ

SISR1100UK9-166(=)

SISR1100NPEUK9-166(=)

SISR1100UK9-168(=)

SISR1100NPEUK9-168(=)

SISR1100UK9-169(=)

SISR1100NPEUK9-169(=)

Cisco 1100 ISR ユニバーサルイメージおよび非ペイロード暗号化イメージ

SD-WAN のイメージ

SISR1100UCMK9-169

ISR 1100 プラットフォームの SD-WAN イメージ

(現在サポートされているプラットフォーム:ISR 1111-8P および ISR 1117-4P のみ)

アクセスポイントのソフトウェアイメージ

AIR-AP1815-K9-ME-8-5-110-0.tar

Cisco 111X モデル AP は、最新の Wi-Fi 標準規格である IEEE 802.11ac Wave 2 および Mobility Express をサポートし、業界トップクラスのワイヤレスパフォーマンスを実現します。

AIR-AP1815-K9-ME-8-8-110-0.tar

Cisco 1101 および 1109 モデル AP は、最新の Wi-Fi 標準規格である IEEE 802.11ac Wave 2 および Mobility Express をサポートし、業界トップクラスのワイヤレスパフォーマンスを実現します。

DSL ファームウェアのオプション

A2pvbF039t.d26d

Annex A & M

B2pv6F039g1.d26d

Annex B & J

A2pvfbH043j

G.FAST Annex A & M

B2pvfbH043j

G.FAST Annex B

Umbrella セキュリティサービス

UMB-PROFESSIONAL

Cisco Umbrella Professional

UMB-INSIGHTS-K9

Cisco Umbrella Insights

UMB-PLATFORM-K9

Cisco Umbrella Platform

Power over Ethernet オプション(モジュールはシステムと一緒にあらかじめ注文する必要があります)

ISR-1100-POE2(=)

115 W PSU 搭載 1100-4P2 PoE または 1 PoE+)。スペアは 10 月末に販売されます。

ISR-1100-POE4(=)

125 W PSU 搭載 1100-8P4 PoE または 2 PoE+)スペアは 10 月末に販売されます。150 W の電源は、2018 5 月より出荷

ラックマウントキットと RJ コンソールアダプタ

ACS-1100-RM-19(=)

すべての 111X シリーズ ISR 用ラックマウントキット

ACS-1100-RM2-19(=)

112X および 116X シリーズ ISR 用ラックマウントキット

CAB-CON-USBRJ45(=)

Micro USB RJ5 コンソールアダプタ(1101 および 1109 モデルのみ)

Pluggable

P-LTEAP18-GL(=)

CAT18 LTE Advanced Pro Pluggable システムおよびスペア

P-LTEA-EA(=)

北米および欧州向けの CAT6 LTE Advanced Pluggable システムおよびスペア

P-LTEA-LA(=)

APACANZ、および LATAM 向けの CAT6 LTE Advanced Pluggable システムおよびスペア

P-LTE-VZ(=)

Verizon 向けの CAT4 LTE Advanced Pluggable システムおよびスペア。単一の SIM スロット。スペアにはアンテナ選択オプションが必要です。

P-LTE-US(=)

ATT および T-Mobile 向け CAT6 LTE Advanced Pluggable システムおよびスペア。スペアにはアンテナ選択オプションが必要です。

P-LTE-GB(=)

欧州向けの CAT6 LTE Advanced Pluggable システムおよびスペア。スペアにはアンテナ選択オプションが必要です。

D-LTE-GB(=)

EMEAR 向けの USB CAT4 LTE Pluggable システムおよびスペア

D-LTE-AS(=)

インド、中国、香港、インドネシア、マレーシア、フィリピン、南アフリカ向けの USB CAT4 LTE Pluggable システムおよびスペア

D-LTE-NA(=)

北米向けの USB CAT4 LTE Pluggable システムおよびスペア

D-MHLD(=)

USB CAT4 LTE ドングル用磁気ホルダーのシステムおよびスペア

P-1T(=)(注:日本での販売予定はございません)

Cisco 12:1 High Speed Serial WAN インターフェイスシステムおよびスペア(同期および 2 進同期)

P-BLANK(=)

ブランク Pluggable システムおよびスペア

表 10.        Small Form Pluggable

Small Form-Factor Pluggable

ISR 1100 8P

ISR 1100 4P

説明

GLC-EX-SMD

対応

対応

1000BASE-EX SFP トランシーバモジュール、SMF1310 nmDOM

GLC-LH-SM

対応

対応

GE SFPLC コネクタ LX/LH トランシーバ

GLC-LH-SMD

対応

対応

GE SFPLC コネクタ LX/LH トランシーバ(DOM あり)

GLC-SX-MM

対応

対応

GE SFPLC コネクタ SX トランシーバ

GLC-SX-MMD

対応

対応

GE SFPLC コネクタ SX トランシーバ(DOM あり)

GLC-ZX-SM

対応

対応

1000BASE-ZX SFP

GLC-ZX-SMD

対応

対応

1000BASE-ZX SFPDOM あり)

GLC-FE-100FX

対応

対応

100BASE-FX SFPFE ポート用)

GLC-FE-100LX

対応

対応

100BASE-LX SFPFE ポート用)

GLC-FE-100ZX

対応

対応

100BASE-ZX SFP80 km

GLC-FE-100EX

対応

対応

100BASE-EX SFP40 km

GLC-FE-100BX-D

対応

対応

100BASE-BX10-D SFP

GLC-FE-100BX-U

対応

対応

100BASE-BX10-U SFP

GLC-GE-100FX

対応

対応

100FX SFPGE ポートに搭載)

GLC-BX80-D-I

対応

対応

1000BASE-BX80 SFP1570 nm

GLC-BX80-U-I

対応

対応

1000BASE-BX80 SFP1490 nm

GLC-BX40-D-I

対応

対応

1000BASE-BX40 SFP1550 nm

GLC-BX40-U-I

対応

対応

1000BASE-BX40 SFP1310 nm

GLC-BX-D

対応

対応

1000BASE-BX SFP1490 nm

GLC-BX-U

対応

対応

1000BASE-BX SFP1310 nm

GLC-TE

対応

対応

10/100/1000BASE-T

GLC-T

対応

対応

10/100/1000BASE-T

SFP-GE-S

対応

対応

MMF 1000BASE-SX SFP トランシーバモジュール、850 nm 波長、拡張動作温度範囲および DOM のサポート、デュアル LC/PC コネクタ

SFP-GE-T

対応

対応

10/100/1000BASE-T SFPNEBS 3 ESD

CWDM-SFP-1470

対応

対応

CWDM 1470 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1490

対応

対応

CWDM 1490 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1510

対応

対応

CWDM 1510 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1530

対応

対応

CWDM 1530 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1550

対応

対応

CWDM 1550 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1570

対応

対応

CWDM 1570 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1590

対応

対応

CWDM 1590 NM SFP ギガビットイーサネットおよび 1G/2G FC

CWDM-SFP-1610

対応

対応

CWDM 1610 NM SFP ギガビットイーサネットおよび 1G/2G FC

DWDM-SFP-3033

対応

対応

DWDM SFP 1530.33 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3112

対応

対応

DWDM SFP 1531.12 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3190

対応

対応

DWDM SFP 1531.90 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3268

対応

対応

DWDM SFP 1532.68 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3425

対応

対応

DWDM SFP 1534.25 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3504

対応

対応

DWDM SFP 1535.04 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3582

対応

対応

DWDM SFP 1535.82 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3661

対応

対応

DWDM SFP 1536.61 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3819

対応

対応

DWDM SFP 1538.19 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3898

対応

対応

DWDM SFP 1538.98 nm SFP100 GHz ITU グリッド)

DWDM-SFP-3977

対応

対応

DWDM SFP 1539.77 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4056

対応

対応

DWDM SFP 1540.56 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4214

対応

対応

DWDM SFP 1542.14 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4294

対応

対応

DWDM SFP 1542.94 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4373

対応

対応

DWDM SFP 1543.73 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4453

対応

対応

DWDM SFP 1544.53 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4612

対応

対応

DWDM SFP 1546.12 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4692

対応

対応

DWDM SFP 1546.92 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4772

対応

対応

DWDM SFP 1547.72 nm SFP100 GHz ITU グリッド)

DWDM-SFP-4851

対応

対応

DWDM SFP 1548.51 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5012

対応

対応

DWDM SFP 1550.12 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5092

対応

対応

DWDM SFP 1550.92 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5172

対応

対応

DWDM SFP 1551.72 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5252

対応

対応

DWDM SFP 1552.52 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5413

対応

対応

DWDM SFP 1554.13 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5494

対応

対応

DWDM SFP 1554.94 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5575

対応

対応

DWDM SFP 1555.75 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5655

対応

対応

DWDM SFP 1556.55 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5817

対応

対応

DWDM SFP 1558.17 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5898

対応

対応

DWDM SFP 1558.98 nm SFP100 GHz ITU グリッド)

DWDM-SFP-5979

対応

対応

DWDM SFP 1559.79 nm SFP100 GHz ITU グリッド)

DWDM-SFP-6061

対応

対応

DWDM SFP 1560.61 nm SFP100 GHz ITU グリッド)

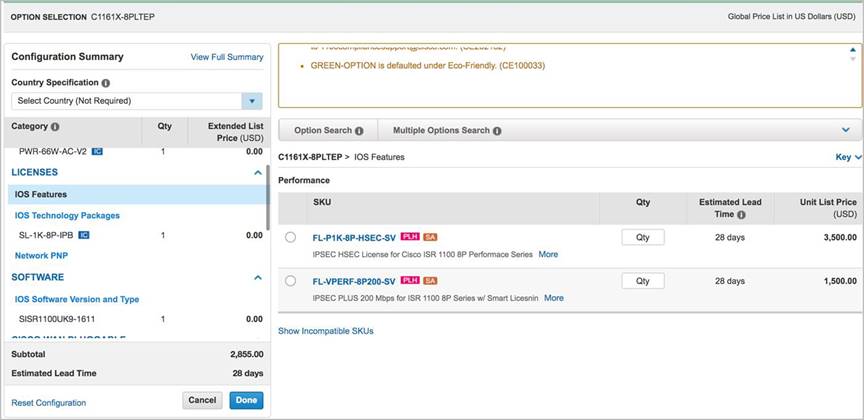

図 3.          CCW ライセンス発注スクリーンショット

オプション選択:IOS テクノロジーパッケージ、IOS 機能、ネットワーク PNP ライセンス(無料、PnP 導入用に推奨)を選択できます。

Related image, diagram or screenshot

図 4.          CCW ソフトウェアおよびファームウェアの発注スクリーンショット

必須選択:

·    IOS ソフトウェアのバージョンとタイプ(IOS Software Version and Type

·    LTE AdvancedLTEEA または LTELA PID をフィールド内で切り替え可能)ではファームウェアが必要です。XDSL PID の場合は適切な xDSL ファームウェアオプションを選択する必要があります。

オプションの選択:[PoEモジュール(PoE Module] を選択できます(より高い AC 電源ワット数に置き換えられます)。

Related image, diagram or screenshot

図 5.          C1101-4PLTEP および C1101-4PLTEWX 用の CCW WAN Pluggable および WAN Pluggable アクセサリ発注スクリーンショット

オプションの WAN Pluggable LTE モジュールの選択(CAT6 LTE Advanced または CAT4 LTE):

·    [IOSソフトウェアのバージョンおよびタイプ(IOS Software Version and Type]Pluggable では 16.8.X が必要)を選択する必要があります。

·    LTE AdvancedP-LTEA-EA または P-LTEA-LA PID。お客様はフィールドを切り替えて変更できます)
ではファームウェアが必要です。

Related image, diagram or screenshot

図 6.          C1101-4PLTEP 用の CCW WAN USB ドングルおよび WAN ドングルアクセサリ発注スクリーンショット

オプションの WAN USB LTE 選択(CAT4 LTE ドングル):

·    [IOSソフトウェアのバージョンおよびタイプ(IOS Software Version and Type](ドングルでは 16.12.X が必要)を選択する必要があります。

·    磁気ホルダーはアクセサリ PID です。これは、[LTEドングル(LTE-Dongle] の下で選択できます。

Related image, diagram or screenshot



Related image, diagram or screenshot

図 7.          CCW ケーブルおよびアクセサリ発注スクリーンショット

必須選択:電源ケーブルを選択する必要があります。その他すべてのケーブルとアクセサリはオプションです。

Related image, diagram or screenshot

Cisco 1000 シリーズの Cisco IOS ソフトウェアライセンスとパッケージについての詳細は、https://www.cisco.com/c/en/us/support/routers/1100-series-integrated-services-routers-isr/products-licensing-information-listing.html を参照してください。

Cisco 1000 シリーズ ISR ハードウェアおよびソフトウェアのインストールガイドについては、以下を参照してください。

https://www.cisco.com/c/ja_jp/support/routers/1110-integrated-services-router/model.html#InstallandUpgradeGuides

https://www.cisco.com/c/ja_jp/support/routers/1110-integrated-services-router/model.html#ConfigurationGuides

シスコおよびパートナーの提供サービス

シスコとシスコ認定パートナーが提供するサービスは、ブランチオフィス展開のコスト削減と複雑さの軽減に役立ちます。Cisco 1000 シリーズ ISR Cisco Smart Net Total Care テクニカルサポートは、1 回契約または年間契約ベースでご利用いただけます。サポートオプションは、ヘルプデスクから予防的なオンサイトコンサルティングまで多岐に渡ります。

詳細については、https://www.cisco.com/c/ja_jp/services/overview.html を参照してください。


発注情報

シスコ製品の購入方法については、シスコ発注ホームページを参照してください。ソフトウェアをダウンロードするには、Cisco Software Center にアクセスしてください。

関連情報

Cisco 1000 シリーズ ISR の詳細については、https://www.cisco.com/c/ja_jp/products/routers/1000-series-integrated-services-routers-isr/index.html にアクセスするか、最寄りのシスコ代理店にお問い合わせください。

Cisco Capital

目標の達成を支援する柔軟な支払いソリューション

Cisco Capital は、お客様が目標の達成、ビジネス変革の実現、競争力の維持に合ったテクノロジーを導入できるよう支援します。総所有コスト(TCO)の削減、資金の節約、成長促進を支援します。100 ヵ国以上で利用できる Cisco Capital の柔軟な支払いソリューションにより、ハードウェア、ソフトウェア、サービス、補完的なサードパーティ製機器を、お手軽で予測可能な支払い方法で取得できます。詳細はこちら







Learn more
