Cisco Nexus 7000 Switches Network Analysis Module（NAM-NX1）
偏向のない言語
この製品のマニュアルセットは、偏向のない言語を使用するように配慮されています。このマニュアルセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザーインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージに対する取り組みの詳細は、こちらをご覧ください。
翻訳について
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
仮想化とクラウド テクノロジーは、ビジネス変革、革新的なサービス提供モデル、および経済性の向上に向けた刺激的な機会を提供します。同時に、運用の俊敏性を高めるために、リアルタイムのアプリケーションとネットワークの可視性を必要とするサービス提供の新しい次元の課題をもたらします。
製品概要

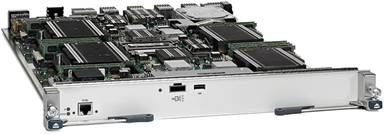

Cisco Nexus® 7000 ネットワーク分析モジュール（NAM-NX1）は、包括的なアプリケーション認識、豊富なパフォーマンス分析、および詳細なネットワーク可視性を提供する高性能サービス モジュール（図 1）であり、データセンターの運用を簡素化します。ネットワーク管理者は、アプリケーション エクスペリエンスの特性評価、ネットワーク リソースの使用の最適化、パフォーマンスの問題のトラブルシューティングを行うための実用的な詳細情報を提供し、今日の動的な IT 環境におけるサービス提供を改善します。
Cisco Nexus 7000 スイッチと統合された Cisco® NAM-NX1 は、分散環境で効率的なサービス提供のためにファブリックを最大限に活用するために必要な可視性を提供します。具体的には、次のような点で役立ちます。
● アプリケーション エクスペリエンスをモニタリングし、パフォーマンスが低下した場合に遅延の原因を切り分けます。
● OTV、LISP、VXLAN などの仮想化およびオーバーレイ テクノロジーに関する詳細な洞察を得て、分散型で効率的なサービス提供のためにネットワークを最適に設計します。たとえば、OTV 環境では、Cisco NAM-NX1 は各オーバーレイの内部を調べて、トラフィック統計情報、アプリケーション パフォーマンス メトリック、およびホスト、アプリケーション、カンバセーションごとの内訳を提供し、これらのテクノロジーを分析して効果的に使用する方法を提供します。
● インタラクティブなレポートと専用のワークフローにより、トラブルシューティングを迅速化します。特定のアプリケーション、サイト、クライアント、およびサーバーのコンテキストでデータを分析できます。また、物理環境と仮想環境全体に一貫して可視性を拡張します。
● 標準ベースの API を使用した統合をサポートし、既存の管理資産への投資を保護します。
データセンターの厳しい要求を満たすように設計された Cisco NAM-NX1 は、Cisco Nexus 7000 シリーズ シャーシとの最先端のハードウェアとバックプレーンの統合を活用します。この統合により、投資保護が強化され、総所有コスト（TCO）が削減され、電源管理が改善され、ネットワーク フットプリントが削減され、プレミアムラックスペースが節約されます。また、バックプレーンからパケットを継続的またはオンデマンドで収集できるため、高い信頼性と正確な分析が保証されます。
Cisco Nexus 7000 NAM-NX1 の機能と利点
Cisco Nexus 7000 NAM-NX1 は、ネットワークとアプリケーションのパフォーマンスを多面的に表示する広範な機能セットを提供し、今日の動的な IT 環境におけるサービス提供の課題に適切に対処するのに役立ちます（表 1）。
表 1 Cisco Nexus 7000 NAM-NX1 の機能と利点
| 機能 |
利点 |
| 高度なアプリケーション パフォーマンスの分析 |
TCP ベースのアプリケーションのアプリケーション エクスペリエンスを特徴付け、アプリケーションの応答時間の問題をネットワーク、サーバー、またはアプリケーションに切り分けて、トラブルシューティングを迅速化します。 |
| アプリケーション トラフィック分析 |
アプリケーション、ホスト、カンバセーション、DiffServ コード ポイント（DSCP）グループ、およびさまざまなオーバーレイ ネットワーク テクノロジーによるネットワークの短期的および長期的な使用率を表示して、ネットワーク リソースのより良い割り当てを決定できます。 |
| IEEE1588 ベースの時刻同期 |
バックプレーンからのパケットキャプチャと正確なハードウェアタイムスタンプの組み合わせにより、ジッターやアプリケーション応答時間などのパフォーマンス測定の精度が向上します。IEEE 1588 ハードウェア タイム スタンプは、複数の NAM からのキャプチャをマージして複雑なアプリケーション パフォーマンスの問題を調査する際に、正確なパケット キャプチャ分析も容易にします。 |
| Cisco OTV の可視性 |
データセンター全体で Cisco OTV ベースの拡張レイヤ 2 実装の利点を最大化します。Cisco Nexus 7000 シリーズ スイッチとともに導入された Cisco NAM を使用すると、トラフィックをプロファイリングし、OTV 展開の問題をトラブルシューティングできます。 |
| Cisco TrustSec® ポリシーの検証 |
セキュリティ グループ タグ（SGT）を利用し、1 つまたは複数のセキュリティ グループに参加しているエンドポイントおよびホスト、アプリケーション、カンバセーションを評価して、Cisco TrustSec ポリシーを検証します。 |
| データセンター プロトコルの把握 |
分散アプリケーションの最適な配信を実現するデータセンター オーバーレイ ネットワークを設計します。サポートされるプロトコルには、OTV、LISP、MPLS、VXLAN などがあります。 |
| 包括的な音声品質モニタリングとリアルタイムのトラブルシューティング |
平均オピニオン評点（MOS）および、ジッターやパケット ロスといった重要業績評価指標（KPI）に関するリアルタイムのレポートを収集することで、エンド ユーザーが体験する音声サービスの品質を把握し改善します。MOS は ITU-T 勧告 G.107 をベースに算出されるため、音声品質の特徴を正確に評価できます。事前にパッケージ化されたダッシュボードを使用して、モニタリングとリアルタイムのトラブルシューティングを組み合わせて、エンドユーザーのサービスレベルを向上させます。 |
| WAN 用に最適化されたネットワーク可視性 |
Cisco Wide Area Application Services（WAAS）がどの程度アプリケーション配信を向上させたか（アプリケーションのトランザクション時間の減少、WAN 帯域利用率の改善など）を示す、エンドツーエンドのプルーフ ポイントを取得することができます。段階的な展開計画の一部として最適なサイトやアプリケーションの候補を評価することにより、投資回収率（ROI）を向上させます。 |
| 詳しい状態を把握できるパケット分析 |
トリガーベースのキャプチャ、スケジュールに基づくキャプチャ、フィルタ、デコード、エラー スキャンなどの機能を使用して、複雑なパフォーマンスの問題を解決できます。パフォーマンスのしきい値に基づいてパケット キャプチャをトリガーできるため、特定のパフォーマンスの問題を集中的に扱うことができます。さらに、外部ストレージを利用して、オフライン分析のための広範なパケット キャプチャを実施することもできます。 |
| 高度なハードウェアおよびソフトウェア フィルタ |
重要なネットワークデータを収集する時間を短縮し、ネットワーク トラフィックの動作のトラブルシューティングと分析を迅速化します。フィルタの例には、MPLS ラベル、VLAN ID、フレーム長、レイヤ 4 プロトコル、パターン マッチなどがあります。 |
| オープンなインターフェイス |
標準ベースの（REST/XML ）API（アプリケーション プログラミング インターフェイス）をベースとした統合によって、既存の管理資産への投資を保護します。 |
製品仕様
表 2 に、Cisco Nexus 7000 シリーズ NAM-NX1 の仕様を示します。
表 2 製品仕様
| 特長 |
説明 |
| 高性能なアーキテクチャ |
●
合計
4
つの
8
コア
CPU
とハードウェアベースのパケット アクセラレーションを備えた
2
つの
x86 CPU
クラスタにより、高性能なギガビット イーサネット モニタリング パフォーマンスを実現
●
スイッチド ポート アナライザ（
SPAN
）および
Encapsulated Remote SPAN
（
ERSPAN
）データ ソースのバックプレーン接続
●
NetFlow
、
ERSPAN
、
Cisco WAAS
、および
Cisco Performance Agent
データソース用のインバンド管理インターフェイス
●
64 GB DDR3 RAM
●
900 GB SAS
オンボード ハードディスク ドライブ
●
Mini SAS
（前面パネルコネクタ）、および外部ストレージインターフェイス用の
Small Computer System Interface over IP
（
iSCSI
）オプション
●
RJ-45
ギガビット イーサネット
IEEE 1588
時刻同期ポート
|
| サポートされるプラットフォーム |
●
Cisco Nexus 7000
シリーズ スーパーバイザ
1
および
2
モジュールの両方をサポートする
Cisco Nexus 7000 4
スロット、
9
スロット、
10
スロット、または
18
スロット スイッチ シャーシを備えた
Cisco Nexus 7000
シリーズ スイッチのスロットに展開可能
●
Cisco NX-OS
ソフトウェア バージョン
6.2(2)
対応
|
| サポートされるトポロジおよびデータ ソース |
●
LAN
：
SPAN
、リモート
SPAN
（
RSPAN
）、
ERSPAN
、
NetFlow
（バージョン
5
および
9
）、
Cisco WAAS
、
Cisco Performance Agent
●
WAN
：ローカルおよびリモートデバイスからの
NetFlow
（バージョン
5
および
9
）、
VACL
ベースのキャプチャ、および
Cisco WAAS Flow Agent
|
| コミュニケーション プロトコルに対応 |
●
HTTP
および
HTTPS
（
Web
ベースの
Cisco Prime NAM
ソフトウェアに組み込み済みの
Web
インターフェイス）
●
Simple Network Management Protocol
バージョン
1
（
SNMPv1
）およびバージョン
2c
、標準ベースのアプリケーション付き
|
| Cisco Prime™ NAM ソフトウェア |
●
Cisco Prime NAM
ソフトウェア
6.0
●
Web
ベース：
Microsoft Internet Explorer 9.0
以降、または
Mozilla Firefox ESR 10.0
以降が必要
●
SSL
セキュリティ（最大
256
ビットの暗号化）に対応
●
ローカルまたは
TACACS+
でのロールベースのユーザ許可および認証
注： サポートされているシステム ソフトウェア バージョンの詳細については、Cisco Prime NAM 6.0 のリリース ノートを参照してください。 |
| MIB |
Cisco NAM は標準に準拠しており、次の主要 MIB グループをサポート。
●
MIB-II
（
RFC 1213
）：
Exterior Gateway Protocol
（
EGP
）と
Transmission
を除く、すべてのグループ
●
RMON
（
RFC 2819
）：アラームおよびイベント グループのみ
●
RMON2
（
RFC 2021
）：
trapDestTable
のみ
●
Cisco Discovery Protocol
●
EntityMIB
（
RFC 2737
）
|
| アプリケーションとプロトコル |
Cisco Prime NAM は数百ものユニーク プロトコル（レイヤ 2 ～ 4）を識別し、未知のプロトコルを自動検出します。また、URL ベースのアプリケーション定義もサポートします。 以下のものを含むさまざまなプロトコルがサポートされます。
●
TCP
および
UDP
（ユーザ データグラム プロトコル）
over IP
（
IPv6
を含む）
●
HTTP
および
HTTPS
●
Voice over IP
（
VoIP
）（
Skinny Client Control Protocol
（
SCCP
）を含む）、リアルタイム プロトコル（
RTP
）、リアルタイム制御プロトコル（
RTCP
）、メディア ゲートウェイ コントロール プロトコル（
MGCP
）、セッション開始プロトコル（
SIP
）
●
SIGTRAN
プロトコル
●
Mobile IP
プロトコル（
GPRS
トンネリング プロトコル（
GTP
）を含む）
●
SAN
プロトコル
●
データベース プロトコル
●
ピアツーピア プロトコル
●
スイッチおよびルータ プロトコル
●
シスコ独自プロトコル
●
TCP/UDP
ポートによる未知のプロトコル、リモート プロシージャ コール（
RPC
）プログラム番号
単一のポートまたはポートの範囲に基づいてプロトコルを定義することで、プロトコルエンジンをカスタマイズできます。カスタム アプリケーション定義は、ポートとポート範囲に加えて IP アドレスを含めることで拡張できます。 |
| 物理寸法 |
寸法（高さ X 幅 X 奥行）：4.4 X 38.9 X 55.6 cm（1.733 X 15.3 X 21.9 インチ）、シャーシの 1 つのスロットを占有 |
| 動作環境 |
●
動作温度：
0
～
40°C
（
32
～
104°F
）
●
動作時相対湿度：
5
～
90 %
（結露しないこと）
●
保管温度：
-40
～
70 °C
（
-40
～
158 °F
）
●
保管相対湿度：
5
～
95 %
（結露しないこと）
|
保証に関する情報
保証については、Cisco.com の「製品保証」のページを参照してください。
発注情報
発注情報については、表 3 を参照してください。購入方法については、シスコの購入案内のページ [英語] を参照してください。Cisco Prime NAM ソフトウェア バージョン 6.0 は、サービス モジュールにプリロードされています。ISE ソフトウェアをダウンロードまたはアップロードするには、Cisco Software Center にアクセスしてください。
表 3 発注情報
| 説明文 |
部品番号 |
| Cisco Nexus 7000 シリーズ Network Analysis Module（NAM-NX1）（スペア） |
N7K-SM-NAM-9G-K9(=) |
| Cisco Prime NAM Software バージョン 6.0 |
N7K-NAM-SW-6.0-K9 |
シスコのサービス
シスコとそのパートナーは、お客様の環境に特化したスマートなサービスを提供することによって、お客様がテクノロジーへの投資から最大限の価値を引き出せるよう支援しています。ネットワーキングに関する深い専門知識と広範にわたるシスコ パートナー エコシステムに支えられたシスコのサービスは、強力なビジネス プラットフォームとして、お客様のネットワークを適切に計画、構築、および運営するお手伝いをいたします。新たな機会をすばやく捉えて顧客の期待に応えること、運用効率の向上によるコスト削減、リスクの緩和、成長の加速など、お客様のあらゆる目的にも対応できるように、シスコは多彩なサービスをご用意しています。シスコのサービスの詳細については、http://www.cisco.com/go/services を参照してください。表 4 に、Cisco Nexus 7000 NAM-NX1 の NAM ブレードに推奨されるテクニカル サポート サービスを示します。
表 4 シスコ テクニカル サービス
| Cisco Smart Net Total Care™ |
| Cisco Smart Net Total Care は次のとおり提供します。
●
Cisco Technical Assistance Center
（
TAC
）への
24
時間のグローバル アクセス
●
オンライン ナレッジ ベース、コミュニティ、およびツールへのアクセス
●
Smart Call Home
対応デバイスで有効な、スマートな、予防的診断およびリアルタイム アラート
|
お客様の目標達成を支援するファイナンス
Cisco Capital は、企業が目標を達成して競争力を維持するために、必要なテクノロジを獲得できるよう支援します。企業の資本支出（CapEx）を削減するのに役立ち、成長を加速させます。これにより投資額と投資収益率を最適化できます。Cisco Capital ファイナンス プログラムにより、ハードウェア、ソフトウェア、サービス、および補完的なサードパーティ製機器を柔軟に購入することができます。支払いが統一されるため、予想外の支払いが発生することもありません。Cisco Capital は 100 ヵ国以上でご利用いただけます。詳細はこちらをご覧ください。
詳細情報
Cisco Nexus 7000 NAM-NX1の詳細については、http://www.cisco.com/go/nxnam にアクセスするか、お近くの代理店にお問い合わせるか、Cisco NAM 製品マーケティング グループに電子メールでbnam-info@cisco.combにお寄せください。
