製品の特長

進化するアプリケーションの現状では、AI を活用したアプリケーションの出現により、帯域幅の要件が増加しています。大規模なクラウドおよびデータセンター ネットワーク チームには、IT インフラストラクチャの管理、トラブルシュート、分析を効率的に実行できる柔軟で信頼性の高いソリューションが必要です。また、セキュリティ、自動化、可視性、分析、アシュアランス機能も必要になります。この次世代クラウド アーキテクチャをサポートするように装備された Cisco Nexus^® 9300-GX2 シリーズ スイッチは、Cisco Cloud Scale テクノロジーに基づいています。

Cisco Nexus 9300-GX2 シリーズは、ネットワーキング インフラストラクチャにおける高性能で電力効率の高いコンパクトなスイッチのニーズに対応します。これらのスイッチは、次世代のリーフおよびスパイン設計と IP ストレージ ファブリック用に 50G、100G、200G、および 400G ファブリックをサポートするように設計されています。このプラットフォームは、下位互換性のある 400G 光インターフェイス Quad Small Form-Factor Pluggable– Double Density（QSFP-DD）で構築されており、既存のデータセンター ファブリックを 40 Gbps ～ 100 Gbps から 400 Gbps に透過的に移行します。また、ブレイクアウトを使用して、10、25、50、200 Gbps など、さまざまなポート速度と密度を提供します。Cisco Nexus 9000 シリーズ スイッチには 2 種類の運用モードがあります。企業や組織は、Cisco Application Centric Infrastructure（Cisco ACI^®）または Cisco NX-OS モードを展開できます。

スイッチ モデル

表 1.                    Cisco Nexus 9300-GX2 シリーズ スイッチ

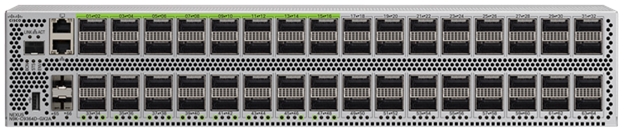

Cisco Nexus 9364D-GX2A は、2-Rack-Unit (2RU) スイッチで、帯域幅 25.6 Tbps、64 固定 400G QSFP-DD および 2 個の固定 1/10G SFP+ ポートで 9.49 bpps をサポートします。ブレークアウト ケーブルはすべてのポートでサポートされ、最大 256 ポート（10/25/50/100 Gbps）または 128 ポート（200 Gbps）を実現します。緑色でマーキングされた最初の 16 個のポートは、ワイヤーレート MACsec および Cloudsec の暗号化が可能です。 このスイッチは、コンパクトな高密度スパインとして大規模なスケールアウト ファブリックをサポートするのに最適です。

Cisco Nexus 9364D-GX2A スイッチ

Cisco Nexus 9332D-GX2B は、コンパクトなフォームファクタの 1-Rack-unit（1RU）のスパイン スイッチで、32 個の固定 400G QSFP-DD ポートと 2 個の固定 1/10G SFP+ ポートのすべてにおいて、12.8 Tbps の帯域幅と 5.77 bpps のスループットをサポートしています（図 1）。ブレークアウトはすべてのポートでサポートされ、最大 128 ポート（10/25/50/100 Gbps）または 64 ポート（200 Gbps）をサポートします。緑色でマーキングされた最後の 8 個のポートは、ワイヤーレート MACsec および Cloudsec の暗号化が可能です。

Cisco Nexus 9332D-GX2B スイッチ

機能と利点

Cisco Nexus 9300-GX2 シリーズ スイッチには、以下の機能と利点があります。

●     柔軟なアーキテクチャ

◦     業界をリードするシスコの Software-Defined Networking（SDN）ソリューションと Cisco ACI のサポートCisco ACI は、一元化された自動化機能とポリシーベースのアプリケーション プロファイルを備えた、目的主導型の総合アーキテクチャです。動的ワークロードに対応できる堅牢なトランスポート ネットワークを提供するとともに、実績あるプロトコルと革新性を兼ね備えたネットワーク ファブリックをベースに構築されていることで、低遅延かつ高帯域幅のリンクによる柔軟性とスケーラビリティ、復元力に優れたアーキテクチャを実現しています。このファブリックが、厳しい要件に対応できる柔軟性を備えたデータセンター環境をサポートできるネットワークを提供します。

◦     実績のある包括的な革新技術を活用し、Cisco NX-OS ソフトウェア オペレーティング システムを基盤として専用に設計しています。単一のバイナリ イメージが Cisco Nexus 9000 シリーズの全スイッチに対応しているため、イメージ管理がシンプルになります。このオペレーティングシステムはモジュラ型で、各ルーティング プロトコル専用のプロセスに対応し、可用性を高めながら障害を切り分けます。

◦     階層型マルチサイト サポートを含む標準規格に準拠した VXLAN EVPN ファブリックのサポート（詳細については、MP-BGP EVPN コントロール プレーンを使用した VXLAN ネットワーク [英語] を参照してください）。

◦     3 階層の BGP アーキテクチャにより、水平、ノンブロッキングの IPv6 ネットワーク ファブリックを Web スケールで実現可能です。

◦     セグメント ルーティング（SR および SRv6）により、ネットワークはマルチプロトコル ラベル スイッチング（MPLS）パケットとエンジニアトラフィックを転送できるようになり、Resource Reservation Protocol（RSVP）によるトラフィック エンジニアリング（TE）が不要となります。これは、増加するネットワークの拡張性と仮想化の要求に対し、コントロール プレーンの新しいオプションを提供するものです。

◦     レイヤ 3（v4 および v6）ユニキャストおよびマルチキャスト ルーティング プロトコル スイートに対する包括的なプロトコルサポート。サポートされるプロトコルには、BGP、Open Shortest Path First（OSPF）、Enhanced Interior Gateway Routing Protocol（EIGRP）、Routing Information Protocol Version 2（RIPv2）、Protocol Independent Multicast Sparse Mode（PIM-SM）、Source-Specific Multicast（SSM）、Multicast Source Discovery Protocol（MSDP）が含まれます。

●     拡張可能なプログラマビリティ

◦     Power On Auto Provisioning（POAP）によるデイゼロ自動化機能により、プロビジョニング時間を大幅に短縮

◦     Ansible、Chef、Puppet、SALT などの主要な DevOps 設定管理アプリケーションに向けた業界トップクラスの統合機能。RESTCONF/NETCONF による広範なネイティブの YANG および業界標準の OpenConfig モデルをサポートします。

◦     スイッチのすべてのコマンド ライン インターフェイス（CLI）関数に対応する広範な API（HTTP/HTTPs 経由の JSON ベース RPC）

●     優れた拡張性、柔軟性およびセキュリティ

◦     柔軟性の高い転送テーブルが Cisco Nexus 9300-GX2 モデルで最大 200 万個の共有エントリをサポートします。

◦     9300-GX2 モデルのポートが IEEE 802.1ae MAC Security（MACsec）および CloudSec[1]（VTEP to VTEP 暗号化）を選択可能で、物理層でトラフィックを暗号化でき、セキュア サーバ、境界リーフ、およびリーフからスパインへの接続が提供されます。

●     インテリジェントなバッファ管理

◦     このプラットフォームは、シスコの革新的でインテリジェントなバッファ管理機能を提供します。これにより、マイス フローとエレファント フローを区別し、これらに対して、リンク輻輳が発生した場合にはネットワーク転送要件に基づいて異なるキュー管理スキームを適用することができます。

◦     インテリジェントなバッファ管理機能には、次の機能が含まれます。

◦    エレファントトラップ（ETRAP）による Approximate Fair Dropping（AFD）。AFD は ETRAP を使用して、持続的なエレファントフローを短時間のマイスフローから識別します。AFD は、マイスフローにドロップアルゴリズムが適用されないようにすることで、マイスフローが適正な割合の帯域幅を使用でき、帯域幅を大量に消費するエレファントフローによってその利用可能帯域が圧迫されることのないようにします。また、AFD はエレファントフローをトラッキングし、これに対し出力キューの AFD アルゴリズムが適用されるようにして、偏りのない帯域幅が割り当てられるように制御します。

◦    ETRAP は、着信フローのバイト数を測定し、これをユーザー定義の ETRAP しきい値と比較します。フローがこのしきい値を越えると、エレファントフローになります。

◦    ダイナミックパケット優先性（DPP）により、マイスフローとエレファントフローを 2 つの異なるキューに分離する機能が提供されるため、これらに対してバッファスペースを別々に割り当てることができます。マイス フロー（輻輳と遅延の影響を受けやすい）をプライオリティ キューに入れ、エレファント フローが全リンク帯域幅を使用できるようにする再順序付けを回避することができます。

●     コンバージド イーサネット経由の Remote Direct Memory Access（RDMA）：RoCE のサポート

◦     このプラットフォームは、次に示すように、データセンターブリッジング（DCB）プロトコルをサポートするコンバージドイーサネット経由の Remote Direct Memory Access（RDMA）向けにロスレス トランスポートを提供します。

◦    プライオリティ ベースのフロー制御（PFC）による、ネットワーク内のドロップと、プライオリティ クラス単位のポーズフレームの伝搬の防止

◦    拡張伝送選択（ETS）による、ネットワークの競合状況におけるプライオリティ クラス単位の帯域幅の確保

◦    Data Center Bridging Exchange プロトコル（DCBX）により、エンドポイントでプライオリティと帯域幅の情報を検出して交換可能

◦     このプラットフォームでは、Explicit Congestion Notification（ECN：明示的輻輳通知）もサポートされています。この機能により、輻輳の影響を受けたパケットをマーキングすることで、トラフィックをドロップせずに、IP フローごとにエンドツーエンドの通知が提供されます。このプラットフォームでは、輻輳の影響を受けマーキングされたパケットの数など、ECN の統計情報をトラッキングできます。

●     ハードウェアおよびソフトウェアの高可用性

◦     Virtual Port-Channel（vPC）テクノロジーにより、スパニング ツリー プロトコル（STP）を不要にして、レイヤ 2 マルチパスを提供します。また、既存の管理モデルや展開モデルを変更しなくても、2 分割帯域幅を十分に活用し、レイヤ 2 論理トポロジを簡素化できるようになります。

◦     64 方向の等コストマルチパス（ECMP）ルーティングにより、レイヤ 3 ファットツリー設計が可能になります。そのため、ネットワークのボトルネック回避、復元力の向上、ネットワークをほとんど中断させないキャパシティ増強などを実現できます。

◦     高度なリブート機能として、ホット/コールド パッチ機能などがあります。

◦     N+1 の冗長構成でホットスワップ可能な電源ユニット（PSU）とファンが使用されています。

●     シスコ データセンターのネットワーク アシュアランスおよびインサイト

◦     シスコ データセンターのネットワーク アシュアランスおよびインサイトによる 2 日間の運用ツールのインテリジェントな自動化をサポートします。詳細は こちら をクリックしてください。

仕様

表 2.                    Cisco Nexus 9300 ACI スパイン スイッチ仕様

Cisco Nexus 9300-GX2 シリーズ スイッチは、NX-OS および ACI スパインアンドリーフ機能をサポートし、完全に柔軟な導入を実現します。表 3 に、スイッチ モードのサポートを示します。

表 3.                    スイッチ モードのサポート

パフォーマンスと拡張性

表 4 に、Cisco Nexus 9300-GX2 スイッチのパフォーマンスと拡張性に関する仕様を示します。

表 4.                    パフォーマンスと拡張性に関する仕様

表 5.                    重量

適合規格

表 6 に、Cisco Nexus 9300-GX2  シリーズ スイッチが適合する標準規格の概要を示します。

表 6.                    適合規格：安全性および EMC

サポートされている着脱可能な光ファイバ

利用可能な光ファイバ モジュールと、サポートされている各モジュールの最小要件となるソフトウェア リリースの詳細については、 ここを参照してください。

ソフトウェアライセンス

Cisco Nexus 9000 シリーズ向けのこのソフトウェア パッケージは、柔軟性と包括的なフィーチャ セットを提供します。デフォルトのシステム ソフトウェアには、包括的なレイヤ 2 のセキュリティおよび管理フィーチャ セットが内蔵されています。レイヤ 3 IP ユニキャスト/IP マルチキャスト ルーティング、Cisco Nexus Data Broker などの追加機能を有効にするには、追加ライセンスをインストールする必要があります。ライセンス ガイド に、各種の高度な機能を有効にするために利用できるソフトウェア パッケージとライセンスが示されています。最新のソフトウェア リリース情報と推奨事項については、https://www.cisco.com/jp/go/nexus9000 にある製品速報を参照してください。

発注情報

表 7 に、Cisco Nexus 9300-GX2 シリーズ スイッチの発注情報を示します。

表 7.                    発注情報

保証

Cisco Nexus 9300 スイッチには、1 年間の制限付きハードウェア保証が付属します。保証には、返品許可（RMA）の受領後 10 営業日以内にハードウェアを交換するサービスが含まれています。

シスコの環境維持への取り組み

シスコの企業の社会的責任（CSR）レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。

次の表に、環境の持続可能性に関する主要なトピック（CSR レポートの「環境の持続性」セクションに記載）への参照リンクを示します。

次の表に、このデータシートの関連するセクションに記載されている製品固有の環境の持続可能性に関する情報への参照リンクを示します。

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

サービスおよびサポート

シスコでは、お客様がデータセンターへの Cisco Nexus 9300 スイッチの導入と最適化を迅速に完了できるように各種サービスをご用意しています。シスコの革新的なサービスは、運用効率の向上とデータセンター ネットワークの改善を目的として、スタッフ、プロセス、ツール、パートナーをそれぞれに組み合わせて提供されます。シスコアドバンスドサービスは、アーキテクチャ主導型のアプローチによってデータセンター インフラストラクチャをビジネスの目的に合致させ、長期にわたる価値を提供します。Cisco SMARTnet^™ サービスを利用すると、シスコのネットワーク専門家や高い実績を持つリソースにいつでも直接アクセスでき、ミッション クリティカルな問題を解決できます。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト（TCO）の削減、資金の節約、成長の促進に役立ちます。100 ヵ国あまりの国々では、ハードウェア、ソフトウェア、サービス、および他社製製品を購入するのに、シスコの柔軟な支払いソリューションを利用して、簡単かつ計画的に支払うことができます。
詳細はこちらをご覧ください。

詳細情報

Cisco Nexus 9000 シリーズ スイッチ、最新のソフトウェア リリース、および推奨事項の詳細については、https://www.cisco.com/go/nexus9000 を参照してください。
