Guide de démarrage rapide

Module de services ASA Cisco Catalyst 6500

---

---

Remarque Pour consulter les documents en français (y compris les nouveautés), identifiez-vous : http://www.cisco.com/cisco/web/CA/fr/support/index.html

---

Documentation associée

Pour accéder à tous les documents liés à ce produit, accédez à la page suivante :

www.cisco.com/go/docs

1 Informations relatives au Module de services ASA dans le réseau de commutation

Vous pouvez installer le Module de services ASA (ASASM) dans les commutateurs de la gamme Catalyst 6500-E. Le commutateur exécute le logiciel Cisco IOS à la fois sur le moteur de supervision du commutateur et sur la carte MSFC (Multilayer Switch Feature Card) intégrée. ASASM exécute son propre système d'exploitation.

Bien que la carte MSFC doive faire partie de votre système, vous n'avez pas besoin de l'utiliser. Si vous choisissez de l'utiliser, vous pouvez attribuer une ou plusieurs interfaces VLAN à la carte MSFC (appelées interfaces virtuelles de commutateur ou SVI). Vous pouvez également utiliser un routeur externe à la place de la carte MSFC.

En mode de contexte unique, vous pouvez placer la carte MSFC ou le routeur devant ASASM ou derrière ASASM ; le positionnement dépend des VLAN que vous attribuez aux interfaces ASASM (voir Figure 1).

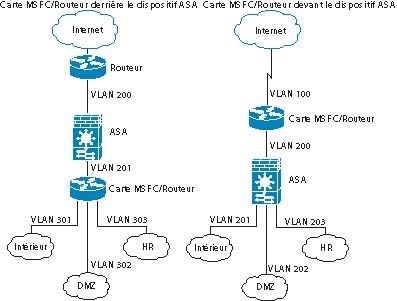

Figure 1 Positionnement de la carte MSFC/du routeur

En mode de contextes multiples, si vous placez la carte MSFC ou le routeur derrière ASASM, vous ne devez la ou le connecter qu'à un seul contexte. Si vous la/le connectez à plusieurs contextes, la carte MSFC/le routeur effectue l'acheminement entre les contextes, ce qui n'est peut-être pas votre intention. Le scénario classique pour les contextes multiples consiste à utiliser un routeur devant tous les contextes pour effectuer l'acheminement entre Internet et les réseaux de commutation (voir Figure 2).

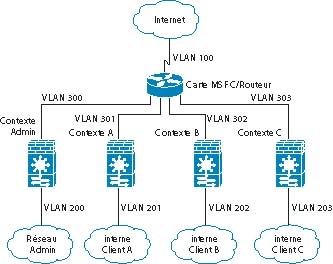

Figure 2 Positionnement de la carte MSFC/du routeur avec plusieurs contextes

2 Vérification de l'installation des modules

Vérifiez que le commutateur reconnaît ASASM et l'a mis en ligne. (Si vous devez installer ASASM, reportez-vous au Notes d'installation du module de services de la gamme Cisco Catalyst ASA 6500.) Saisissez la commande suivante pour vérifier que la colonne Status affiche « Ok » pour ASASM :

show module [switch {1 |2}] [num-mod | all]

Pour un commutateur dans un système VSS, saisissez l'argument switch.

Par exemple :

Router# show module

Mod  Ports Card Type                              Model             Serial No.

--- ----- -------------------------------------- ------------------ -----------

 2    3  ASA Service Module                     WS-SVC-ASA-SM1     SAD143502E8

Mod MAC addresses                       Hw    Fw           Sw           Status

--- ---------------------------------- ------ ------------ ------------ -------

 2  0022.bdd4.016f to 0022.bdd4.017e   0.201 12.2(2010080 12.2(2010121 Ok

...

3 Attribution de VLAN au Module de services ASA

ASASM ne comprend pas d'interfaces physiques externes. À la place, il utilise des interfaces VLAN transmises par le superviseur. Procédez comme suit à l'interface de ligne de commande du commutateur pour transmettre les VLAN provenant du superviseur :

	Commande	Objectif
Étape 1	firewall vlan-group num_groupe_parefeu plage_vlan Exemple : Router(config)# firewall vlan-group 50 55-57 Router(config)# firewall vlan-group 51 58-63 Router(config)# firewall vlan-group 52 64,66-74	Attribue des VLAN à un groupe de pare-feu.
Étape 2	firewall [switch {1 |2}] module numéro_module vlan-group num_groupe_parefeu Exemple : Router(config)# firewall module 5 vlan-group 50,52 Router(config)# firewall module 8 vlan-group 51,52	Attribue les groupes de pare-feu à ASASM. Pour un commutateur dans un système VSS, saisissez l'argument switch.

4 Utilisation de la carte MSFC en tant que routeur avec connexion directe

Si vous voulez utiliser la carte MSFC en tant que routeur avec connexion directe (par exemple, en tant que passerelle par défaut connectée à l'interface externe ASASM), ajoutez une interface VLAN ASASM à la carte MSFC en tant qu'interface virtuelle de commutateur (SVI). Par défaut, vous ne pouvez ajouter qu'une seule SVI. Pour en ajouter plusieurs et prendre connaissance des mises en garde relatives à cette opération, reportez-vous au Guide de configuration du module de services de la gamme Cisco Catalyst ASA 6500 à l'aide d'ASDM. Procédez comme suit à l'interface de ligne de commande du commutateur :

	Commande	Objectif
Étape 1	interface vlan numéro_vlan Exemple : Router(config)# interface vlan 100	Ajoute une interface VLAN à la carte MSFC.
Étape 2	ip address adresse masque Exemple : Router(config)# ip address 192.168.1.2 255.255.255.0	Définit l'adresse IP de cette interface sur la carte MSFC.
Étape 3	no shutdown Exemple : Router(config)# no shutdown	Active l'interface.

5 Connexion au Module de services ASA

À l'interface de ligne de commande du commutateur, vous pouvez ouvrir une session Telnet sur le fond de panier pour accéder à l'interface de ligne de commande ASASM :

Déconnexion du Module de services ASA

---

Étape 1 Pour revenir à l'interface de ligne de commande du commutateur, tapez :

Ctrl-Maj-6, x

L'invite du commutateur s'affiche à nouveau.

Remarque : sur les claviers anglais États-Unis et Royaume-Uni, la combinaison de touches Maj-6 produit le caractère caret (^). Si vous disposez d'un autre clavier et que vous ne pouvez pas taper le caractère caret (^) comme caractère autonome, vous pouvez temporairement changer le caractère d'échappement. Utilisez la commande terminal escape-character numéro_ascii. Par exemple, pour remplacer la séquence de la session active par Ctrl-w, x, saisissez terminal escape-character 23.

Étape 2 Pour reprendre la session Telnet, appuyez sur Entrée à l'invite du commutateur.

Étape 3 Pour mettre fin à la session Telnet, saisissez la commande suivante à l'invite du commutateur :

disconnect

Remarque : la session ASASM expire par défaut après 5 minutes.

---

6 Configuration de la connectivité ASDM

Étant donné qu'ASASM ne dispose pas d'interfaces physiques, il n'est pas préconfiguré pour l'accès à ASDM ; vous devez configurer l'accès à ASDM à l'aide de l'interface de ligne de commande ASASM.

	Commande	Objectif
Étape 1	(facultatif) firewall transparent Exemple : Nom d'hôte(config)# firewall transparent	Active le mode de pare-feu transparent. Cette commande efface la configuration. Pour obtenir plus d'informations, reportez-vous au Guide de configuration du module de services de la gamme Cisco Catalyst ASA 6500 à l'aide d'ASDM.
Étape 2	Procédez de l'une des façons suivantes pour configurer une interface de gestion, en fonction du mode d'utilisation :
	Mode de routage : interface vlan numéro    ip address adresse_ip [masque]    nameif nom    security-level niveau Exemple : Nom d'hôte(config)# interface vlan 1 Nom d'hôte(config-if)# ip address 192.168.1.1 255.255.255.0 Nom d'hôte(config-if)# nameif inside Nom d'hôte(config-if)# security-level 100	Configure une interface en mode de routage. Le paramètre security_level est un nombre compris entre 1 et 100, où 100 est le plus sécurisé.
	Mode transparent : interface bvi numéro    ip address adresse_ip [masque] interface vlan numéro    bridge-group numéro_bvi    nameif nom    security-level niveau Exemple : Nom d'hôte(config)# interface bvi 1 Nom d'hôte(config-if)# ip address 192.168.1.1 255.255.255.0 Nom d'hôte(config)# interface vlan 1 Nom d'hôte(config-if)# bridge-group 1 Nom d'hôte(config-if)# nameif inside Nom d'hôte(config-if)# security-level 100	Configure une interface de point virtuelle (BVI) et attribue un VLAN de gestion au groupe de pontage. Le paramètre security_level est un nombre compris entre 1 et 100, où 100 est le plus sécurisé.
Étape 3	dhcpd address adresse_ip-adresse_ip nom_interface dhcpd enable nom_interface Exemple : Nom d'hôte(config)# dhcpd address 192.168.1.2-192.168.1.254 inside Nom d'hôte(config)# dhcpd enable inside	Active le protocole DHCP pour l'hôte de gestion sur le réseau de l'interface de gestion. Prenez soin de ne pas inclure l'adresse de gestion dans la plage d'adresses.
Étape 4	http server enable Exemple : Nom d'hôte(config)# http server enable	Active le serveur HTTP pour l'ASDM.
Étape 5	http adresse_ip masque nom_interface Exemple : Nom d'hôte(config)# http 192.168.1.0 255.255.255.0 management	Autorise l'hôte de gestion à accéder à l'ASDM.
Étape 6	write memory Exemple : Nom d'hôte(config)# write memory	Enregistre la configuration.
Étape 7	(facultatif) mode multiple Exemple : Nom d'hôte(config)# mode multiple	Définit le mode sur le mode multiple. Lorsque vous y êtes invité, confirmez que vous souhaitez convertir la configuration existante en contexte d'administration. Vous êtes ensuite invité à recharger ASASM. Pour obtenir plus d'informations, reportez-vous au Guide de configuration du module de services de la gamme Cisco Catalyst ASA 6500 à l'aide d'ASDM.

7 Lancement de l'ASDM

---

Étape 1 Sur le PC connecté au VLAN de gestion ASASM, lancez un navigateur Web.

Étape 2 Dans le champ Adresse, saisissez l'URL suivante :

https://adresse_ip_gestion/admin

Étape 3 Cliquez sur Run Startup Wizard (Exécuter l'assistant de démarrage) pour exécuter l'application Java Web Start et lancer immédiatement l'assistant de démarrage.

Vous pouvez également télécharger le lanceur d'application ASDM-IDM (Windows uniquement). Pour obtenir plus d'informations, reportez-vous au Guide de configuration du module de services de la gamme Cisco Catalyst ASA 6500 à l'aide d'ASDM.

Étape 4 Acceptez les différents certificats en fonction des boîtes de dialogue qui s'affichent. La boîte de dialogue Cisco ASDM-IDM Launcher (Lanceur d'application ASDM-IDM) s'affiche.

Étape 5 Ne remplissez pas les champs de l'identifiant et du mot de passe et cliquez sur OK.

La fenêtre principale de l'ASDM apparaît et l'assistant de démarrage s'ouvre.

---

8 Exécution de l'assistant de démarrage dans ASDM

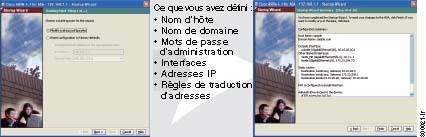

Exécutez Startup Wizard (Assistant de démarrage) pour configurer les paramètres de base. Si l'assistant de démarrage ne s'exécute pas déjà, dans la fenêtre principale de l'ASDM, sélectionnez Wizards > Startup Wizard (Assistants > Assistant de démarrage).

Suivez les instructions de l'assistant de démarrage.

9 (Facultatif) Autres assistants de l'ASDM

Outre l'assistant de démarrage, vous pouvez exécuter les assistants suivants dans l'ASDM pour configurer des fonctionnalités supplémentaires :

•High Availability and Scalability Wizard (Assistant haute disponibilité et évolutivité)

Permet de configurer le basculement actif/actif ou actif/veille.

•Packet Capture Wizard (Assistant de capture de paquet)

Permet de configurer et d'exécuter la capture. L'assistant exécute une capture de chaque interface d'entrée et de sortie. Après avoir capturé les paquets, vous pouvez enregistrer les captures sur votre PC pour analyse et relecteur dans l'analyseur de paquets.
