Remplacer le commutateur leaf Nexus 93180YC-EX - CPS
Contenu
Introduction
Ce document décrit les étapes requises pour remplacer un commutateur Leaf défectueux (Nexus 93180YC-EX) dans une configuration Ultra-M qui héberge les fonctions de réseau virtuel (VNF) de StarOS.
Informations générales
Ultra-M est une solution de coeur de réseau de paquets mobiles virtualisés prépackagée et validée conçue pour simplifier le déploiement des VNF. Les serveurs qui font partie de la configuration Ultra-M sont connectés à trois types de commutateurs différents :
- Catalyst Switch
- Commutateur Leaf
- Commutateur Spine
La topologie réseau d'une configuration Ultra-M est la suivante :
Topologie réseau UltraM
Abréviations
| VNF | Fonction de réseau virtuel |
| API | Interface de programmation d'applications |
| MOP | Méthode de procédure |
| DI | Instance distribuée |
| FTP | Protocole FTP (File Transfer Protocol) |
| SFTP | Protocole de transfert de fichiers sécurisé |
| BGP | Border Gateway Protocol |
| BFD | Détection de transfert bidirectionnel |

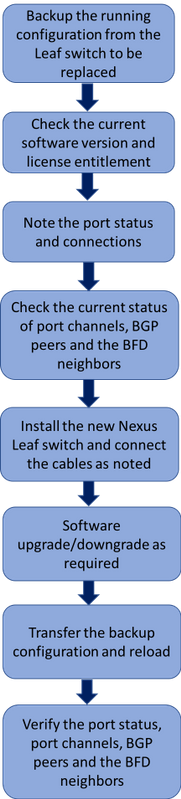

Flux de travail du MoP
Flux de travail de haut niveau de la procédure de remplacement
Commutateur leaf dans la configuration Ultra-M
Dans une configuration Ultra-M, le commutateur Leaf gère les réseaux suivants :
- Réseaux OpenStack - Gestion du locataire, API interne, réseau de stockage, réseau de gestion du stockage
- Réseaux VNF StarOS - Gestion des réseaux d'interface de ligne de commande et des réseaux de services
- Réseau de liaison ascendante - Connexion de liaison ascendante aux commutateurs Spine
Chaque rack d'une configuration Ultra-M comporte une paire de commutateurs Leaf. Les réseaux gérés par le commutateur Leaf sont redondants sur l’ensemble du
les commutateurs leaf du rack. Ainsi, les réseaux ne doivent pas être affectés par le remplacement d’un commutateur Leaf.
Conditions préalables
1. Effectuez une sauvegarde du fichier de configuration à partir du commutateur Leaf avec l'utilisation de ftp/sftp avant de procéder au remplacement du commutateur.
POD1-leaf1# copy running-config sftp:
Enter destination filename: [POD1-leaf1-running-config] backup-leaf-1-cfg
Enter vrf (If no input, current vrf 'default' is considered): management
Enter hostname for the sftp server: 10.10.10.10
Enter username: admin
The authenticity of host '10.10.10.10 (10.10.10.10)' can't be established.
RSA key fingerprint is SHA256:fnbUmd2mL5yE94zxrRoKAlvYfQbheXJfQox7m3XfpIU.
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added '10.10.10.10' (RSA) to the list of known hosts.
User Access Verification
Password:
Connected to 10.10.10.10
sftp> put /var/tmp/vsh/backup-leaf-1-cfg backup-leaf-1-cfg
Uploading /var/tmp/vsh/backup-leaf-1-cfg to /backup-leaf-1-cfg
/var/tmp/vsh/backup-leaf-1-cfg 100% 33KB 33.2KB/s 00:00
sftp> exit
Copy complete, now saving to disk (please wait)...
Copy complete.
POD1-leaf1#
2. Vérifiez la version actuelle du logiciel qui s’exécute dans le commutateur et notez-en la version actuelle.
POD1-leaf1# show version
<snip>
Software
BIOS: version 07.59
NXOS: version 7.0(3)I7(3)
BIOS compile time: 08/26/2016
NXOS image file is: bootflash:///nxos.7.0.3.I7.3.bin
NXOS compile time: 2/12/2018 13:00:00 [02/12/2018 19:13:48]
3. Vérifiez le droit de licence actuel.
POD1-leaf1 # show license usage
Feature Ins Lic Status Expiry Date Comments
Count
--------------------------------------------------------------------------------
N9K_LIC_1G No - Unused -
VPN_FABRIC No - Unused -
FCOE_NPV_PKG No - Unused -
SECURITY_PKG No 0 Unused -
N9K_UPG_EX_10G No - Unused -
TP_SERVICES_PKG No - Unused -
NXOS_ADVANTAGE_GF No - Unused -
NXOS_ADVANTAGE_M4 No - Unused -
NXOS_ADVANTAGE_XF No - Unused -
NXOS_ESSENTIALS_GF No - Unused -
NXOS_ESSENTIALS_M4 No - Unused -
NXOS_ESSENTIALS_XF No - Unused -
SAN_ENTERPRISE_PKG No - Unused -
PORT_ACTIVATION_PKG No 0 Unused -
NETWORK_SERVICES_PKG No - Unused -
NXOS_ADVANTAGE_M8-16 No - Unused -
NXOS_ESSENTIALS_M8-16 No - Unused -
FC_PORT_ACTIVATION_PKG No 0 Unused -
LAN_ENTERPRISE_SERVICES_PKG Yes - In use Never -
--------------------------------------------------------------------------------
4. Notez les câbles physiques connectés au commutateur et l'état du port.
POD1-leaf1 # show int status
5. Vérifiez l'état actuel des canaux de port, des homologues BGP (Border Gateway Protocol) et des voisins BFD (Bidirectional Forwarding Detection).
POD1-leaf1 # show port-channel summary
POD1-leaf1 # show ip bgp summary vrf all
POD1-leaf1 # show ipv6 bgp summary vrf all
POD1-leaf1 # show bfd neighbor vrf all
POD1-leaf1 # show bfd ipv6 neighbor vrf all
Procédure de remplacement du commutateur
1. Installez le nouveau commutateur dans le bâti et connectez les câbles au commutateur comme indiqué. Les étapes de l'installation du commutateur se trouvent ici : Guide d'installation matérielle du mode NX-OS Cisco Nexus 93180YC-EX
2. Effectuez la configuration IP initiale afin d'activer l'accès au commutateur via l'adresse IP de gestion pour une configuration ultérieure. Les étapes permettant d'exécuter les paramètres IP initiaux sont les suivantes : Connexion du commutateur au réseau
3. Vérifiez la version logicielle du commutateur Nexus et effectuez une mise à niveau/rétrogradation vers la version logicielle précédente conformément à ce lien : Guide de mise à niveau et de mise à niveau du logiciel NX-OS de la gamme Cisco Nexus 9000
4. Vérifiez le niveau de licence du nouveau commutateur Nexus et vérifiez qu'il est conforme aux anciens paramètres de licence.
POD1-leaf1 # show license usage
Feature Ins Lic Status Expiry Date Comments
Count
--------------------------------------------------------------------------------
N9K_LIC_1G No - Unused -
VPN_FABRIC No - Unused -
FCOE_NPV_PKG No - Unused -
SECURITY_PKG No 0 Unused -
N9K_UPG_EX_10G No - Unused -
TP_SERVICES_PKG No - Unused -
NXOS_ADVANTAGE_GF No - Unused -
NXOS_ADVANTAGE_M4 No - Unused -
NXOS_ADVANTAGE_XF No - Unused -
NXOS_ESSENTIALS_GF No - Unused -
NXOS_ESSENTIALS_M4 No - Unused -
NXOS_ESSENTIALS_XF No - Unused -
SAN_ENTERPRISE_PKG No - Unused -
PORT_ACTIVATION_PKG No 0 Unused -
NETWORK_SERVICES_PKG No - Unused -
NXOS_ADVANTAGE_M8-16 No - Unused -
NXOS_ESSENTIALS_M8-16 No - Unused -
FC_PORT_ACTIVATION_PKG No 0 Unused -
LAN_ENTERPRISE_SERVICES_PKG Yes - In use Never -
--------------------------------------------------------------------------------
5. Transférez la sauvegarde de configuration au nouveau commutateur.
server-backup$ sftp admin@10.10.10.10
The authenticity of host '10.10.10.10 (10.10.10.10)' can't be established.
RSA key fingerprint is SHA256:fnbUmd2mL5yE94zxrRoKAlvYfQbheXJfQox7m3XfpIU.
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added '10.10.10.10' (RSA) to the list of known hosts.
User Access Verification
Password:
Password:
Connected to 10.10.10.10.
sftp> ls
20170607_193430_poap_15489_1.log 20170607_193430_poap_15489_2.log 20170607_193430_poap_15489_init.log backup-leaf-1-cfg
sftp> put backup-leaf-1-cfg
Uploading backup-spine-cfg-2 to /backup-leaf-1-cfg
backup-leaf-1-cfg 100% 33KB 23.5KB/s 00:01
sftp> bye
POD1-leaf1 # copy bootflash:///backup-leaf-1-cfg startup-config
Copy progress 100% 33KB
Copy complete, now saving to disk (please wait)...
Copy complete.
6. Rechargez le commutateur après avoir chargé la configuration de sauvegarde.
POD1-leaf1 # reload
7. Vérifiez l'état des ports, les canaux de port, les homologues BGP et les voisins BFD.
POD1-leaf1# show int status
POD1-leaf1 # show port-channel summary
POD1-leaf1 # show ip bgp summary vrf all
POD1-leaf1 # show ipv6 bgp summary vrf all
POD1-leaf1 # show bfd neighbor vrf all
POD1-leaf1 # show bfd ipv6 neighbor vrf all
