Ce document décrit comment configurer le dispositif de sécurité adaptatif Cisco (ASA) afin d'apprendre les routes via le protocole EIGRP (Enhanced Interior Gateway Routing Protocol), qui est pris en charge dans le logiciel ASA version 9.x et ultérieures, et effectuer l'authentification.
Cisco exige que vous remplissiez ces conditions avant de tenter cette configuration :
Les informations contenues dans ce document sont basées sur les versions de matériel et de logiciel suivantes :
The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.
Le code Cisco ASA version 8.4.4.1 et ultérieure synchronise les routes dynamiques de l'unité ACTIVE à l'unité STANDBY. En outre, la suppression des routes est également synchronisée avec l'unité STANDBY. Cependant, l'état des contiguïtés homologues n'est pas synchronisé ; seul le périphérique ACTIVE gère l’état du voisin et participe activement au routage dynamique. Reportez-vous à la FAQ ASA : Que se passe-t-il après le basculement si les routes dynamiques sont synchronisées ? pour plus d'informations.
Cette section décrit comment configurer les fonctionnalités couvertes dans ce document.
Ce document utilise la configuration réseau suivante :
Dans la topologie de réseau illustrée, l'adresse IP de l'interface interne Cisco ASA est 10.10.10.1/24. L'objectif est de configurer EIGRP sur Cisco ASA afin d'apprendre les routes vers les réseaux internes (10.20.20.0/24, 172.18.124.0/24 et 192.168.10.0/24) de manière dynamique via le routeur adjacent (R1). R1 apprend les routes vers les réseaux internes distants via les deux autres routeurs (R2 et R3).
ASDM est une application basée sur navigateur utilisée pour configurer et surveiller le logiciel sur les appliances de sécurité. L'ASDM est chargé à partir du dispositif de sécurité, puis utilisé pour configurer, surveiller et gérer le périphérique. Vous pouvez également utiliser le lanceur ASDM afin de lancer l'application ASDM plus rapidement que l'applet Java. Cette section décrit les informations dont vous avez besoin pour configurer les fonctionnalités décrites dans ce document avec ASDM.
Complétez ces étapes afin de configurer le protocole EIGRP dans Cisco ASA.
Seules les interfaces avec une adresse IP qui fait partie des réseaux définis participent au processus de routage EIGRP. Si vous avez une interface que vous ne voulez pas participer au routage EIGRP mais qui est connectée à un réseau que vous voulez annoncer, configurez une entrée réseau dans l'onglet Setup > Networks qui couvre le réseau auquel l'interface est connectée, puis configurez cette interface en tant qu'interface passive afin que l'interface ne puisse pas envoyer ou recevoir de mises à jour EIGRP.
Cisco ASA prend en charge l'authentification MD5 des mises à jour de routage à partir du protocole de routage EIGRP. Le résumé à clé MD5 de chaque paquet EIGRP empêche l'introduction de messages de routage non autorisés ou faux provenant de sources non approuvées. L'ajout de l'authentification à vos messages EIGRP garantit que vos routeurs et Cisco ASA acceptent uniquement les messages de routage provenant d'autres périphériques de routage configurés avec la même clé pré-partagée. Sans cette authentification configurée, si quelqu'un introduit un autre périphérique de routage avec des informations de route différentes ou contraires sur le réseau, les tables de routage de vos routeurs ou de Cisco ASA peuvent devenir corrompues et une attaque par déni de service peut s'ensuivre. Lorsque vous ajoutez l'authentification aux messages EIGRP envoyés entre vos périphériques de routage (qui inclut l'ASA), elle empêche les ajouts non autorisés de routeurs EIGRP dans votre topologie de routage.
L’authentification de route EIGRP est configurée par interface. Tous les voisins EIGRP sur les interfaces configurées pour l'authentification des messages EIGRP doivent être configurés avec le même mode et la même clé d'authentification pour les contiguïtés à établir.
Complétez ces étapes afin d'activer l'authentification MD5 EIGRP sur Cisco ASA.
Avec le protocole EIGRP, vous pouvez contrôler les mises à jour de routage envoyées et reçues. Dans cet exemple, vous allez bloquer les mises à jour de routage sur l'ASA pour le préfixe réseau 192.168.10.0/24, qui se trouve derrière R1. Pour le filtrage de route, vous pouvez uniquement utiliser la liste de contrôle d'accès STANDARD.
access-list eigrp standard deny 192.168.10.0 255.255.255.0
access-list eigrp standard permit any
router eigrp 10
distribute-list eigrp in
ASA(config)# show access-list eigrp
access-list eigrp; 2 elements; name hash: 0xd43d3adc
access-list eigrp line 1 standard deny 192.168.10.0 255.255.255.0 (hitcnt=3) 0xeb48ecd0
access-list eigrp line 2 standard permit any4 (hitcnt=12) 0x883fe5ac
Il s'agit de la configuration CLI de Cisco ASA.
!outside interface configuration
interface GigabitEthernet0/0
description outside interface connected to the Internet
nameif outside
security-level 0
ip address 198.51.100.120 255.255.255.0
!
!inside interface configuration
interface GigabitEthernet0/1
description interface connected to the internal network
nameif inside
security-level 100
ip address 10.10.10.1 255.255.255.0
!
!EIGRP authentication is configured on the inside interface
authentication key eigrp 10 cisco123 key-id 1
authentication mode eigrp 10 md5
!
!management interface configuration
interface Management0/0
nameif management
security-level 99
ip address 10.10.20.1 255.255.255.0 management-only
!
!
!EIGRP Configuration - the CLI configuration is very similar to the
!Cisco IOS router EIGRP configuration.
router eigrp 10
no auto-summary
eigrp router-id 10.10.10.1
network 10.10.10.0 255.255.255.0
!
!This is the static default gateway configuration
route outside 0.0.0.0 0.0.0.0 198.51.100.1 1
Il s’agit de la configuration CLI de R1 (routeur interne).
!!Interface that connects to the Cisco ASA. Notice the EIGRP authentication
paramenters.
interface FastEthernet0/0
ip address 10.10.10.2 255.255.255.0
ip authentication mode eigrp 10 md5
ip authentication key-chain eigrp 10 MYCHAIN
!
!
! EIGRP Configuration
router eigrp 10
network 10.10.10.0 0.0.0.255
network 10.20.20.0 0.0.0.255
network 172.18.124.0 0.0.0.255
network 192.168.10.0
no auto-summary

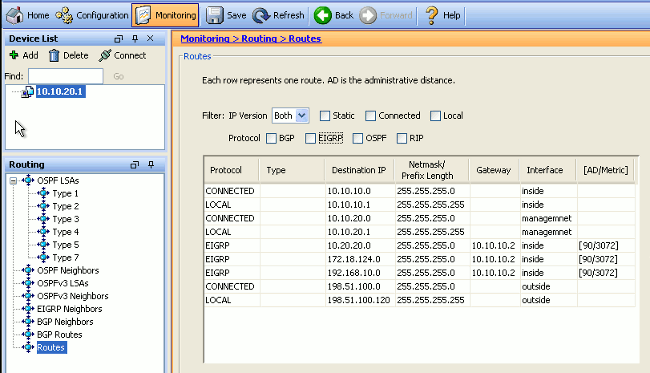

Complétez ces étapes afin de vérifier votre configuration.
ciscoasa# show route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is 100.10.10.2 to network 0.0.0.0
C 198.51.100.0 255.255.255.0 is directly connected, outside
D 192.168.10.0 255.255.255.0 [90/131072] via 10.10.10.2, 0:32:29, inside
D 172.18.124.0 255.255.255.0 [90/131072] via 10.10.10.2, 0:32:29, inside
C 127.0.0.0 255.255.0.0 is directly connected, cplane
D 10.20.20.0 255.255.255.0 [90/28672] via 10.10.10.2, 0:32:29, inside
C 10.10.10.0 255.255.255.0 is directly connected, inside
C 10.10.20.0 255.255.255.0 is directly connected, management
S* 0.0.0.0 0.0.0.0 [1/0] via 198.51.100.1, outside
ciscoasa(config)# show route eigrp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, + - replicated route
Gateway of last resort is not set
D 192.168.10.0 255.255.255.0 [90/131072] via 10.10.10.2, 0:32:29, inside
D 172.18.124.0 255.255.255.0 [90/131072] via 10.10.10.2, 0:32:29, inside
D 10.20.20.0 255.255.255.0 [90/28672] via 10.10.10.2, 0:32:29, inside
ciscoasa# show eigrp topology
EIGRP-IPv4 Topology Table for AS(10)/ID(10.10.10.1)
Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply,
r - reply Status, s - sia Status
P 10.20.20.0 255.255.255.0, 1 successors, FD is 28672
via 10.10.10.2 (28672/28416), GigabitEthernet0/1
P 10.10.10.0 255.255.255.0, 1 successors, FD is 2816
via Connected, GigabitEthernet0/1
P 192.168.10.0 255.255.255.0, 1 successors, FD is 131072
via 10.10.10.2 (131072/130816), GigabitEthernet0/1
P 172.18.124.0 255.255.255.0, 1 successors, FD is 131072
via 10.10.10.2 (131072/130816), GigabitEthernet0/1
ciscoasa# show eigrp neighbors
EIGRP-IPv4 neighbors for process 10
H Address Interface Hold Uptime SRTT RTO Q Seq (sec) (ms)Cnt Num
0 10.10.10.2 Gi0/1 12 00:39:12 107 642 0 1
Voici le flux de paquets.
Cette section contient des informations sur les commandes debug et show qui peuvent être utiles pour résoudre les problèmes EIGRP.
L'Outil Interpréteur de sortie (clients enregistrés uniquement) (OIT) prend en charge certaines commandes show. Employez l'OIT afin d'afficher une analyse de la sortie de la commande show.
Il s'agit de la sortie de la commande debug dans l'appairage réussi avec R1. Vous pouvez voir chacune des différentes routes qui sont correctement installées sur le système.
EIGRP-IPv4(Default-IP-Routing-Table:10): Callback: route_adjust GigabitEthernet0/1
DUAL: dest(10.10.10.0 255.255.255.0) not active
DUAL: rcvupdate: 10.10.10.0 255.255.255.0 via Connected metric 2816/0 on topoid 0
DUAL: Find FS for dest 10.10.10.0 255.255.255.0. FD is 4294967295, RD is 4294967
295 on topoid 0 found
DUAL: RT installed 10.10.10.0 255.255.255.0 via 0.0.0.0
DUAL: Send update about 10.10.10.0 255.255.255.0. Reason: metric chg on topoid
0
DUAL: Send update about 10.10.10.0 255.255.255.0. Reason: new if on topoid 0
DUAL: dest(10.20.20.0 255.255.255.0) not active
DUAL: rcvupdate: 10.20.20.0 255.255.255.0 via 10.10.10.2 metric 28672/28416 on t
opoid 0
DUAL: Find FS for dest 10.20.20.0 255.255.255.0. FD is 4294967295, RD is 4294967
295 on topoid 0 found
EIGRP-IPv4(Default-IP-Routing-Table:10): route installed for 10.20.20.0 ()
DUAL: RT installed 10.20.20.0 255.255.255.0 via 10.10.10.2
DUAL: Send update about 10.20.20.0 255.255.255.0. Reason: metric chg on topoid
0
DUAL: Send update about 10.20.20.0 255.255.255.0. Reason: new if on topoid 0
DUAL: dest(172.18.124.0 255.255.255.0) not active
DUAL: rcvupdate: 172.18.124.0 255.255.255.0 via 10.10.10.2 metric 131072/130816
on topoid 0
DUAL: Find FS for dest 172.18.124.0 255.255.255.0. FD is 4294967295, RD is 42949
67295 on topoid 0 found
EIGRP-IPv4(Default-IP-Routing-Table:10): route installed for 172.18.124.0 ()
DUAL: RT installed 172.18.124.0 255.255.255.0 via 10.10.10.2
DUAL: Send update about 172.18.124.0 255.255.255.0. Reason: metric chg on topoi
d 0
DUAL: Send update about 172.18.124.0 255.255.255.0. Reason: new if on topoid 0
DUAL: dest(192.168.10.0 255.255.255.0) not active
DUAL: rcvupdate: 192.168.10.0 255.255.255.0 via 10.10.10.2 metric 131072/130816
on topoid 0
DUAL: Find FS for dest 192.168.10.0 255.255.255.0. FD is 4294967295, RD is 42949
67295 on topoid 0 found
EIGRP-IPv4(Default-IP-Routing-Table:10): route installed for 192.168.10.0 ()
DUAL: RT installed 192.168.10.0 255.255.255.0 via 10.10.10.2
DUAL: Send update about 192.168.10.0 255.255.255.0. Reason: metric chg on topoi
d 0
DUAL: Send update about 192.168.10.0 255.255.255.0. Reason: new if on topoid 0
Vous pouvez également utiliser la commande debug eigrp neighbor. Ceci est le résultat de cette commande debug lorsque l'ASA Cisco a créé avec succès une nouvelle relation de voisinage avec R1.
ciscoasa# EIGRP-IPv4(Default-IP-Routing-Table:10): Callback: route_adjust Gigabi
tEthernet0/1
EIGRP: New peer 10.10.10.2
EIGRP-IPv4(Default-IP-Routing-Table:10): route installed for 10.20.20.0 ()
EIGRP-IPv4(Default-IP-Routing-Table:10): route installed for 172.18.124.0 ()
EIGRP-IPv4(Default-IP-Routing-Table:10): route installed for 192.168.10.0 ()
Vous pouvez également utiliser les paquets debug EIGRP pour obtenir des informations détaillées sur l'échange de messages EIGRP entre Cisco ASA et ses homologues. Dans cet exemple, la clé d'authentification a été modifiée sur le routeur (R1) et le résultat du débogage vous montre que le problème est une non-correspondance d'authentification.
ciscoasa# EIGRP: Sending HELLO on GigabitEthernet0/1
AS 655362, Flags 0x0, Seq 0/0 interfaceQ 1/1 iidbQ un/rely 0/0
EIGRP: pkt key id = 1, authentication mismatch
EIGRP: GigabitEthernet0/1: ignored packet from 10.10.10.2, opcode = 5
(invalid authentication)
ASA abandonne le voisinage EIGRP lorsque des modifications sont apportées à la liste de distribution EIGRP. Ce message Syslog est affiché.
EIGRP Nieghborship Resets with syslogs ASA-5-336010: EIGRP-IPv4: PDM(314 10:
Neighbor 10.15.0.30 (GigabitEthernet0/0) is down: route configuration changed
Avec cette configuration, chaque fois qu'une nouvelle entrée de liste de contrôle d'accès est ajoutée dans la liste de contrôle d'accès, le voisinage EIGRP Eigrp-network-list est réinitialisé.
router eigrp 10
distribute-list Eigrp-network-list in
network 10.10.10.0 255.0.0.0
passive-interface default
no passive-interface inside
redistribute static
access-list Eigrp-network-list standard permit any
Vous pouvez observer que la relation de voisinage est active avec le périphérique adjacent.
ciscoasa(config)# show eigrp neighbors
EIGRP-IPv4 neighbors for process 10
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 10.10.10.2 Gi0/3 10 00:01:22 1 5000 0 5
ciscoasa(config)# show eigrp neighbors
EIGRP-IPv4 neighbors for process 10
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 10.10.10.2 Gi0/3 13 00:01:29 1 5000 0 5
Vous pouvez maintenant ajouter access-list Eigrp-network-list standard deny 172.18.24.0 255.255.255.0.
%ASA-5-111010: User 'enable_15', running 'CLI' from IP 0.0.0.0, executed 'debug
eigrp fsm'
%ASA-7-111009: User 'enable_15' executed cmd: show access-list
%ASA-5-111008: User 'enable_15' executed the 'access-list Eigrp-network-list line
1 permit 172.18.24.0 255.255.255.0' command.
%ASA-5-111010: User 'enable_15', running 'CLI' from IP 0.0.0.0, executed 'access-list
Eigrp-network-list line 1 permit 172.18.24.0.0 255.255.255.0'
%ASA-7-111009: User 'enable_15' executed cmd: show eigrp neighbors
%ASA-5-336010: EIGRP-IPv4: PDM(599 10: Neighbor 10.10.10.2 (GigabitEthernet0/3) is
down: route configuration changed
%ASA-5-336010: EIGRP-IPv4: PDM(599 10: Neighbor 10.10.10.2 (GigabitEthernet0/3) is
up: new adjacency
Ces journaux sont visibles dans debug eigrp fsm.
IGRP2: linkdown: start - 10.10.10.2 via GigabitEthernet0/3
DUAL: Destination 10.10.10.0 255.255.255.0 for topoid 0
DUAL: linkdown: finish
Ce comportement est attendu dans toutes les nouvelles versions ASA de 8.4 et 8.6 à 9.1. Il en est de même pour les routeurs qui exécutent les trains de codes 12.4 à 15.1. Cependant, ce comportement n'est pas observé dans les versions 8.2 et antérieures du logiciel ASA, car les modifications apportées à une liste de contrôle d'accès ne réinitialisent pas les contiguïtés EIGRP.
Étant donné que le protocole EIGRP envoie la table topologique complète à un voisin lors de la première apparition du voisin, puis qu’il envoie uniquement les modifications, la configuration d’une liste de distribution avec le caractère événementiel du protocole EIGRP rendrait difficile l’application des modifications sans une réinitialisation complète de la relation de voisinage. Les routeurs doivent suivre chaque route envoyée et reçue d’un voisin afin de savoir quelle route a changé (c’est-à-dire, serait ou ne serait pas envoyée/acceptée) afin d’appliquer les modifications telles que dictées par la liste de distribution actuelle. Il est beaucoup plus facile de simplement démolir et rétablir la contiguïté entre voisins.
Lorsqu'une contiguïté est désactivée et rétablie, toutes les routes apprises entre des voisins particuliers sont simplement oubliées et la synchronisation complète entre les voisins est effectuée à nouveau - avec la nouvelle liste de distribution en place.
La plupart des techniques EIGRP que vous utilisez pour dépanner les routeurs Cisco IOS peuvent être appliquées sur Cisco ASA. Afin de dépanner EIGRP, utilisez le diagramme de flux principal de dépannage ; commencer à la case marquée Main.
