Configuración de una WLAN para voz con Cisco 8821 en Catalyst 9800 WLC

Introducción

Este documento describe cómo configurar un controlador de LAN inalámbrica (WLC) 9800 para una implementación de voz mediante auriculares Cisco 8821 en Central Switching y FlexConnect Local Switching.

Prerequisites

Requirements

Cisco recomienda que tenga conocimiento sobre estos temas:

• Modelo de configuración de Catalyst Wireless 9800
• FlexConnect
• 802.11r
• Control de admisión de la llamada (CAC)

Componentes Utilizados

La información de este documento se basa en una versión 9800L v17.6.1

La información que contiene este documento se creó a partir de los dispositivos en un ambiente de laboratorio específico. Todos los dispositivos que se utilizan en este documento se pusieron en funcionamiento con una configuración verificada (predeterminada). Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.

Configuración de un SSID

Opción a: Switching central

Diagrama de red de switching central

Switching central: etiquetas y perfiles

En este documento, la configuración de todas las etiquetas y perfiles se realiza con el uso de Advanced Wireless Setup, ya que todas las etiquetas y perfiles se pueden configurar en el mismo menú.

Paso 1. Navegue hasta Configuration > Wireless Setup > Advanced > Start Now > WLAN Profile y haga clic en +Add para crear una nueva WLAN. Configure el SSID, el nombre de perfil, el ID de WLAN y el estado de la WLAN. Luego, navegue hasta Seguridad > Capa 2 y configure las configuraciones:

Configuración de seguridad SSID de voz, parte 2Configuración de seguridad SSID de voz parte 3Configuración de seguridad SSID de voz, parte 1

Nota: Con un PSK SSID no es necesario activar FT, ya que el protocolo de enlace durante el roaming es corto. Al configurar 802.1X WPA Enterprise, se recomienda habilitar FT+802.1X como AKM y habilitar la transición rápida, pero mantener "Over the DS" como deshabilitado. También puede configurar FT+PSK, pero en este ejemplo se utiliza PSK normal por motivos de simplicidad.

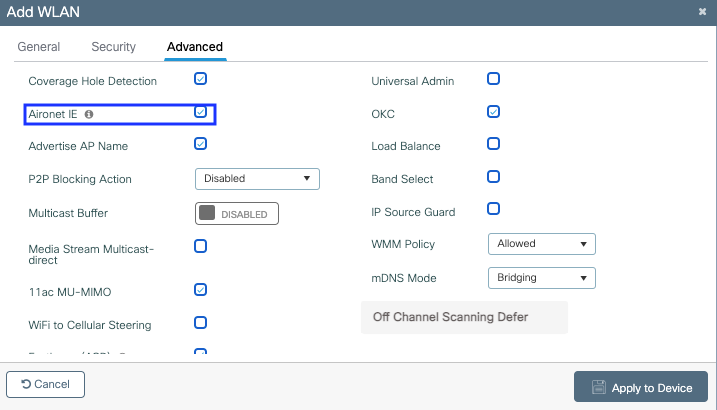

Paso 2. Vaya a la pestaña Advanced y habilite Aironet IE. Asegúrese de que el equilibrio de carga y la selección de banda estén desactivados:

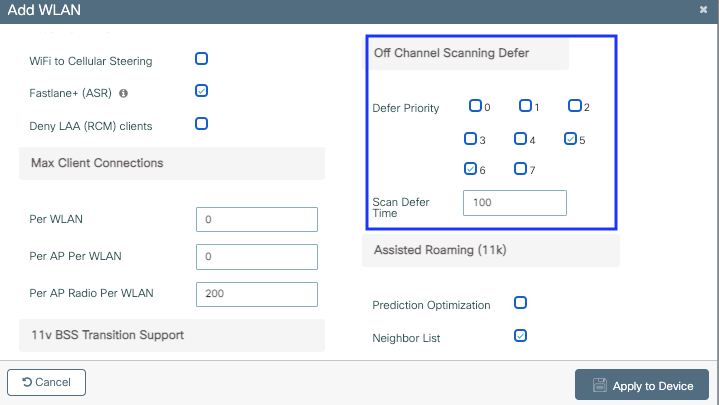

En la misma página, asegúrese de que el aplazamiento del análisis de canales fuera del canal está activado para las prioridades 5, 6 y 7. Esto evita que el AP se salga del canal durante 100ms después de que se recibió una trama con esas prioridades UP (básicamente una trama de voz).

Paso 3. Seleccione Policy Profile y haga clic en Add:

Configure el nombre del perfil de política, establezca el estado como Activado y mantenga activado el switching central, la autenticación, DHCP y la asociación (después de 17.6, la casilla de la asociación central desaparece):

Haga clic en Access Policies y configure la VLAN a la que se asignará el cliente inalámbrico cuando se conecte a la voz SSID:

Página Políticas: Perfil de Acceso: Políticas: Configuración

Haga clic en QoS y AVC, y configure el parámetro Auto QoS como Voz. Haga clic en Guardar y aplicar al dispositivo.

Haga clic en Advanced, configure el tiempo de espera de la sesión en 84000, asegúrese de que DHCP IPv4 requerido esté inhabilitado y habilite el proxy ARP.

Página Perfil de política: configuración avanzada

Paso 4. Seleccione Etiqueta de directiva y haga clic en Agregar. Configure el nombre de la etiqueta de directiva. Bajo WLAN-Policy Maps, haga clic en +Add. Seleccione el perfil WLAN y el perfil de política en los menús desplegables, haga clic en la verificación para que se configure el mapa. A continuación, haga clic en Guardar y aplicar al dispositivo.

Paso 5. Seleccione Etiqueta del sitio y haga clic en Agregar. Marque la casilla Enable Local Site para que los AP funcionen en el modo local. A continuación, haga clic en Guardar y aplicar al dispositivo:

Paso 6. Seleccione RF Profile y haga clic en Add. Configure un perfil de RF por banda.

Vaya al menú 802.11. Desactive todas las velocidades inferiores a 12 Mbps, establezca 12 Mbps como velocidad obligatoria y 18 Mbps y superiores como admitidas en ambas bandas.

Velocidades de transferencia de datos de 2,4 GHz:

Velocidades de datos de 5 GHz:

Paso 7. Seleccione RF Tag y haga clic en Add. Seleccione los perfiles de RF creados en el paso 5 de esta sección. A continuación, haga clic en Guardar y aplicar al dispositivo.

Paso 8. Seleccione Tag APs, elija los APs y agregue la etiqueta Policy, Site y RF creada anteriormente. A continuación, haga clic en Guardar y aplicar al dispositivo.

Switching central: interfaz de línea de comandos (CLI)

Desde la CLI, ejecute estos comandos:

//////// WLAN Configuration
wlan Voice 1 Voice
 ccx aironet-iesupport
 no security ft adaptive
 security wpa psk set-key ascii 0 Cisco123
 no security wpa akm dot1x
 security wpa akm psk
 no shutdown

//////// Policy Profile Configuration
wireless profile policy PP1
 autoqos mode voice
 ipv4 arp-proxy
 service-policy input platinum-up
 service-policy output platinum
 session-timeout 84000
 vlan 1
 no shutdown

//////// Policy Tag Configuration
wireless tag policy PT1
 wlan Voice policy PP1

//////// Site Tag Configuration
wireless tag site ST1
 local-site

//////// 2.4 GHz RF Profile Configuration
ap dot11 24ghz rf-profile Voice24GHz
 rate RATE_11M disable
 rate RATE_12M mandatory
 rate RATE_1M disable
 rate RATE_2M disable
 rate RATE_5_5M disable
 rate RATE_6M disable
 rate RATE_9M disable
 no shutdown

//////// 5 GHz RF Profile Configuration
ap dot11 5ghz rf-profile Voice5GHz
 rate RATE_24M supported
 rate RATE_6M disable
 rate RATE_9M disable
 no shutdown

//////// RF Tag Configuration
wireless tag rf RT1
 24ghz-rf-policy Voice24GHz
 5ghz-rf-policy Voice5GHz

//////// AP Configuration
ap a023.9f86.52c0
 policy-tag PT1
 rf-tag RT1
 site-tag ST1

Opción b: switching local FlexConnect

Diagrama de red de switching local Flexconnect

Etiquetas y perfiles de switching local de Flexconnect

Paso 1. Navegue hasta Configuration > Wireless Setup > Advanced > Start Now > WLAN Profile y haga clic en +Add para crear una nueva WLAN. Configure el SSID, el nombre de perfil, el ID de WLAN y el estado de la WLAN. Luego, navegue hasta Seguridad > Capa 2 y configure las configuraciones:

Configuración de seguridad SSID de voz, parte 2Configuración de seguridad SSID de voz parte 3Configuración de seguridad SSID de voz, parte 1

Nota: Con un PSK SSID no es necesario activar FT, ya que el protocolo de enlace durante el roaming es corto. Al configurar 802.1X WPA Enterprise, se recomienda habilitar FT+802.1X como AKM y habilitar la transición rápida, pero mantener "Over the DS" como deshabilitado. También puede configurar FT+PSK, pero en este ejemplo se utiliza PSK normal por motivos de simplicidad.

Paso 2. Vaya a la pestaña Advanced y habilite Aironet IE. Asegúrese de que el equilibrio de carga y la selección de banda estén desactivados:

En la misma página, asegúrese de que el aplazamiento del análisis de canales fuera del canal está activado para las prioridades 5, 6 y 7. Esto evita que el AP se salga del canal durante 100ms después de que se recibió una trama con esas prioridades UP (básicamente una trama de voz).

Paso 3. Seleccione Policy Profile y haga clic en Add:

Configure el nombre del perfil de política, establezca el estado como Activado, desactive el Switching central y DHCP central. Para un PSK SSID, la autenticación se puede mover a local para dar al punto de acceso la función de verificar el PSK. En el caso de 802.1X, generalmente desea que el WLC siga realizando las autenticaciones 802.1X.

Configuración de perfil de política de switching local flexible

Vaya a la pestaña Políticas de acceso para asignar la VLAN a la que están asignados los clientes inalámbricos cuando se conectan a esta WLAN de forma predeterminada. Puede seleccionar un nombre de VLAN en el menú desplegable o escribir manualmente un ID de VLAN.

Haga clic en QoS y AVC, y configure el parámetro Auto QoS como Voz. Haga clic en Guardar y aplicar al dispositivo.

Haga clic en Advanced, establezca el tiempo de espera de la sesión en 84000, asegúrese de que DHCP IPv4 requerido esté inhabilitado y inhabilite el proxy ARP.

Configuración avanzada del perfil de política flexible

Paso 4. Seleccione Etiqueta de directiva y haga clic en Agregar. Configure el nombre de la etiqueta de directiva. Bajo WLAN-Policy Maps, haga clic en +Add. Seleccione el perfil WLAN y el perfil de política en los menús desplegables y haga clic en la casilla para que se configure el mapa. A continuación, haga clic en Guardar y aplicar al dispositivo.

Paso 5. Haga clic en Flex Profile y luego en Add. Configure el nombre de Flex Profile, el ID de VLAN nativa y Habilitar almacenamiento en caché ARP:

Configuración de política de perfil flexible

Nota: El ID de VLAN nativa hace referencia a la VLAN nativa configurada en el puerto del switch al que están conectados los AP, asociados con este Flex Profile.

Paso 6. Seleccione Etiqueta del sitio y haga clic en Agregar. Configure el nombre de la etiqueta del sitio, desmarque la opción Enable Local Site y agregue Flex Profile. A continuación, haga clic en Guardar y aplicar al dispositivo.

Nota: al desactivar Activar sitio local, los puntos de acceso asignados a esta etiqueta de sitio se configurarán automáticamente como puntos de acceso FlexConnect.

Paso 7. Seleccione RF Profile y haga clic en Add. Configure un perfil de RF por banda.

Vaya al menú 802.11. Desactive todas las velocidades inferiores a 12 Mbps, establezca 12 Mbps como velocidad obligatoria y 18 Mbps y superiores como admitidas en ambas bandas.

Velocidades de transferencia de datos de 2,4 GHz:

Velocidades de datos de 5 GHz:

Paso 8. Seleccione RF Tag y haga clic en Add. Configure los perfiles de RF creados en el paso 6 de esta sección. A continuación, haga clic en Guardar y aplicar al dispositivo.

Paso 9. Seleccione Tag APs, elija los APs y agregue la etiqueta Policy, Site y RF creada anteriormente. A continuación, haga clic en Guardar y aplicar al dispositivo.

El AP reiniciará su túnel CAPWAP y se unirá nuevamente al WLC 9800. Vaya a Configuration > Wireless > Access Points y confirme que el modo AP es Flex:

Interfaz de línea de comandos (CLI) de switching local Flexconnect

Desde la CLI, ejecute estos comandos:

//////// WLAN Configuration
wlan Voice 1 Voice
 ccx aironet-iesupport
 no security ft adaptive
 security wpa psk set-key ascii 0 Cisco123
 no security wpa akm dot1x
 security wpa akm psk
 no shutdown

//////// Policy Profile Configuration
wireless profile policy PP2
 do wireless autoqos policy-profile PP2 mode voice
 service-policy input platinum-up
 service-policy output platinum
 vlan 2672
 no shutdown

//////// Policy Tag Configuration
wireless tag policy PT2
 wlan Voice policy PP2

//////// Flex Profile Configuration
wireless profile flex FP2
 arp-caching
 vlan-name 1
 native-vlan-id 1

//////// Site Tag Configuration
wireless tag site ST2
 no local-site
 flex-profie FP2

//////// 2.4 GHz RF Profile Configuration
ap dot11 24ghz rf-profile Voice24GHz
 rate RATE_11M disable
 rate RATE_12M mandatory
 rate RATE_1M disable
 rate RATE_2M disable
 rate RATE_5_5M disable
 rate RATE_6M disable
 rate RATE_9M disable
 no shutdown

//////// 5 GHz RF Profile Configuration
ap dot11 5ghz rf-profile Voice5GHz
 rate RATE_24M supported
 rate RATE_6M disable
 rate RATE_9M disable
 no shutdown

//////// RF Tag Configuration
wireless tag rf RT2
 24ghz-rf-policy Voice24GHz
 5ghz-rf-policy Voice5GHz

//////// AP Configuration
ap a023.9f86.52c0
 policy-tag PT2
 rf-tag RT2
 site-tag ST2

Configurar parámetros de medios

Configuración de la interfaz gráfica para el usuario

Paso 1. Vaya a Configuración > Configuración de radio > Red. Desactive las bandas de 5 GHz y 2,4 GHz y haga clic en Aplicar.

Preste atención a que esto inhabilitará temporalmente todas sus redes wifi de 5ghz ! Sólo ejecute este comando si se encuentra en una ventana de mantenimiento

Paso 2. Vaya a Configuration > Radio Configuration > Media Parameters . Active el control de admisión y el control de admisión de llamadas basado en carga (CAC) en las bandas de 2,4 GHz y 5 GHz y haga clic en Apply:

Paso 3. Vaya a Configuración > Configuraciones de radio > Parámetros. Configure el perfil EDCA como voz optimizada en ambas bandas y haga clic en Apply (Aplicar).

Paso 4. Vaya a Configuración > Configuración de radio > Red. Active la banda de 5 GHz y la de 2,4 GHz y haga clic en Apply (Aplicar).

Interfaz de Línea de Comandos (CLI)

Desde CLI, ejecute estos comandos:

Andressi_9800(config)#ap dot11 24ghz shutdown
Andressi_9800(config)#ap dot11 5ghz shutdown

Andressi_9800(config)#dot11 24ghz cac voice acm

Andressi_9800(config)#dot11 5ghz cac voice acm

Andressi_9800(config)#ap dot11 24ghz edca-parameters optimized-voice
Andressi_9800(config)#ap dot11 5ghz edca-parameters optimized-voice

Andressi_9800(config)#no ap dot11 24ghz shutdown
Andressi_9800(config)#no ap dot11 5ghz shutdown

Verificación

Puede utilizar estos comandos para verificar la configuración actual:

# show wlan { summary | id | name | all }
# show run wlan
# show run aaa
# show aaa servers
# show ap config general
# show ap name <ap-name> config general
# show ap tag summary
# show ap name <AP-name> tag detail
# show wlan { summary | id | name | all }
# show wireless tag policy detailed <policy-tag-name>
# show wireless profile policy detailed <policy-profile-name>

Para revisar las estadísticas de CAC y las métricas de control de llamadas, ejecute estos comandos:

#show ap name AP2802I-21 dot11 5ghz voice stats
#show ap name <ap-name> dot11 5ghz call-control metrics

Troubleshoot

Depuración condicional y seguimiento activo por radio

El seguimiento Radio Active (RA) proporciona seguimientos de nivel de depuración para todos los procesos que interactúan con la condición especificada (dirección MAC del cliente en este caso).  Para habilitar la depuración condicional, siga estos pasos. Nos centramos en la salida que el 9800 WLC proporciona durante una llamada.

Paso 1. Asegúrese de que no haya condiciones de depuración habilitadas.

# clear platform condition all

Paso 2. Habilite la condición de depuración para la dirección MAC del cliente inalámbrico que desea monitorear. Este comando comienza a monitorear la dirección MAC proporcionada durante 30 minutos (1800 segundos). Opcionalmente, puede aumentar este tiempo hasta 2 085 978 494 segundos.

# debug wireless mac <8821-MAC-address> {monitor-time <seconds>}

Nota: Para monitorear más de un cliente a la vez, ejecute el comando debug wireless mac<aaaa.bbbb.cccc> por dirección MAC.

Nota: No verá el resultado de la actividad del cliente en la sesión del terminal, ya que todo se almacena internamente para verlo más adelante.



Paso 3. Establezca una llamada desde el teléfono IP 8821 de Cisco.

Paso 4. Detenga las depuraciones cuando se complete la llamada o si el problema se reproduce antes de que se active el tiempo de supervisión predeterminado o configurado.

# no debug wireless mac <8821-MAC-address>

Una vez que ha transcurrido el tiempo de monitoreo o se ha detenido la depuración inalámbrica, el WLC 9800 genera un archivo local con el nombre:

ra_trace_MAC_aaaabbbbcccc_HHMMSS.XXX_timezone_DayWeek_Month_Day_year.log

Paso 5. Recopile el archivo de la actividad de la dirección MAC.     Puede copiar el archivo de seguimiento activo por radio  .log en un servidor externo o mostrar el resultado directamente en la pantalla. Verifique el nombre del archivo de seguimiento activo por radio

# dir bootflash: | inc ra_trace

Copie el archivo en un servidor externo:

# copy bootflash:ra_trace_MAC_aaaabbbbcccc_HHMMSS.XXX_timezone_DayWeek_Month_Day_year.log tftp://a.b.c.d/ra-FILENAME.txt

 Muestre el contenido:

# more bootflash:ra_trace_MAC_aaaabbbbcccc_HHMMSS.XXX_timezone_DayWeek_Month_Day_year.log

Paso 6. Elimine las condiciones de depuración.

# clear platform condition all

Nota: Asegúrese de eliminar siempre las condiciones de depuración después de una sesión de troubleshooting.

En el resultado del seguimiento de RA, se lleva a cabo la negociación de Especificación de tráfico (TSPEC), lo que determinará si se permite al modelo 8821 marcar su tráfico con una prioridad de usuario de 6 y si la llamada se puede establecer o no. Para negociar el uso de la cola 6, el 8821 envía y el paquete de acción solicita permiso.

2019/08/25 18:53:54.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 Got action frame from this client.
2019/08/25 18:53:54.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 Received Action frame with code 0: ADDTS request
2019/08/25 18:53:54.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 Got LBCAC Metrics IE:
2019/08/25 18:53:54.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 ADD TS from mobile slot_id 1 direction = 3
up = 6, tid = 6, upsd = 1, medium_time = 653, TSRSIE: No
2019/08/25 18:53:54.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 U-APSD Power save

 En una captura de paquetes:

El WLC determina si hay suficiente ancho de banda para asignar la llamada o no, y si es así, envía un marco de acción que acepta la negociación TSPEC:

2019/08/25 18:53:54.510 {wncd_x_R0-0}{1}: [auth-mgr] [18106]: (info): [0000.0000.0000:unknown] Session info 0x559e2019/08/25 18:53:54.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 LBCAC checks for tspec PASSED for ms slot_id 1 bw_req = 653, tot_available MT for tspecs = 22031 tx_queue_req = 20, current tx queue util = 0
2019/08/25 18:53:54.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): Calls in progress incremented to 1
2019/08/25 18:53:54.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): allocating voice bw for client: maxBW = 23437, BW requested = 653, total voice bw alloc = 653
2019/08/25 18:53:54.511 {wncd_x_R0-0}{1}: [ewlc-qos-client] [18106]: (info): MAC: 0027.902a.ab24
Call Accepted for tspec client
2019/08/25 18:53:54.511 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (ERR): MAC: 0027.902a.ab24 TCLAS Set Not used for TCLAS of tid=6
2019/08/25 18:53:54.511 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): Recommended rate 6500kbps:MCS 0 is not operational for radio: 6
2019/08/25 18:53:54.511 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): Recommended rate 13000kbps:MCS 1 is not operational for radio: 6
2019/08/25 18:53:54.511 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): Recommended rate 26000kbps:MCS 3 is not operational for radio: 6
2019/08/25 18:53:54.511 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 Sending Successful ADD TS resp to mobile slot_id 1
2019/08/25 18:53:54.511 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 Build ADD TS slot:1, tid:6, user_priority:6, upsd_enable:1, dir:3,bandwidth:653, avail_bw:0, inactive_timer:0, tsm_req_id:0
2019/08/25 18:53:54.511 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: a023.9f86.52c0 send qos ADD TS payload to AP

En una captura de paquetes:

Después, la llamada se establece a través de SIP con el administrador de llamadas y se reenvía el tráfico RTP.

paquetes RTP:

Luego, el 8821 informa al administrador de llamadas que la llamada se termina, y notifica al WLC que ya no está utilizando la cola 6 enviando otro Marco de acción:

2019/08/25 18:54:08.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 Got action frame from this client.
2019/08/25 18:54:08.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 Received Action frame with code 2: DELTS request
2019/08/25 18:54:08.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 DEL TS from mobile slot_id 1up = 6, tid = 6, bw deleted = 653
2019/08/25 18:54:08.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 Call Terminated for tspec client
2019/08/25 18:54:08.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 Calls in progress - 1, Roam calls in progress - 0
2019/08/25 18:54:08.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: 0027.902a.ab24 Build DELETE TS slot:1 tid:6 up:6 upsd_enable:1 avail_bw: 0
2019/08/25 18:54:08.510 {wncd_x_R0-0}{1}: [ewlc-qos-voice] [18106]: (info): MAC: a023.9f86.52c0 send qos DELETE TS payload to AP

Terminación SIP y marco de acción:
