Acceso de invitado por cable con anclaje y acceso externo como WLC 5760

Introducción

Este documento cubre la implementación de la función de acceso de invitado por cable en el Cisco 5760 Wireless LAN Controller que actúa como un anclaje externo y el controlador Cisco 5760 Wireless LAN que actúa como anclaje de invitado en la zona desmilitarizada (DMZ) con la versión 03.03.2.SE Release Software. Hoy en día, existen soluciones para proporcionar acceso de invitado a través de redes inalámbricas y por cable en el controlador de LAN inalámbrica Cisco 5508. La función funciona de manera similar en el switch Cisco Catalyst 3650 que actúa como controlador externo.

En las redes empresariales, normalmente es necesario proporcionar acceso a la red a sus invitados en el campus. Los requisitos de acceso de invitados incluyen el suministro de conectividad a Internet u otros recursos empresariales selectivos a invitados por cable e inalámbricos de una forma coherente y fácil de gestionar. El mismo controlador de LAN inalámbrica se puede utilizar para proporcionar acceso a ambos tipos de invitados en el campus. Por razones de seguridad, un gran número de administradores de red de la empresa segregan el acceso de invitados a un controlador DMZ mediante la tunelización. La solución de acceso de invitado también se utiliza como método de reserva para los clientes invitados que fallan en los métodos de autenticación dot1x y MAC Authentication Bypass (MAB).

El usuario invitado se conecta al puerto cableado designado en un switch de capa de acceso para el acceso y opcionalmente se puede hacer pasar por los modos Web Consent o Web Authentication, dependiendo de los requisitos de seguridad (detalles en secciones posteriores). Una vez que la autenticación de invitado se realiza correctamente, se proporciona acceso a los recursos de red y el controlador de invitado administra el tráfico del cliente. El anclaje externo es el switch principal donde el cliente se conecta para el acceso a la red. Inicia solicitudes de túnel. El ancla de invitado es el switch en el que el cliente se ancló realmente. Además del controlador WLAN de la serie Cisco 5500, el controlador LAN inalámbrico Cisco 5760 se puede utilizar como ancla para invitados. Antes de que se pueda implementar la función de acceso de invitado, debe haber un túnel de movilidad establecido entre los switches de anclaje externo y los de invitado. La función de acceso de invitado funciona para los modelos MC (Foreign Anchor) >> MC (Guest Anchor) y MA (Foreign Anchor) >> MC (Guest Anchor). El switch de anclaje externo conecta el tráfico de invitado por cable al controlador de anclaje de invitado y se pueden configurar varios anclajes de invitado para el balanceo de carga. El cliente está anclado a un controlador de anclaje DMZ. También es responsable de manejar la asignación de dirección IP DHCP así como la autenticación del cliente. Una vez finalizada la autenticación, el cliente puede acceder a la red.

Escenario de implementación

El documento abarca casos prácticos comunes en los que los clientes conectados por cable a switches de acceso para el acceso a la red. Dos modos de acceso se explican en distintos ejemplos. En todos los métodos, la función de acceso de invitado por cable puede actuar como método de reserva para la autenticación. Normalmente, se trata de un caso práctico en el que un usuario invitado trae un dispositivo final desconocido para la red. Dado que el dispositivo final falta el suplicante del terminal, fallará el modo de autenticación dot1x. De manera similar, la autenticación MAB también fallaría, ya que la dirección MAC del dispositivo final sería desconocida para el servidor de autenticación. Cabe destacar que en tales implementaciones, los dispositivos finales corporativos obtendrían acceso con éxito ya que tendrían un suplicante dot1x o sus direcciones MAC en el servidor de autenticación para la validación. Esto permite flexibilidad en la implementación, ya que el administrador no necesita restringir ni vincular los puertos específicamente para el acceso de invitados.

Topología

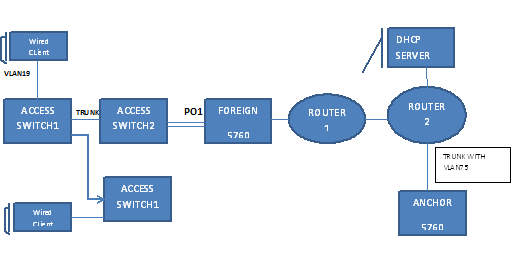

Este diagrama muestra la topología utilizada en el escenario de implementación:

OPENAUTH

Configuración del anclaje de invitado

1. Habilite el seguimiento de dispositivos IP (IPDT) y el snooping DHCP en las VLAN cliente, en este caso VLAN 75. La VLAN del cliente debe crearse en el anclaje de invitado.

   ip device tracking
   ip dhcp relay information trust-all
   ip dhcp snooping vlan 75
   ip dhcp snooping information option allow-untrusted
   ip dhcp snooping

2. Cree la VLAN 75 y la interfaz VLAN L3.

   vlan 75
   interface Vlan75
   ip address 75.1.1.1 255.255.255.0
   ip helper-address 192.168.1.1
   ip dhcp pool DHCP_75
   network 75.1.1.0 255.255.255.0
   default-router 75.1.1.1
   lease 0 0 10
   update arp

3. Cree una LAN de invitado que especifique la VLAN del cliente con el 5760 mismo que actúa como anclaje de movilidad.

   Para openmode, se requiere el comando no security web-auth.

   guest-lan GUEST_LAN_OPENAUTH 3
   client vlan 75
   mobility anchor
   no security web-auth
   no shutdown

Configuración externa

1. Habilite DHCP y la creación de la VLAN. Como se ha señalado, la VLAN del cliente no necesita configurarse en el router externo.

   ip dhcp relay information trust-all
   ip dhcp snooping information option allow-untrusted
   ip dhcp snooping
   ip device tracking

2. El switch detecta la dirección MAC del cliente entrante en el canal de puerto configurado con "access-Session port-control auto" y aplica la política del suscriptor OPENAUTH. La política OPENAUTH como se describe aquí debe crearse primero.

   policy-map type control subscriber OPENAUTH
   event session-started match-all
   1 class always do-until-failure
   2 activate service-template SERV-TEMP3-OPENAUTH
   3 authorize

   interface Po1
   switchport trunk allowed vlan 19,137
   switchport mode trunk
   ip arp inspection trust
   access-session port-control auto
   service-policy type control subscriber OPENAUTH
   ip dhcp snooping trust
   end

3. El aprendizaje de direcciones MAC se debe configurar en el externo para VLAN.

   mac address-table learning vlan 19

4. La política OPENAUTH se refiere a una secuencia, que en este caso apunta a un servicio.

   La plantilla denominada "SERV-TEMP3 OPENAUTH" se define aquí:

   service-template SERV-TEMP3-OPENAUTH
   tunnel type capwap name GUEST_LAN_OPENAUTH

5. La plantilla de servicio contiene una referencia al tipo y nombre del túnel. La VLAN 75 del cliente sólo necesita existir en el anclaje del invitado ya que es responsable de manejar el tráfico del cliente.

   guest-lan GUEST_LAN_OPENAUTH 3
   client vlan 75
   mobility anchor 9.7.104.62
   no security web-auth
   no shutdown

6. La solicitud de túnel se inicia desde el router externo al de invitado para el cliente cableado y un túnel addSuccess indica que el proceso de compilación del túnel está completo.

   En ACCESS-SWITCH1, el administrador de la red conecta un cliente con cables al puerto Ethernet configurado para el modo de acceso. Es el puerto GigabitEthernet1/0/11 en este ejemplo.

   interface GigabitEthernet1/0/11
   switchport access vlan 19
   switchport mode access

WEBAUTH

Configuración del anclaje de invitado

1. Habilite la indagación de IPDT y DHCP en las VLAN del cliente, en este caso VLAN 75. La VLAN del cliente debe crearse en el anclaje de invitado.

   ip device tracking
   ip dhcp relay information trust-all
   ip dhcp snooping vlan 75
   ip dhcp snooping information option allow-untrusted
   ip dhcp snooping

2. Cree la VLAN 75 y la interfaz VLAN L3.

   vlan 75
   interface Vlan75
   ip address 75.1.1.1 255.255.255.0
   ip helper-address 192.168.1.1
   ip dhcp pool DHCP_75
   network 75.1.1.0 255.255.255.0
   default-router 75.1.1.1
   lease 0 0 10
   update arp

3. Cree una LAN de invitado que especifique la VLAN de cliente con el 5760 actuando como el propio ancla de movilidad. Para openmode, se requiere el comando no security web-auth.

   guest-lan GUEST_LAN_WEBAUTH 3
   client vlan VLAN0075
   mobility anchor
   security web-auth authentication-list default
   security web-auth parameter-map webparalocal
   no shutdown

Configuración externa

1. Habilite DHCP y la creación de una VLAN. Como se ha señalado, la VLAN del cliente no necesita configurarse en el router externo.

   ip dhcp relay information trust-all
   ip dhcp snooping information option allow-untrusted
   ip dhcp snooping
   ip device tracking

2. El switch detecta la dirección MAC del cliente entrante en el canal de puerto configurado con "access-Session port-control auto" y aplica la política del suscriptor WEBAUTH. La política WEBAUTH como se describe aquí debe crearse primero.

   policy-map type control subscriber WEBAUTH
   event session-started match-all
   1 class always do-until-failure
   2 activate service-template SERV-TEMP3-WEBAUTH
   3 authorize

   interface po1
   switchport trunk allowed vlan 19,137
   switchport mode trunk
   ip arp inspection trust
   access-session port-control auto
   service-policy type control subscriber WEBAUTH
   ip dhcp snooping trust
   end

3. El aprendizaje de MAC se debe configurar en el externo para la VLAN.

   mac address-table learning vlan 19

4. Configure el radio y el mapa de parámetro.

   aaa new-model
   aaa group server radius rad-grp
   server Radius1

   dot1x system-auth-control
   aaa authentication dot1x default group rad-grp


   radius server Radius1
   address ipv4 172.19.45.194 auth-port 1812 acct-port 1813
   timeout 60
   retransmit 3
   key radius

   parameter-map type webauth webparalocal
   type webauth
   timeout init-state sec 5000

5. La política WEBAUTH se refiere a una secuencia, que en este caso apunta a un servicio. La plantilla denominada SERV-TEMP3 WEBAUTH como se define aquí.

   service-template SERV-TEMP3-WEBAUTH
   tunnel type capwap name GUEST_LAN_WEBAUTH

6. La plantilla de servicio contiene una referencia al tipo y nombre del túnel. La VLAN de cliente 75 sólo necesita existir en el anclaje de invitado ya que es responsable de manejar el tráfico del cliente.

   guest-lan GUEST_LAN_WEBAUTH 3
   client vlan 75
   mobility anchor 9.7.104.62
   security web-auth authentication-list default
   security web-auth parameter-map webparalocal
   no shutdown

7. La solicitud de túnel se inicia desde el router externo al de invitado para el cliente cableado y un "tunneladdSuccess" indica que el proceso de compilación del túnel se ha completado.

   En ACCESS-SWITCH1, un cliente con cables se conecta al puerto Ethernet que el administrador de la red configura para el modo de acceso. Es el puerto GigabitEthernet1/0/11 en este ejemplo.

   interface GigabitEthernet1/0/11
   switchport access vlan 19
   switchport mode access

Configuración de OPENAUTH y WEBAUTH en paralelo

Para tener dos LANS de invitado y asignarlos a diferentes clientes, debe basarlos en las VLAN en las que se aprenden los clientes.

Configuración del anclaje de invitado

1. Habilite IPDT y la indagación DHCP en las VLAN del cliente, en este caso VLAN 75. La VLAN del cliente debe crearse en el anclaje de invitado.

   ip device tracking
   ip dhcp relay information trust-all
   ip dhcp snooping vlan 75
   ip dhcp snooping information option allow-untrusted
   ip dhcp snooping

2. Cree la VLAN 75 y la interfaz VLAN L3.

   vlan 75
   interface Vlan75
   ip address 75.1.1.1 255.255.255.0
   ip helper-address 192.168.1.1
   ip dhcp pool DHCP_75
   network 75.1.1.0 255.255.255.0
   default-router 75.1.1.1
   lease 0 0 10
   update arp

3. Cree una LAN de invitado que especifique la VLAN del cliente con el 5760 mismo que actúa como anclaje de movilidad.

   Para openmode, se requiere el comando no security web-auth.

   guest-lan GUEST_LAN_OPENAUTH 3
   client vlan 75
   mobility anchor
   no security web-auth
   no shutdown


   guest-lan GUEST_LAN_WEBAUTH 4
   client vlan VLAN0075
   mobility anchor
   security web-auth authentication-list joseph
   security web-auth parameter-map webparalocal
   no shutdown

Configuración externa

1. Habilite DHCP y la creación de una VLAN. Como se ha señalado, la VLAN del cliente no necesita configurarse en el router externo.

   ip dhcp relay information trust-all
   ip dhcp snooping information option allow-untrusted
   ip dhcp snooping
   ip device tracking

2. El switch detecta la dirección MAC del cliente entrante en el canal de puerto configurado con "access-Session port-control auto" y aplica la política del suscriptor DOUBLEAUTH. El mapa de clase mac1 contiene las direcciones MAC que agrega para OPENAUTH. Todo lo demás es WEBAUTH usando el segundo mapa de clase "siempre" con el evento "match-first". La política DOUBLEAUTH como se describe aquí debe crearse primero.

   policy-map type control subscriber DOUBLEAUTH
   event session-started match-first
     1 class vlan19 do-until-failure
     2 activate service-template SERV-TEMP3-OPENAUTH
     3 authorize
     2 class vlan18 do-until-failure
     2 activate service-template SERV-TEMP4-WEBAUTH
     3 authorize


   interface po1
   switchport trunk allowed vlan 19,137
   switchport mode trunk
   ip arp inspection trust
   access-session port-control auto
    service-policy type control subscriber DOUBLEAUTH
   ip dhcp snooping trust
   end

3. El aprendizaje de MAC se debe configurar en el externo para las VLAN 18 y 19.

   mac address-table learning vlan 18 19

4. Los class-maps VLAN 19 y VLAN18 contienen los criterios de coincidencia de VLAN en función de los cuales se diferenciará en qué LAN de invitado se encuentra el cliente. Se define aquí:

   class-map type control subscriber match-any vlan18
    match vlan 18

   class-map type control subscriber match-any vlan19
    match vlan 19

5. La política OPENAUTH se refiere a una secuencia, que en este caso apunta a un servicio.

   La plantilla denominada SERV-TEMP3 OPENAUTH como se define aquí.

   service-template SERV-TEMP3-OPENAUTH
   tunnel type capwap name GUEST_LAN_OPENAUTH

   service-template SERV-TEMP4-WEBAUTH
   tunnel type capwap name GUEST_LAN_WEBAUTH

6. La plantilla de servicio contiene una referencia al tipo y nombre del túnel. La VLAN 75 del cliente sólo necesita existir en el anclaje del invitado ya que es responsable de manejar el tráfico del cliente.

   guest-lan GUEST_LAN_OPENAUTH 3
   client vlan 75
   mobility anchor 9.7.104.62
   no security web-auth
   no shutdown


   guest-lan GUEST_LAN_WEBAUTH 4
   client vlan VLAN0075
   mobility anchor 9.7.104.62
   security web-auth authentication-list joseph
   security web-auth parameter-map webparalocal
   no shutdown

7. La solicitud de túnel se inicia desde el router externo al de invitado para el cliente cableado y un "tunneladdSuccess" indica que el proceso de compilación del túnel se ha completado.

   En los SWITCHES DE ACCESO hay varios clientes cableados que se conectan a VLAN 18 o VLAN19, a los que se les puede asignar las LAN invitadas en consecuencia. Es el puerto GigabitEthernet1/0/11 en este ejemplo.

   interface GigabitEthernet1/0/11
   switchport access vlan 19
   switchport mode access

Ejemplo de O/P del Comando WEBAUTH

Extranjero

FOREIGN#show wir client summary
Number of Local Clients : 2
MAC Address    AP Name                          WLAN State              Protocol
--------------------------------------------------------------------------------
0021.ccbc.44f9 N/A                              3    UP                 Ethernet
0021.ccbb.ac7d N/A                              4    UP                 Ethernet

ANCHOR#show mac address-table
         Mac Address Table
-------------------------------------------

Vlan   Mac Address    Type       Ports
----   -----------    --------   -----
19   0021.ccbc.44f9   DYNAMIC     Po1
19   0021.ccbb.ac7d   DYNAMIC     Po1

FOREIGN#show access-session mac 0021.ccbc.44f9 details
           Interface: Port-channel1
              IIF-ID: 0x83D880000003D4
         MAC Address: 0021.ccbc.44f9
        IPv6 Address: Unknown
        IPv4 Address: Unknown
           User-Name: 0021.ccbc.44f9
         Device-type: Un-Classified Device
              Status: Unauthorized
              Domain: DATA
      Oper host mode: multi-auth
    Oper control dir: both
     Session timeout: N/A
   Common Session ID: 090C895F000012A70412D338
     Acct Session ID: Unknown
              Handle: 0x1A00023F
      Current Policy: OPENAUTH
       Session Flags: Session Pushed


Local Policies:
       Service Template: SERV-TEMP3-OPENAUTH (priority 150)

Tunnel Profile Name: GUEST_LAN_OPENAUTH
         Tunnel State: 2

Method status list:
       Method           State
       webauth         Authc Success

Anclaje

#show wir client summary
Number of Local Clients : 1
MAC Address    AP Name                          WLAN State              Protocol
--------------------------------------------------------------------------------
0021.ccbc.44f9 N/A                              3    WEBAUTH_PEND       Ethernet
0021.ccbb.ac7d N/A                              4    WEBAUTH_PEND       Ethernet

ANCHOR#show wir client summary
Number of Local Clients : 2
MAC Address    AP Name                          WLAN State              Protocol
--------------------------------------------------------------------------------
0021.ccbc.44f9 N/A                              3    UP                 Ethernet
0021.ccbb.ac7d N/A                              4    UP                 Ethernet

ANCHOR#show mac address-table
         Mac Address Table
-------------------------------------------
Vlan   Mac Address       Type       Ports
----   -----------       --------   -----
19   0021.ccbc.44f9   DYNAMIC     Po1
18   0021.ccbb.ac7d   DYNAMIC     Po1

ANCHOR#show wir client summary
Number of Local Clients : 1

MAC Address   AP Name                         WLAN State             Protocol
--------------------------------------------------------------------------------
0021.ccbc.44f9 N/A                             3   UP                 Ethernet
0021.ccbb.ac7d N/A                             4   UP                 Ethernet

ANCHOR#show access-session mac 0021.ccbc.44f9

Interface   MAC Address   Method Domain Status Fg Session ID
----------------------------------------------------------------------
Ca1         0021.ccbc.44f9 webauth DATA   Auth     090C895F000012A70412D338

ANCHOR#show access-session mac 0021.ccbc.44f9 details
           Interface: Capwap1
              IIF-ID: 0x6DAE4000000248
         MAC Address: 0021.ccbc.44f9
        IPv6 Address: Unknown
        IPv4 Address: 75.1.1.11
           User-Name: 0021.ccbc.44f9
              Status: Authorized
              Domain: DATA
      Oper host mode: multi-auth
    Oper control dir: both
     Session timeout: N/A
   Common Session ID: 090C895F000012A70412D338
     Acct Session ID: Unknown
              Handle: 0x4000023A
      Current Policy: (No Policy)

Method status list:
       Method           State
       webauth         Authc Success
