Comprender la expansión de reglas en dispositivos FirePOWER
Contenido
Introducción
Este documento describe la traducción de las reglas de control de acceso al sensor cuando se implementa desde Firepower Management Center (FMC).
Prerequisites
Requirements
Cisco recomienda que tenga conocimiento sobre estos temas:
- Conocimiento de la tecnología Firepower
- Conocimientos sobre la configuración de políticas de control de acceso en FMC
Componentes Utilizados
La información que contiene este documento se basa en las siguientes versiones de software y hardware.
- Firepower Management Center versión 6.0.0 y posterior
- Imagen de ASA Firepower Defense (ASA 5515-X, ASA 5525-X, ASA 5545-X, ASA 5555-X, ASA 5585-X) que ejecuta la versión de software 6.0.1 y posterior
- Imagen de ASA Firepower SFR (ASA 5515-X, ASA 5525-X, ASA 5545-X, ASA 5555-X, ASA 5585-X) que ejecuta la versión de software 6.0.0 y posterior
- Sensor de la serie Firepower 7000/8000 versión 6.0.0 y posterior
The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.
Antecedentes
Se crea una regla de control de acceso con el uso de una o varias combinaciones de estos parámetros:
- Dirección IP (origen y destino)
- Puertos (origen y destino)
- URL (categorías proporcionadas por el sistema y URL personalizadas)
- Detectores de aplicaciones
- VLAN
- Zonas
Basándose en la combinación de parámetros utilizados en la regla de acceso, la expansión de reglas cambia en el sensor. Este documento destaca diversas combinaciones de reglas en el FMC y sus respectivas expansiones asociadas en los sensores.
Introducción a la expansión de reglas
Expansión de una Regla Basada en IP
Considere la configuración de una regla de acceso desde el FMC, como se muestra en la imagen:
Se trata de una única regla en el Management Center. Sin embargo, después de implementarlo en el sensor, se expande en cuatro reglas como se muestra en la imagen:
268436480 allow any 1.1.1.1 32 any any 3.3.3.3 32 any any any (log dcforward flowstart)
268436480 allow any 1.1.1.1 32 any any 4.4.4.4 32 any any any (log dcforward flowstart)
268436480 allow any 2.2.2.2 32 any any 3.3.3.3 32 any any any (log dcforward flowstart)
268436480 allow any 2.2.2.2 32 any any 4.4.4.4 32 any any any (log dcforward flowstart)
268435456 allow any any any any any any any any (ipspolicy 2)
Cuando se implementa una regla con dos subredes configuradas como Origen y dos hosts configurados como direcciones de destino, esta regla se expande a cuatro reglas en el sensor.
Expansión de una regla basada en IP mediante URL personalizada

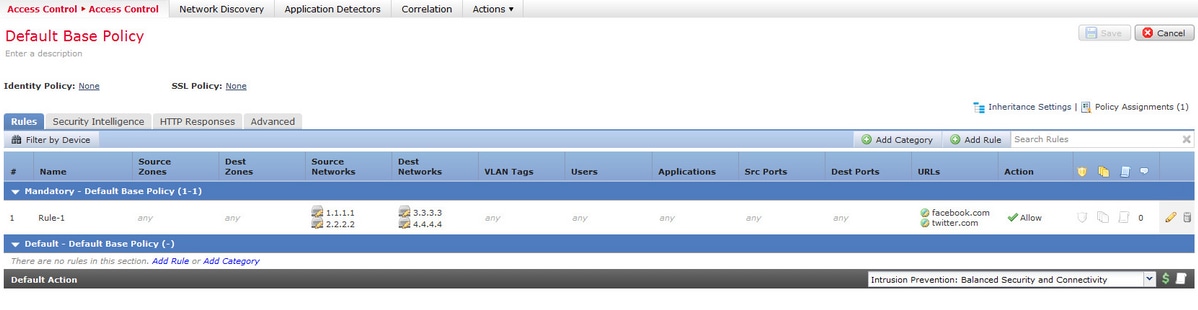

Considere la configuración de una regla de acceso desde el FMC como se muestra en la imagen:
Se trata de una única regla en el Management Center. Sin embargo, después de implementarlo en el sensor, se expande a ocho reglas como se muestra en la imagen:
268436480 allow any 1.1.1.1 32 any any 3.3.3.3 32 any any any (log dcforward flowstart) (url "facebook.com")
268436480 allow any 1.1.1.1 32 any any 3.3.3.3 32 any any any (log dcforward flowstart) (url "twitter.com")
268436480 allow any 1.1.1.1 32 any any 4.4.4.4 32 any any any (log dcforward flowstart) (url "facebook.com")
268436480 allow any 1.1.1.1 32 any any 4.4.4.4 32 any any any (log dcforward flowstart) (url "twitter.com")
268436480 allow any 2.2.2.2 32 any any 3.3.3.3 32 any any any (log dcforward flowstart) (url "facebook.com")
268436480 allow any 2.2.2.2 32 any any 3.3.3.3 32 any any any (log dcforward flowstart) (url "twitter.com")
268436480 allow any 2.2.2.2 32 any any 4.4.4.4 32 any any any (log dcforward flowstart) (url "facebook.com")
268436480 allow any 2.2.2.2 32 any any 4.4.4.4 32 any any any (log dcforward flowstart) (url "twitter.com")
268435456 allow any any any any any any any any (ipspolicy 2)
Cuando se implementa una regla con dos subredes configuradas como Origen, dos hosts configurados como direcciones de destino y dos objetos URL personalizados en una sola regla en el Centro de administración , esta regla se expande a ocho reglas en el sensor. Esto significa que para cada categoría de URL personalizada hay una combinación de intervalos de IP/puertos de origen y de destino, que se configuran y crean.
Expansión de una regla basada en IP mediante puertos
Considere la configuración de una regla de acceso desde el FMC como se muestra en la imagen:
Se trata de una única regla en el Management Center. Sin embargo, después de implementarlo en el sensor, se expande en dieciséis reglas, como se muestra en la imagen:
268436480 allow any 1.1.1.1 32 any any 3.3.3.3 32 80 any 6 (log dcforward flowstart) (url "facebook.com")
268436480 allow any 1.1.1.1 32 any any 3.3.3.3 32 80 any 6 (log dcforward flowstart) (url "twitter.com")
268436480 allow any 1.1.1.1 32 any any 3.3.3.3 32 443 any 6 (log dcforward flowstart) (url "facebook.com")
268436480 allow any 1.1.1.1 32 any any 3.3.3.3 32 443 any 6 (log dcforward flowstart) (url "twitter.com")
268436480 allow any 1.1.1.1 32 any any 4.4.4.4 32 80 any 6 (log dcforward flowstart) (url "facebook.com")
268436480 allow any 1.1.1.1 32 any any 4.4.4.4 32 80 any 6 (log dcforward flowstart) (url "twitter.com")
268436480 allow any 1.1.1.1 32 any any 4.4.4.4 32 443 any 6 (log dcforward flowstart) (url "facebook.com")
268436480 allow any 1.1.1.1 32 any any 4.4.4.4 32 443 any 6 (log dcforward flowstart) (url "twitter.com")
268436480 allow any 2.2.2.2 32 any any 3.3.3.3 32 80 any 6 (log dcforward flowstart) (url "facebook.com")
268436480 allow any 2.2.2.2 32 any any 3.3.3.3 32 80 any 6 (log dcforward flowstart) (url "twitter.com")
268436480 allow any 2.2.2.2 32 any any 3.3.3.3 32 443 any 6 (log dcforward flowstart) (url "facebook.com")
268436480 allow any 2.2.2.2 32 any any 3.3.3.3 32 443 any 6 (log dcforward flowstart) (url "twitter.com")
268436480 allow any 2.2.2.2 32 any any 4.4.4.4 32 80 any 6 (log dcforward flowstart) (url "facebook.com")
268436480 allow any 2.2.2.2 32 any any 4.4.4.4 32 80 any 6 (log dcforward flowstart) (url "twitter.com")
268436480 allow any 2.2.2.2 32 any any 4.4.4.4 32 443 any 6 (log dcforward flowstart) (url "facebook.com")
268436480 allow any 2.2.2.2 32 any any 4.4.4.4 32 443 any 6 (log dcforward flowstart) (url "twitter.com")
268435456 allow any any any any any any any any (ipspolicy 2)
Cuando se implementa una regla con dos subredes configuradas como Origen, dos hosts configurados como direcciones de destino y dos objetos URL personalizados destinados a dos puertos, esta regla se expande a dieciséis reglas en el sensor.
Considere la configuración de una regla de acceso desde el FMC como se muestra en la imagen:
Cuando utiliza detectores de aplicaciones en lugar de puertos, el número de reglas expandidas se reduce de dieciséis a ocho, como se muestra en la imagen:
268436480 allow any 1.1.1.1 32 any any 3.3.3.3 32 any any any (log dcforward flowstart) (appid 676:1, 1122:1) (url "facebook.com")
268436480 allow any 1.1.1.1 32 any any 3.3.3.3 32 any any any (log dcforward flowstart) (appid 676:1, 1122:1) (url "twitter.com")
268436480 allow any 1.1.1.1 32 any any 4.4.4.4 32 any any any (log dcforward flowstart) (appid 676:1, 1122:1) (url "facebook.com")
268436480 allow any 1.1.1.1 32 any any 4.4.4.4 32 any any any (log dcforward flowstart) (appid 676:1, 1122:1) (url "twitter.com")
268436480 allow any 2.2.2.2 32 any any 3.3.3.3 32 any any any (log dcforward flowstart) (appid 676:1, 1122:1) (url "facebook.com")
268436480 allow any 2.2.2.2 32 any any 3.3.3.3 32 any any any (log dcforward flowstart) (appid 676:1, 1122:1) (url "twitter.com")
268436480 allow any 2.2.2.2 32 any any 4.4.4.4 32 any any any (log dcforward flowstart) (appid 676:1, 1122:1) (url "facebook.com")
268436480 allow any 2.2.2.2 32 any any 4.4.4.4 32 any any any (log dcforward flowstart) (appid 676:1, 1122:1) (url "twitter.com")
Expansión de una Regla Basada en IP Usando VLAN
Considere la configuración de una regla de acceso desde el FMC como se muestra en la imagen:
La regla AllowFile tiene una sola línea que coincide con dos ID de VLAN con algunos detectores de aplicación, políticas de intrusión y políticas de archivo. La regla AllowFile se expandirá a dos reglas.
268436480 allow any any any any any any 1 any (log dcforward flowstart) (ipspolicy 5) (filepolicy 1 enable) (appid 535:4, 1553:4, 3791:4)
268436480 allow any any any any any any 2 any (log dcforward flowstart) (ipspolicy 5) (filepolicy 1 enable) (appid 535:4, 1553:4, 3791:4)
Las políticas IPS y las políticas de archivos son únicas para cada regla de control de acceso, pero se hace referencia a varios detectores de aplicaciones en la misma regla y, por lo tanto, no participan en la expansión. Cuando considera una regla con dos ID de VLAN y tres detectores de aplicaciones, sólo hay dos reglas, una para cada VLAN.
Expansión de una regla basada en IP con categorías de URL
Considere la configuración de una regla de acceso desde el FMC como se muestra en la imagen:
La Regla de Bloqueo bloquea las categorías de URL para Adultos y pornografía Cualquier reputación y reputación de alcohol y tabaco 1-3. Se trata de una única regla en el Management Center, pero cuando la implementa en el sensor se expande en dos reglas, como se muestra en la siguiente:
268438530 deny any any any any any any any any (log dcforward flowstart) (urlcat 11)
268438530 deny any any any any any any any any (log dcforward flowstart) (urlcat 76) (urlrep le 60)
Cuando implementa una única regla con dos subredes configuradas como Origen y dos hosts configurados como direcciones de destino, junto con dos objetos URL personalizados destinados a dos puertos con dos categorías de URL, esta regla se expande a treinta y dos reglas en el sensor.
Expansión de una regla basada en IP con zonas
Las zonas son números asignados a los que se hace referencia en las políticas.
Si se hace referencia a una zona en una política pero esa zona no se asigna a ninguna interfaz en el dispositivo al que se envía la política, la zona se considera como any y any no conduce a ninguna expansión de reglas.
Si la zona de origen y la zona de destino son iguales en la regla, el factor de zona se considera cualquiera y sólo se agrega una regla, ya que ANY no produce ninguna expansión de reglas.
Considere la configuración de una regla de acceso desde el FMC como se muestra en la imagen:
Hay dos reglas. Una regla tiene Zones configuradas pero la zona de origen y destino es la misma. La otra regla no tiene una configuración específica. En este ejemplo, la regla de acceso Interfaces no se traduce en una regla.
268438531 allow any any any any any any any any (log dcforward flowstart)<-----Allow Access Rule
268434432 allow any any any any any any any any (log dcforward flowstart) (ipspolicy 17)<----------Default Intrusion Prevention Rule
En el sensor ambas reglas aparecen como las mismas porque el control basado en zonas que involucra las mismas interfaces no conduce a una expansión.
La expansión de reglas para el acceso a la regla de control de acceso basado en zona se produce cuando la zona a la que se hace referencia en la regla se asigna a una interfaz en el dispositivo.
Considere la configuración de una regla de acceso desde el FMC como se muestra a continuación:
La regla Interfaces implica reglas basadas en zonas con zona de origen como zonas internas y de destino como Internas, Externas y DMZ. En esta regla, las zonas de interfaz interna y DMZ se configuran en las interfaces y External no existe en el dispositivo.Ésta es la expansión de lo mismo:
268436480 allow 0 any any 2 any any any any (log dcforward flowstart) <------Rule for Internal to DMZ)
268438531 allow any any any any any any any any (log dcforward flowstart)<--------Allow Access rule
268434432 allow any any any any any any any any (log dcforward flowstart) (ipspolicy 17)<--------Default Intrusion Prevention: Balanced Security over Connectivity
Se crea una regla para un par de interfaces específico que es Internal > DMZ con especificación de zona clara y una Internal > Internal no se crea la regla.
El número de reglas expandidas es proporcional al número de pares de origen y destino de zona que se pueden crear para las zonas válidas asociadas y esto incluye las mismas reglas de zona de origen y destino.
Fórmula general para la expansión de reglas
Número de reglas en el sensor = (Número de subredes de origen o hosts) * (Número de destino S) * (Número de puertos de origen) * (Número de puertos de destino) * (Número de URL personalizadas)* (Número de etiquetas de VLAN)* (Número de categorías de URL)** (Número de pares de zonas de origen y destino válidos)
Resolución de problemas de falla de implementación debido a expansión de reglas
Cuando se produzca un error de implementación después de agregar la regla de acceso, siga los pasos mencionados a continuación para los casos en los que se haya alcanzado el límite de expansión de la regla
Verifique /var/log/action.queue.log para ver mensajes con las siguientes palabras clave :
Error: demasiadas reglas: escribir regla 28, reglas máx. 9094
El mensaje anterior indica que hay un problema con el número de reglas que se están expandiendo. Verifique la configuración en el FMC para optimizar las reglas en función de la situación descrita anteriormente.
