Cisco 800 系列集成式服务路由器自述文件

Table Of Contents

Cisco 800 系列集成式服务路由器自述文件

注册与文档

连接路由器

配置路由器

产品序列号

Cisco 一年有限硬件保修条款

硬件保修期限

硬件的更换、修理或退款政策

获取物料退回授权 (RMA) 号

获取文档、支持和安全指南


Cisco 800 系列集成式服务路由器自述文件


本文档列出了详细文档的查找位置、提供了初始安装和配置信息以及序列号位置和产品保修信息、并包含以下内容:

注册与文档

连接路由器

配置路由器

产品序列号

Cisco 一年有限硬件保修条款

获取文档、支持和安全指南


备注
如需本文档的翻译版本、请参考以下 URL:
http://www.cisco.com/en/US/products/hw/routers/ps380/prod_installation_guides_list.html


注册与文档

访问以下 URL 下载并完成产品注册:

http://www.cisco.com/cisco/web/psa/default.html?mode=prod

可以通过以下 URL 访问最新的 Cisco 800 系列 ISR 产品文档:

http://www.cisco.com/en/US/products/hw/routers/ps380/tsd_products_support_series_home.html

可通过以下 URL 访问其他最新的 Cisco 文档:

http://www.cisco.com/web/psa/products/index.html

可通过以下 URL 访问 Cisco 国际网站:

http://www.cisco.com/public/countries_languages.shtml

连接路由器

要设置并连接路由器、请按以下步骤操作:


步骤 1
确认路由器是否附带了下图所示的物品:

1

DSL 线缆

4

电源线

2

RJ-45 至 RJ-45 以太网线缆

5

60 W 外置电源适配器

3

RJ-45 至 DB-9 控制台线缆

6

Cisco Configuration Professional CD(未列出)



备注
步骤 1 表格中所列的物品为 Cisco 800 系列集成式服务路由器 (ISR) 的通用物品。 附带的实际物品取决于订购的路由器。



备注
图中所示为 Cisco 888 W ISR 型、但基本说明对于您的路由器同样适用。


步骤 2
将 DSL 线缆的一端连接至 xDSL 端口、将线缆的另一端连接至 DSL 服务。 或者、将以太网线缆的一端连接至 FE WAN 端口、将另一端连接至外部调制解调器。 然后将调制解调器的 DSL 线缆连接至 DSL 服务。

步骤 3
将黄色以太网线缆的一端连接至正在使用的端设备。

步骤 4
要通过 Cisco IOS 命令行接口 (CLI) 配置路由器、请将路由器控制台端口连接至终端或 PC。

步骤 5
将路由器的电源线连接至插座。 会出现下列现象:

机箱前部的绿色 SYS PWR LED 亮起。

风扇开始工作。


配置路由器

要配置路由器、请采用以下方法之一:

要使用 Cisco Configuration Professional、请按照路由器附带的 Cisco Configuration Professional 快速入门指南 中的说明操作。

要使用 Cisco IOS CLI、请按照 Cisco 860 和 Cisco 880 系列集成式服务路由器软件配置指南 中的说明操作。 请参阅该指南了解有关配置备份功能、以太网交换机、语音功能、无线功能、安全功能及路由器上提供的其他功能的信息。

产品序列号

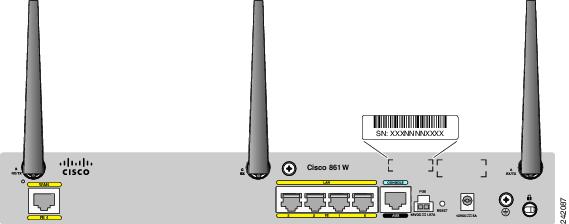

Cisco 880 和 860 型 ISR 的序列号标签位于机箱后面板的顶部。 (参见图 1。)

图 1
序列号位置

Cisco 一年有限硬件保修条款

该保修条款中包含适用于硬件保修的特殊条款、以及可供您在保修期内使用的各种服务。 您可从 Cisco.com 获取正式的保修声明、其中包括适用于 Cisco 软件的保修和许可协议。 请按照以下步骤从 Cisco.com 访问并下载 Cisco Information Packet(Cisco 信息包)及保修和许可协议。


1.
启动浏览器、然后转到以下 URL:

http://www.cisco.com/univercd/cc/td/doc/es_inpck/cetrans.htm

出现 Warranties and License Agreements(保修和许可协议)页面。


2.
要阅读 Cisco Information Packet(Cisco 信息包)、请按以下步骤操作:


a.
单击 Information Packet Number(信息包编号)字段、确保部件号 78-5235-03C0 突出显示。


b.
选择阅读文档时要使用的语言。


c.
单击 Go(转到)。

将出现来自信息包的"Cisco 有限保修和软件许可"页面。


d.
在线阅读文档、或单击 PDF 图标下载并打印 Adobe 可移植文档格式 (PDF) 的文档。


备注
必须有 Adobe Acrobat Reader 才能查看并打印 PDF 文件。 您可以从以下 Adobe 网站下载该阅读器: http://www.adobe.com



3.
要阅读有关产品保修信息的本地化翻译版、请按以下步骤操作:


a.
在 Warranty Document Number(保修文档编号)字段输入以下部件号:

78-10747-01C0


b.
选择查看文档时要使用的语言。


c.
单击 Go(转到)。

出现"Cisco 保修"页面。


d.
在线阅读文档、或单击 PDF 图标下载并打印 Adobe 可移植文档格式 (PDF) 的文档。

还可以通过 Cisco 服务和支持网站获取帮助:

http://www.cisco.com/public/Support_root.shtml

硬件保修期限

一 (1) 年

硬件的更换、修理或退款政策

在接到物料退回授权 (RMA) 请求后的十 (10) 个工作日内、Cisco 或其服务中心将采用商业上合理的手段发运更换部件。 根据客户所在的位置、实际交货时间可能有所不同。

Cisco 保留将按购买价格退款作为其唯一的保修补偿的权利。

获取物料退回授权 (RMA) 号

请与向您出售该产品的公司联系。 如果您是直接从 Cisco 购买的该产品、则请联系 Cisco 销售和服务代表。

请填写以下信息、并将其保留以供参考:

产品出售公司



公司电话号码



产品型号



产品序列号



维修合同编号



获取文档、支持和安全指南

有关获取文档、获得支持、提供文档反馈、安全指南以及推荐的别名和 Cisco 常用文档的信息、请参见每月的 Cisco 产品文档新增内容、其中还列出了所有新增及修订过的 Cisco 技术文档、
网址为:

http://www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html

.

美国印刷,使用含 10% 消费后垃圾的再生纸。
